ADV151-P00/D5A00

Visão geral

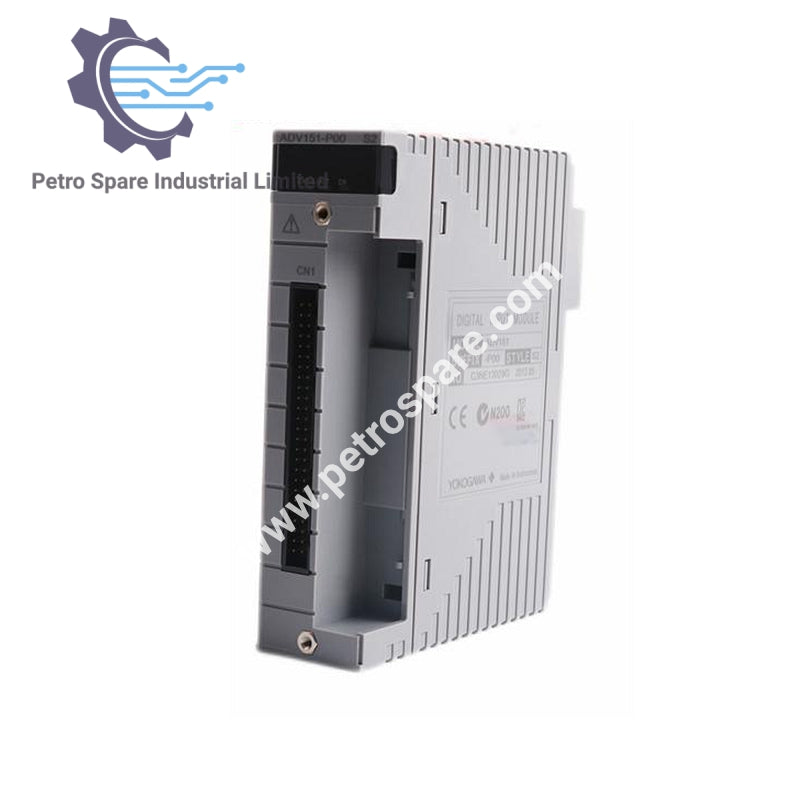

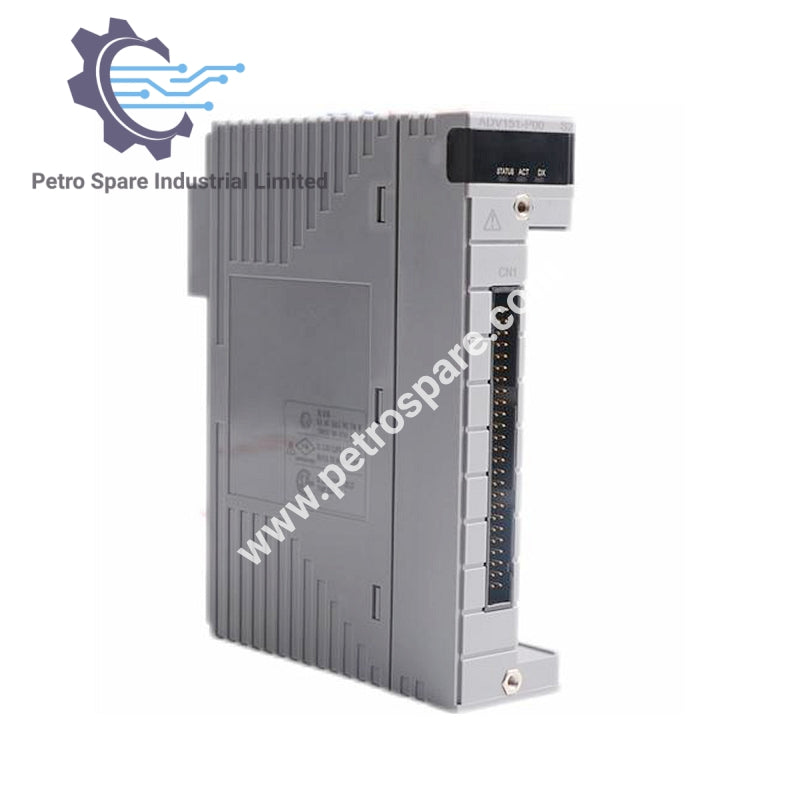

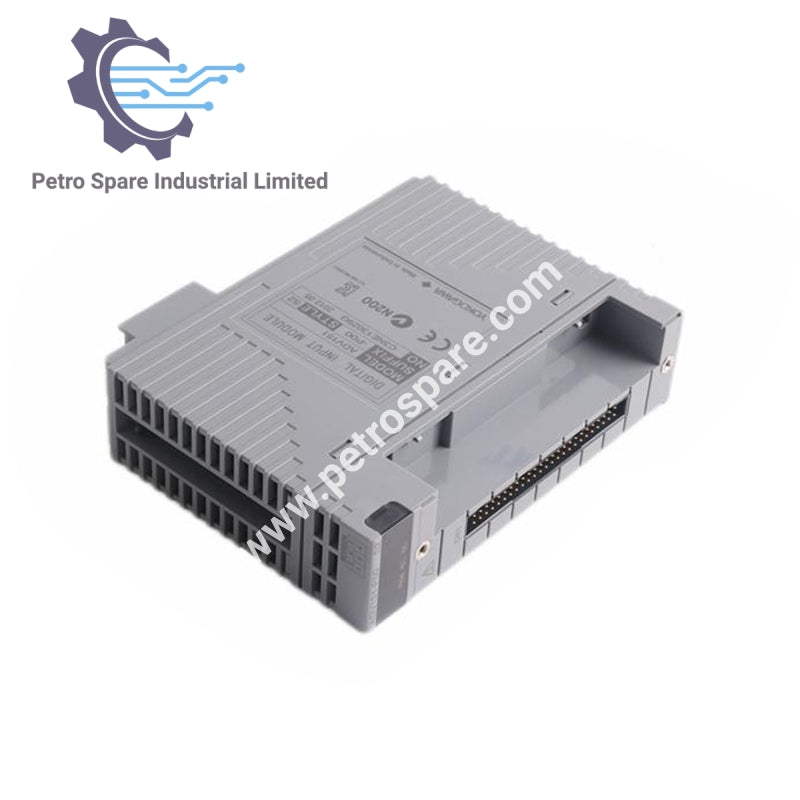

ADV151-P00/D5A00 é um módulo de entrada digital de 32 canais da Yokogawa para sinais isolados de 24 V CC com suporte a botão de pressão.

Configuração de Entrada

• Número de Canais de Entrada: 32

• Tensão Nominal de Entrada: 24 V CC (sink/source)

• Tensão de Entrada LIGADA: 18–26,4 V CC

• Tensão de Entrada DESLIGADA: ≤5 V CC

• Corrente de Entrada: 4,1 mA ±20% por canal

• Tensão MÁXIMA Permitida: 30 V CC

Proteção elétrica

• Tensão de Resistência: 2 kV CA entre entrada e sistema (1 min)

• Isolamento Comum: 500 V CA entre comuns (1 min, a cada 16 canais)

Recursos Funcionais

• Entrada de Status: Detecta status LIGADO/DESLIGADO

• Entrada de Botão de Pressão: Conta as bordas do botão de pressão

• Entrada SOE: Captura dados de sequência de eventos (SOE)

---
