ADM11T

Visão Geral

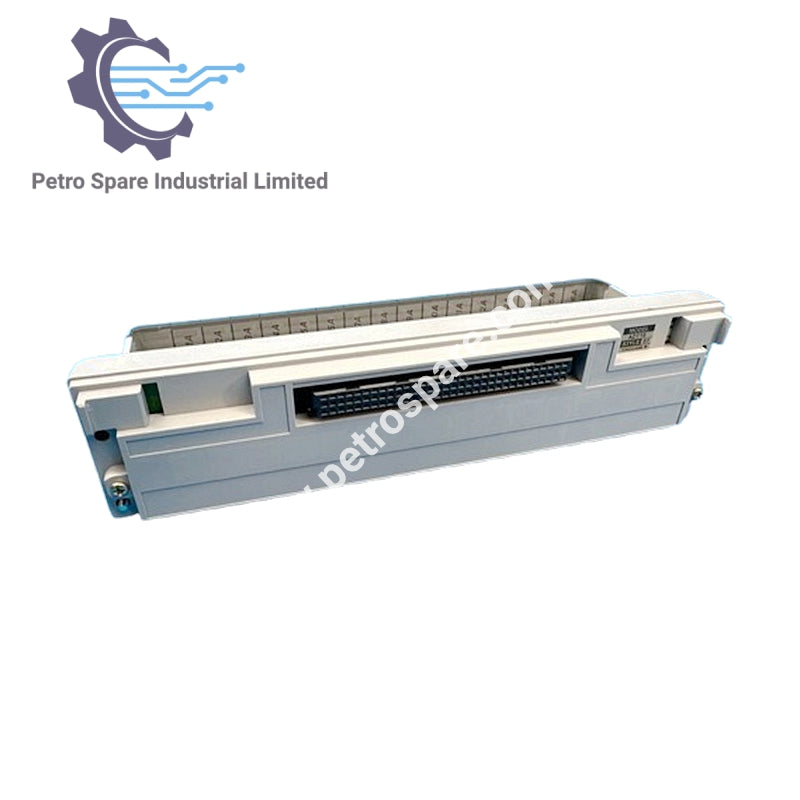

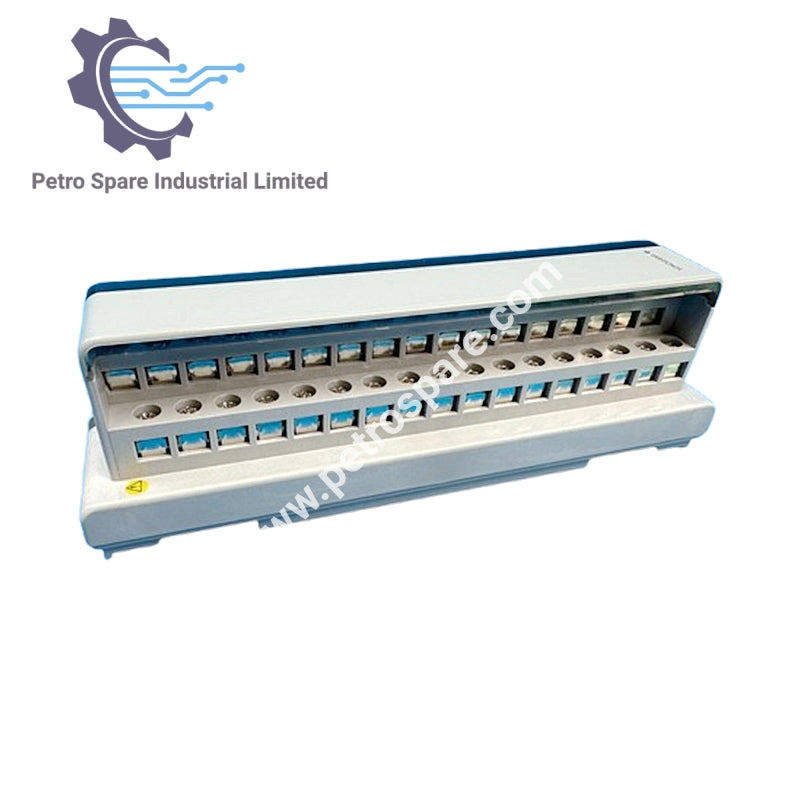

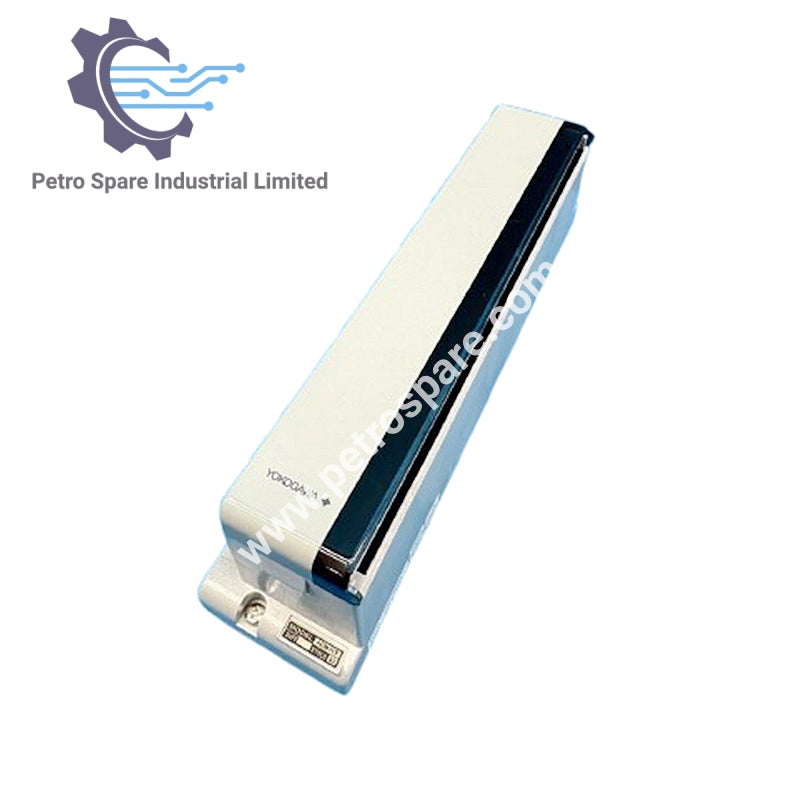

ADM11T é um módulo de entrada de contato Yokogawa com 16 pontos.

Especificações de Entrada

• Tipo de Sinal: Entrada de contato ou entrada de tensão

• Entrada de Contato: DESLIGADO ≥ 100 kΩ, LIGADO ≤ 200 Ω

• Entrada de Tensão: DESLIGADO 4,5–25 V CC, LIGADO ±1 V CC, ≤ 200 Ω

• Classificação do Contato: ≥ 5 V CC, 20 mA

Pulso e Detecção

• Largura do Pulso: ≥ 40 ms

• Frequência de Pulso: ≤ 10 Hz

• Função: Entrada de status, detecção de botão, contagem de borda

Instalação e Conexão

• Montagem: Instalado no ninho do módulo I/O

• Conexão: Terminal via parafusos M4

• Isolamento do Sinal: Cada ponto isolado

Energia

• Consumo Atual: ≤ 600 mA em 5 V CC

---
