AAI143-H00/A4S00

Visão Geral

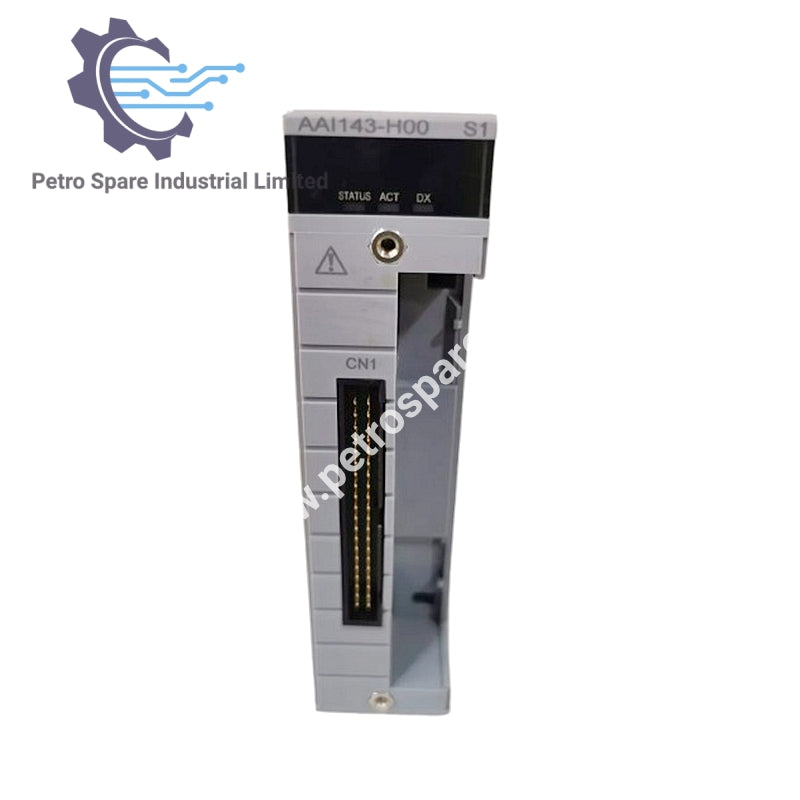

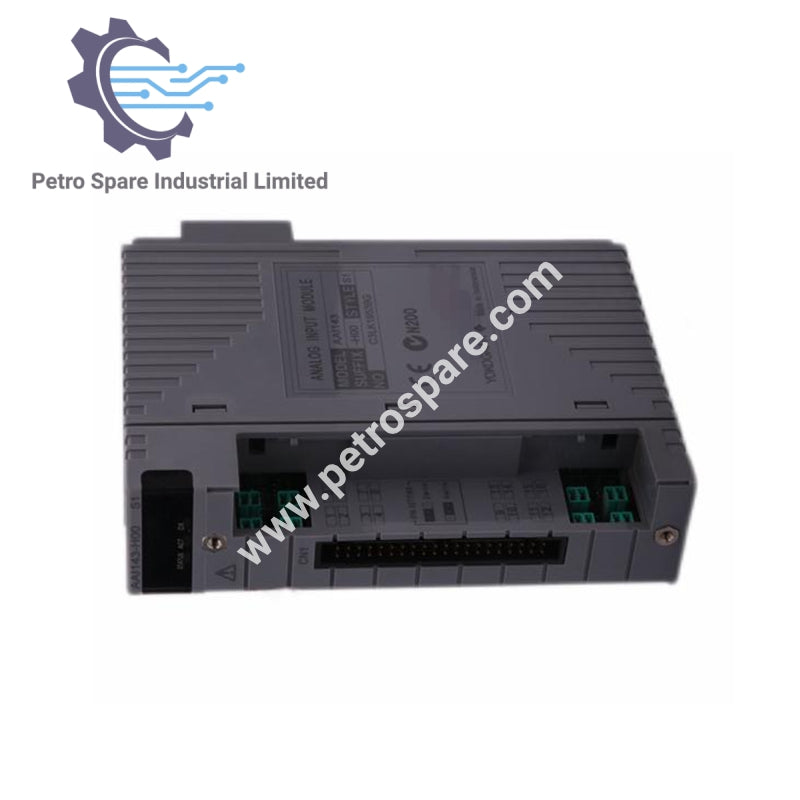

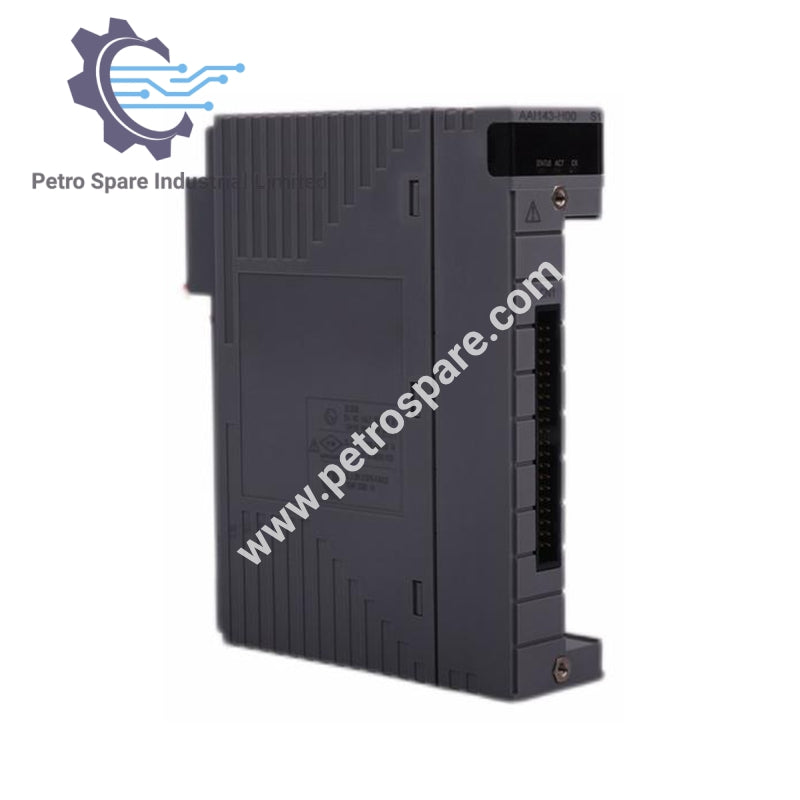

AAI143-H00/A4S00 é um módulo de entrada analógica de 16 canais da Yokogawa para sinais de 4–20 mA com entradas isoladas e comunicação HART opcional.

Entradas Elétricas

• Número de Canais de Entrada: 16, isolados

• Sinal de Entrada: 4 a 20 mA

• Corrente de Entrada Permitida: 24 mA

• Resistência de Entrada:

• Ligado: 270 Ω (20 mA) a 350 Ω (4 mA)

• Desligado: ≥ 500 kΩ

• Precisão: ±16 µA

• Período de Atualização de Dados: 10 ms

Transmissor e Comunicação

• Fonte de Alimentação do Transmissor: 19–25,5 V, limite de corrente de saída 25 mA

• Configuração 2-fios/4-fios: Configurável por canal via pinos

• Comunicação Digital: Protocolo HART (sufixo H)

• Comunicação Externa: Terminal de pressão, conector MIL, cabo dedicado KS1

Proteção Elétrica e Estabilidade

• Tensão de Resistência: 1500 V CA entre entrada e sistema por 1 min

• Deriva de Temperatura: ±16 µA por 10°C

• Consumo Máximo de Corrente: 230 mA (5 V CC), 540 mA (24 V CC)

Sufixo de Configuração

• H: Com comunicação digital HART

• 0: Sempre 0

• 0: Tipo básico

• A4S00: Com bloco terminal de pressão

---
