IC200UDR120

Visão Geral

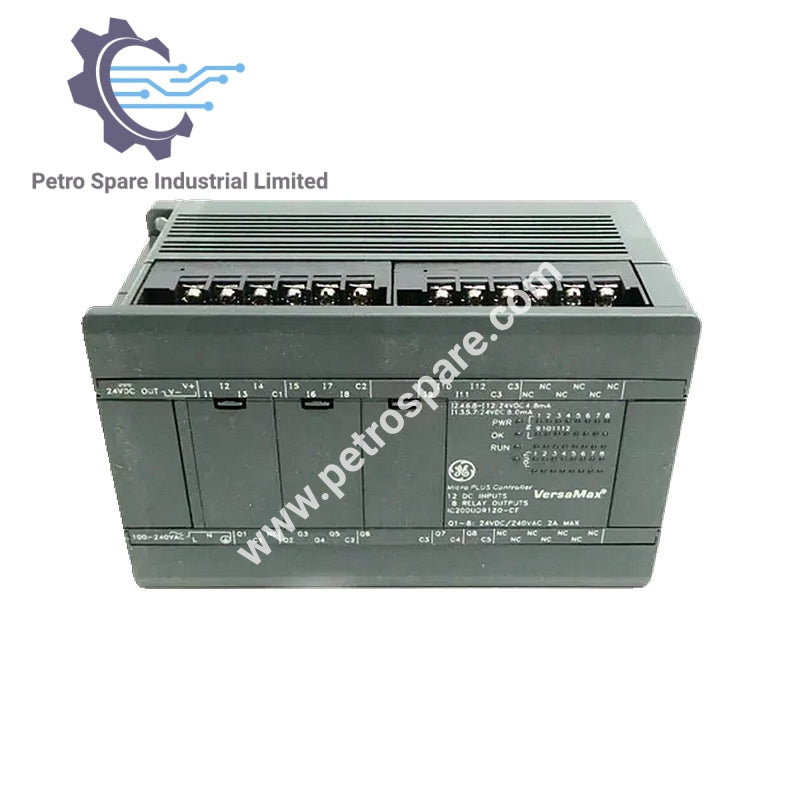

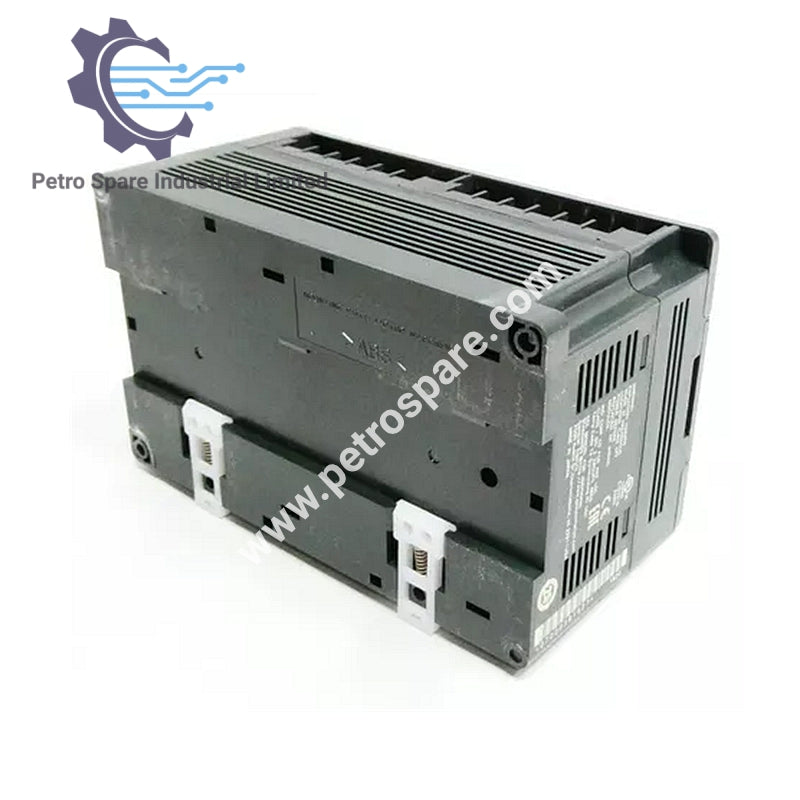

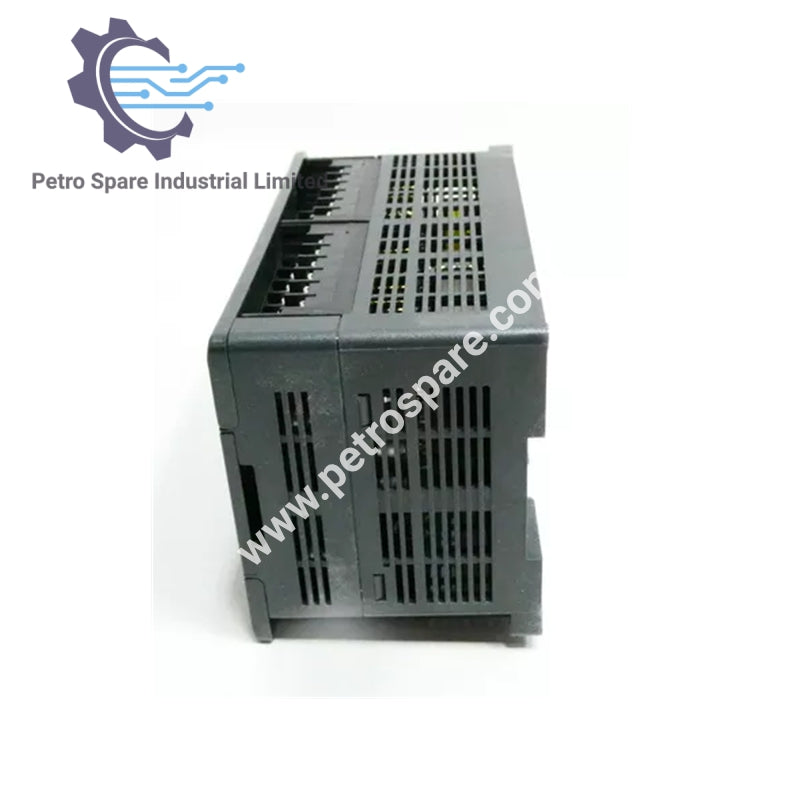

IC200UDR120 é um módulo VersaMax Micro PLC da GE Fanuc, projetado para automação industrial. Ele acomoda uma variedade versátil de dispositivos de entrada e oferece conectividade perfeita para funcionalidade expandida.

Características

• Tensão de Entrada: 12 V DC.

• Saídas de Relé: 8 saídas classificadas em 2 A cada.

• Faixa de Potência de Entrada: 100–240 V AC (-15% a +10%).

• Dispositivos de Entrada: Compatível com botões de pressão, interruptores de limite e interruptores de proximidade.

• Portas de Comunicação: Porta interna e portas seriais para conexão a terminais de programador e unidades de exibição.

• Faixa de Tensão de Saída do Relé:

  • 5–30 V DC.

  • 5–250 V AC.

Especificações de Desempenho

• Tempo de Retenção: 10 ms (para faixa de tensão 85–100 V AC).

• Corrente de Fuga: 15 mA a 240 V AC.

• Carga Mínima: 10 mA.

• Corrente Máxima de Surto: 9,4 A (até 20 ms).

• Vida Útil do Contato Mecânico: Aproximadamente 20 milhões de operações.

• Frequência do Contador: Máximo de 100 kHz.

• Modulação por Largura de Pulso (PWM): Ciclo de trabalho de 20–80% a 200 kHz de frequência.

Indicadores e Conectividade

• Indicadores LED: Painel frontal exibe status para todas as entradas e saídas.

• Conexões de Rede: Inclui portas de comunicação Ethernet e rede local.

---
