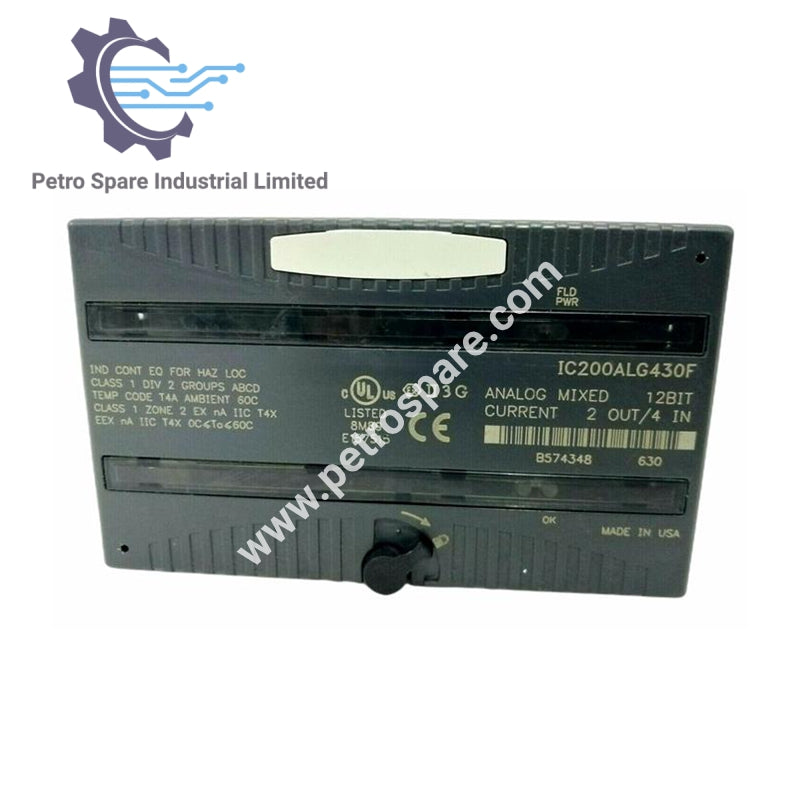

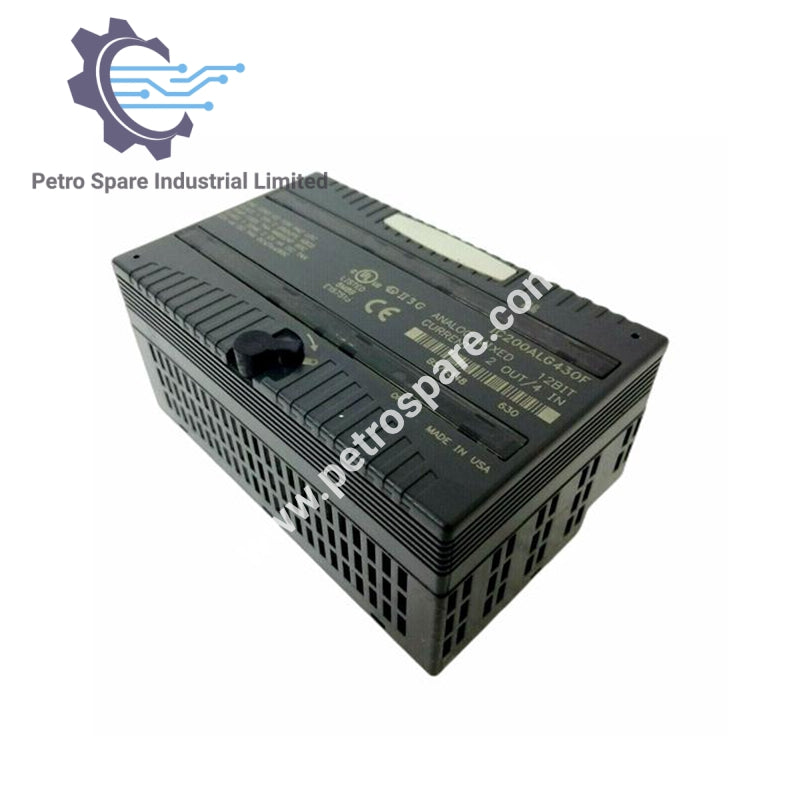

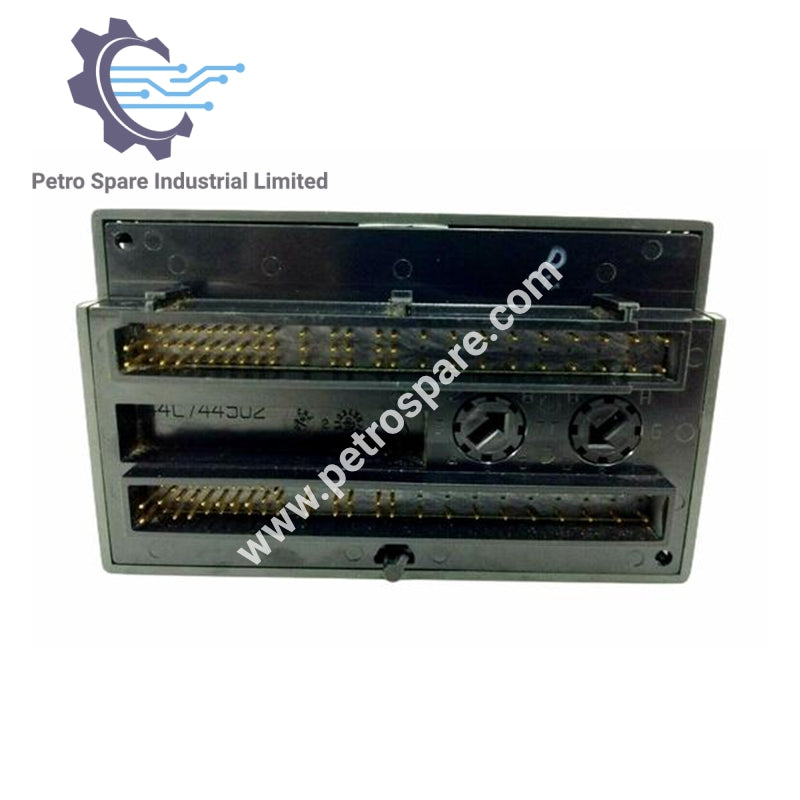

IC200ALG430

Visão Geral

IC200ALG430 é um Módulo Misto Analógico de 6 pontos para sistemas VersaMax, oferecendo canais de entrada e saída analógica com alta taxa de atualização e precisão precisa.

Configuração de Canal

• Canais de Entrada Analógica: 4

• Canais de Saída Analógica: 2

• Atual: 4-20 mA

• Sinal de Entrada: 4-20 mA

• Sinal de Saída: 4-20 mA

Detalhes de Desempenho

• Resolução: 12 bits

• Taxa de Atualização:

• Entrada: 0,4 ms

• Saída: 0,3 ms

• Precisão:

• ±0,3% típ. a 25°C

• ±0,5% máx. a 25°C

• ±0,1% máx. de 0-60°C

• Resposta do Filtro de Entrada: 5 ms

Requisitos de Energia

• Faixa de Fonte de Alimentação: 9,6 a 15 VDC (12VDC nominal)

• Consumo de Corrente: 215 mA máx + correntes de carga

• Corrente do Backplane: 50 mA a 5VDC

• Fonte de Alimentação Externa: Entrada: Nenhuma; Saída: +18 a +30 VDC

Isolamento e Proteção

• Isolamento: 250 VAC contínuo; 1500 VAC por 1 minuto

• Classificação de Isolamento Óptico: 250 VAC contínuo; 1500 VAC por 1 minuto

Diagnósticos e Indicadores

• Diagnóstico do Módulo: Perda de energia do lado do usuário

• Indicadores LED: FLD POWER; MODULE OK

Fiação e Instalação

• Configuração de Fiação:

• Entrada: Diferencial

• Saída: Simples

---
