3BSE040364R1

Visão Geral

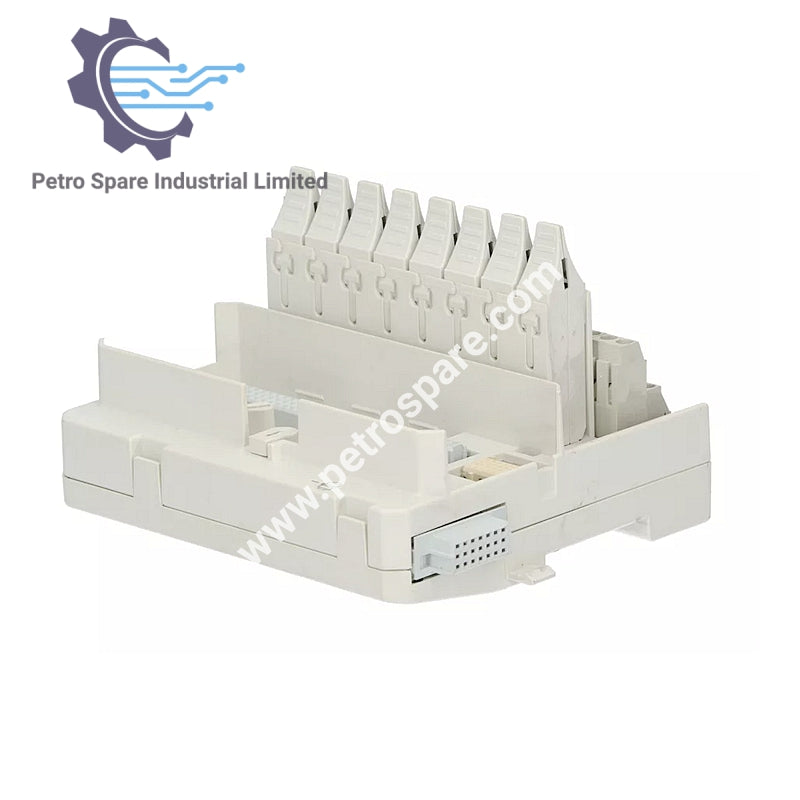

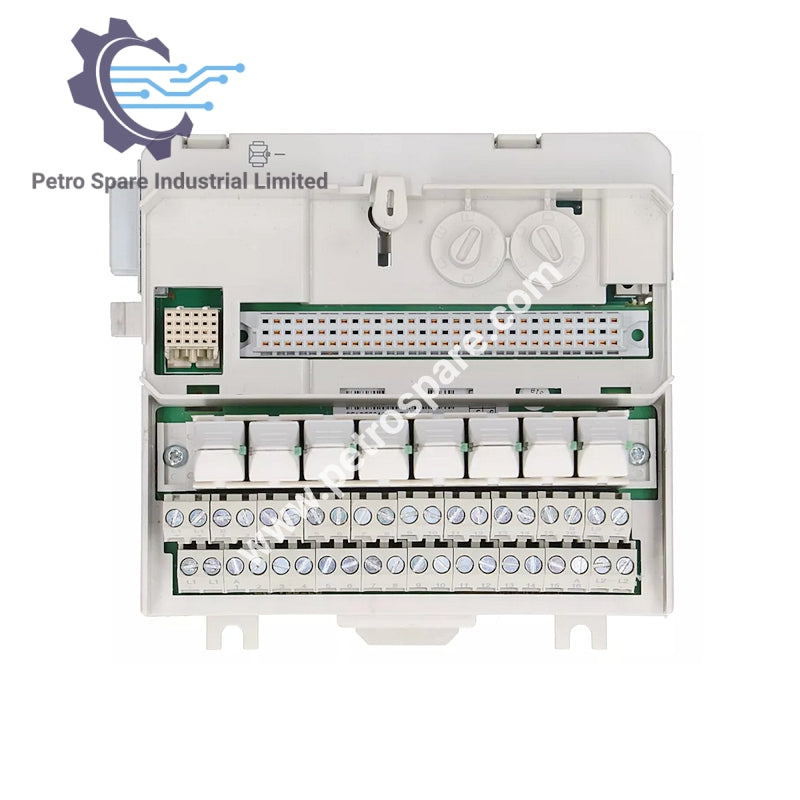

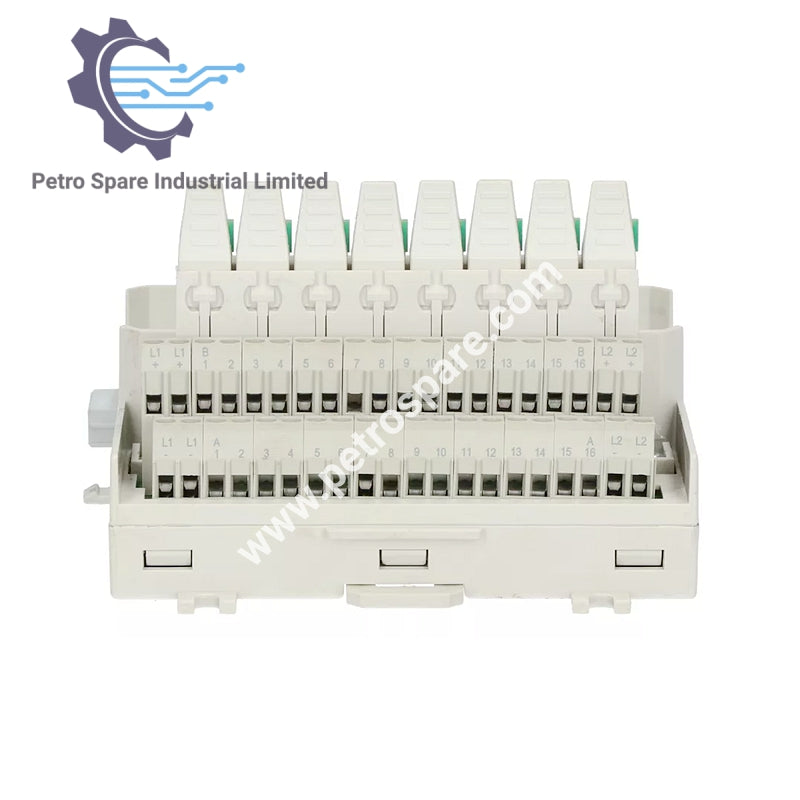

O TU834 3BSE040364R1 Bloco Terminal ABB é projetado para uso com I/O AI880 e AI880A, apresentando 8 canais, com uma classificação máxima de corrente de 5 A.

Especificações Principais

• Canais: 8
• Tensão: 50 V
• Montagem: Ambas as direções
• Uso com I/O: AI880, AI880A
• Conexões de Processo: 40
• Energia: 4 Energia de processo, 20 Energia de processo (0 V)
• I/O Simples/Redundante: Simples

Dados Detalhados

• Corrente Máxima por Canal de I/O: 2 A
• Corrente Máxima na Conexão de Processo: 5 A
• Tamanhos de Fio:
  • Sólido: 0.2 - 4 mm²
  • Trançado: 0.2 - 2.5 mm², 24 - 12 AWG
• Torque Recomendado: 0.5 - 0.6 Nm
• Comprimento de Descascamento: 7 mm
• Tensão de Teste Dielétrico: 500 V a.c.

Dimensões

• Largura: 126 mm (5.0 in.), 120.5 mm (4.74 in.) de borda a borda instalado
• Profundidade: 64 mm (2.52 in.)
• Altura: 110 mm (4.3 in.)
• Peso: 0.28 kg (0.6 lbs)

---
