TSXDSZ08R5

Visão Geral

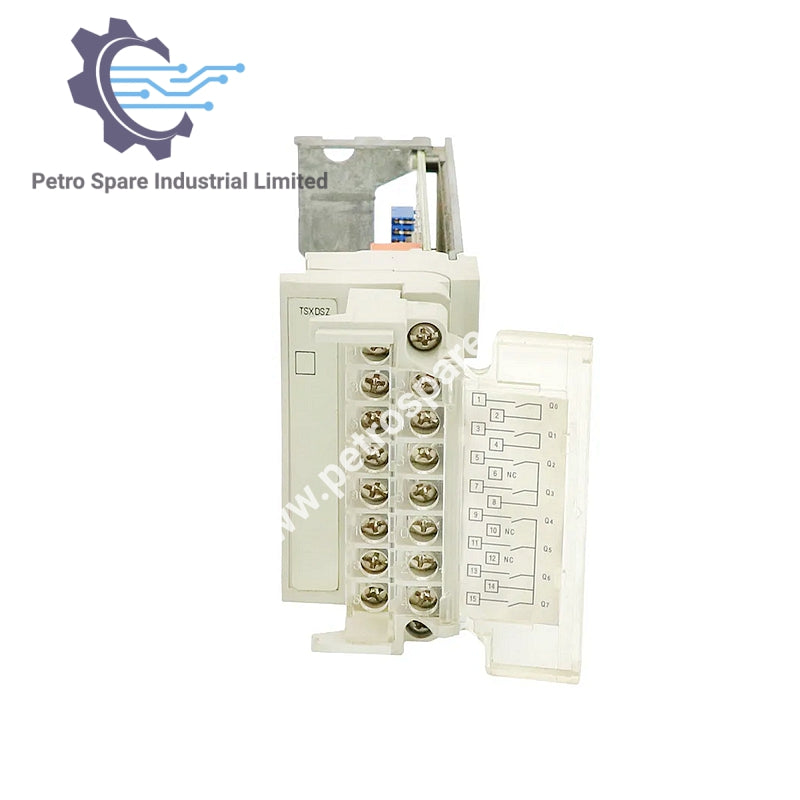

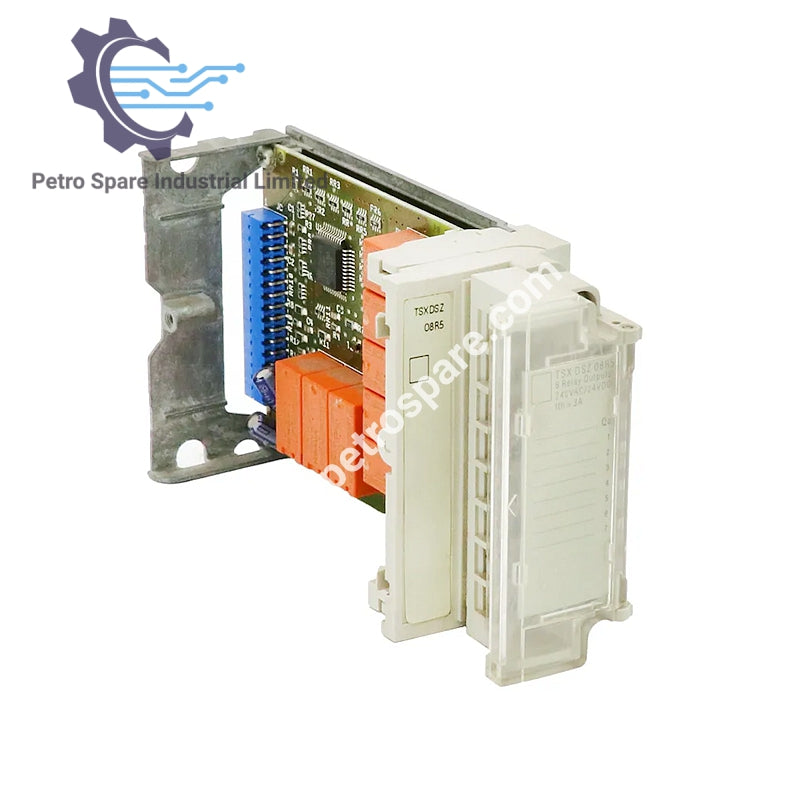

O TSXDSZ08R5 é um módulo de saída discreta de relé da plataforma de automação Modicon TSX Micro da Schneider com 8 saídas e contatos normalmente abertos (NA).

Detalhes da Saída

• Número de Saídas: 8 (bloco de terminais parafuso)

• Tipo de Contato: Normalmente Aberto (NA)

• Limites de Tensão de Saída:

• 19 a 264 V CA

• 10 a 34 V DC

• Corrente Térmica [Ith]: 3 A (ar livre convencional)

Potência e Consumo

• Consumo de Energia (VA):

• 50 VA em 24 V AC-12 resistivo

• 110 VA em 48 V AC-12 resistivo

• 220 VA em 110 V AC-12 resistivo

• 220 VA em 220 V AC-12 resistivo

• 24 VA em 24 V AC-15 indutivo

• 24 VA em 48 V AC-15 indutivo

• 220 VA em 220 V AC-15 indutivo

• 110 VA em 110 V AC-15 indutivo

• Consumo de Energia (W):

• 24 V DC-12 resistivo

• 24 V DC-13 indutivo

• Dissipação de Potência: 1.5 W

• Consumo de Corrente: 85 mA

Desempenho e Proteção

• Tempo de Resposta: Menos de 10 ms

• Tensão de Isolamento: 1500 V por 1 segundo

• Resistência de Isolamento: ≥ 10 MΩ

---
