3564

Visão Geral

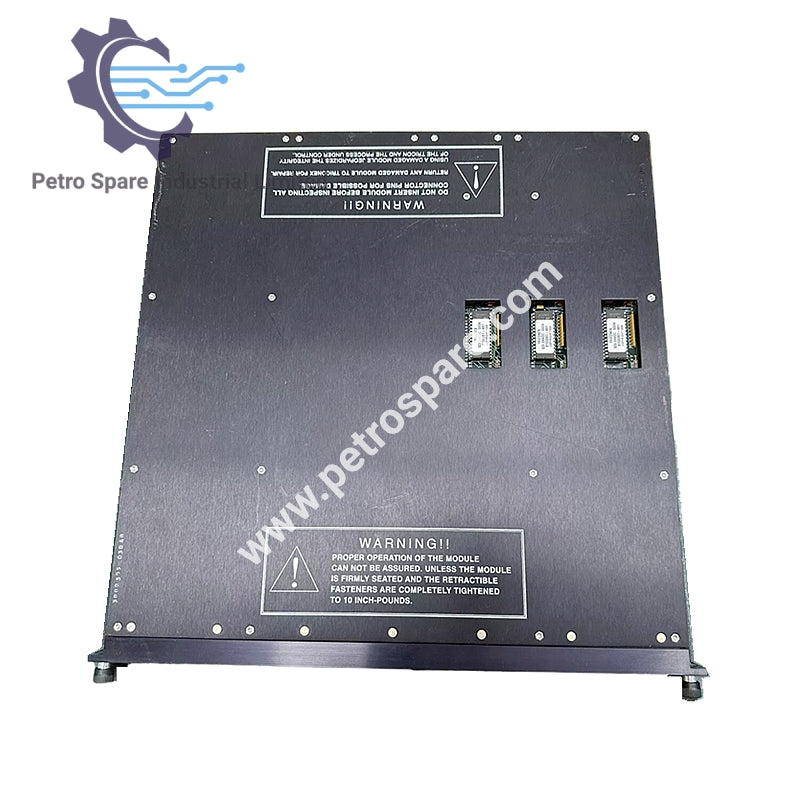

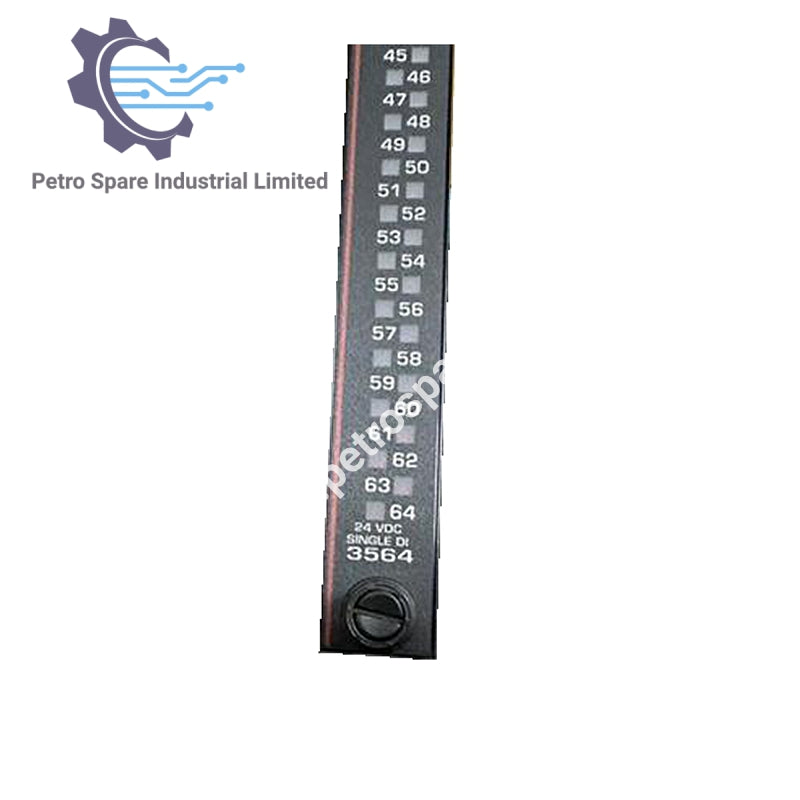

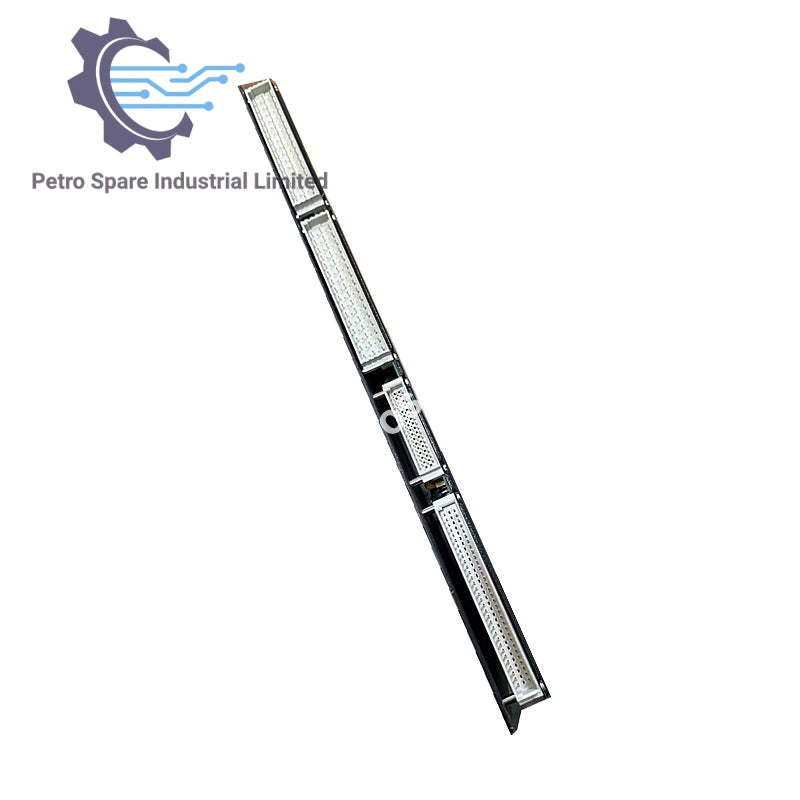

Triconex 3564 Módulo de Entrada Digital opto-isolado único e comum com 64 pontos.

Características de Entrada

• Tensão: 24 VCC

• Faixa CC: 15-30 VCC

• Tensão Máxima: 36 VCC

• Nível de Comutação de Desligado para Ligado: > 15 VCC

• Nível de Comutação de Ligado para Desligado: < 6 VCC

• Ligação Nominal: 2-3 mA

• Histérese Típica: 4 VCC

• Atraso de Entrada de Desligado para Ligado/Ligado para Desligado: < 2 ms / < 2 ms

• Impedância Nominal de Entrada: > 3,0 KΩ

Potência e Carga

• Carga Nominal de Potência de Campo: 0,2 watts por ponto Ligado @ voltagem máxima de campo

• Isolamento de Ponto: 1.500 VCC

Indicadores de Status

• Indicadores de Status de Entrada: 1 por ponto, PASS, FAULT, ACTIVE

• Indicadores de Status do Módulo: 1 por ponto, PASS, FAULT, ACTIVE

Recursos Adicionais

• Teste Preso: Ligado e Desligado

---
