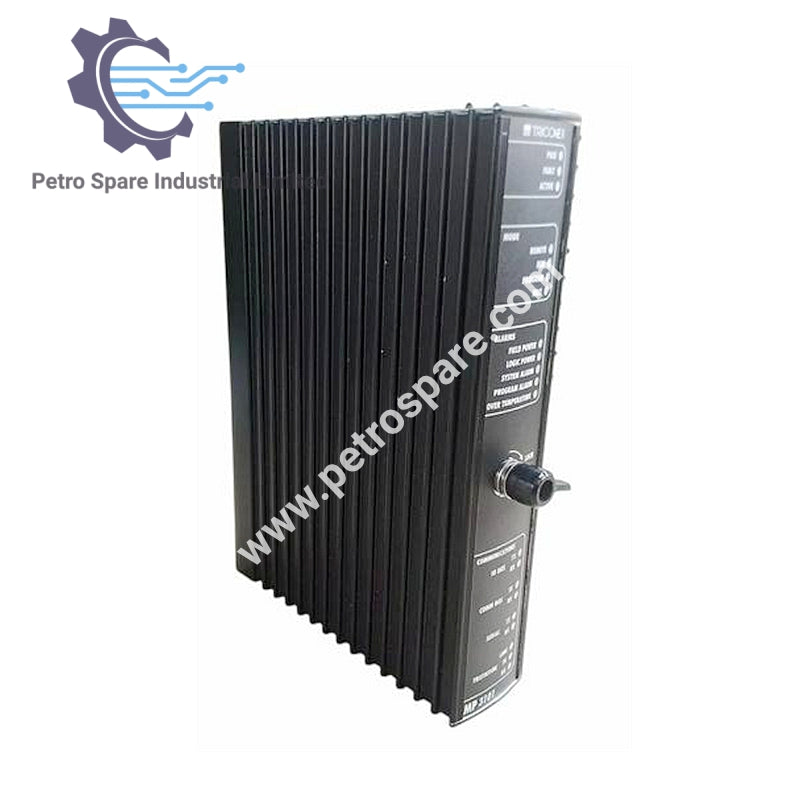

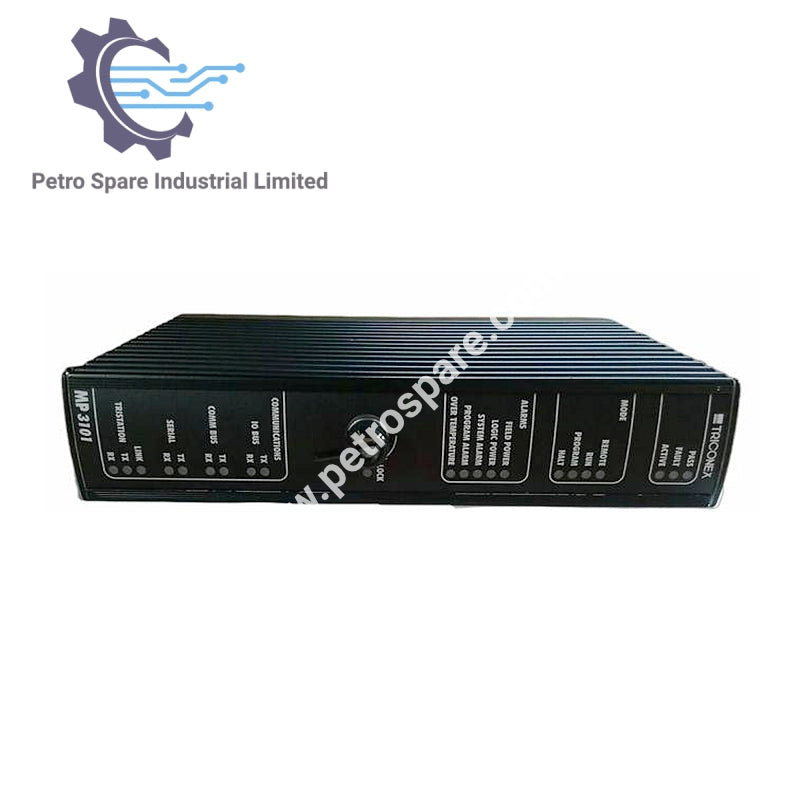

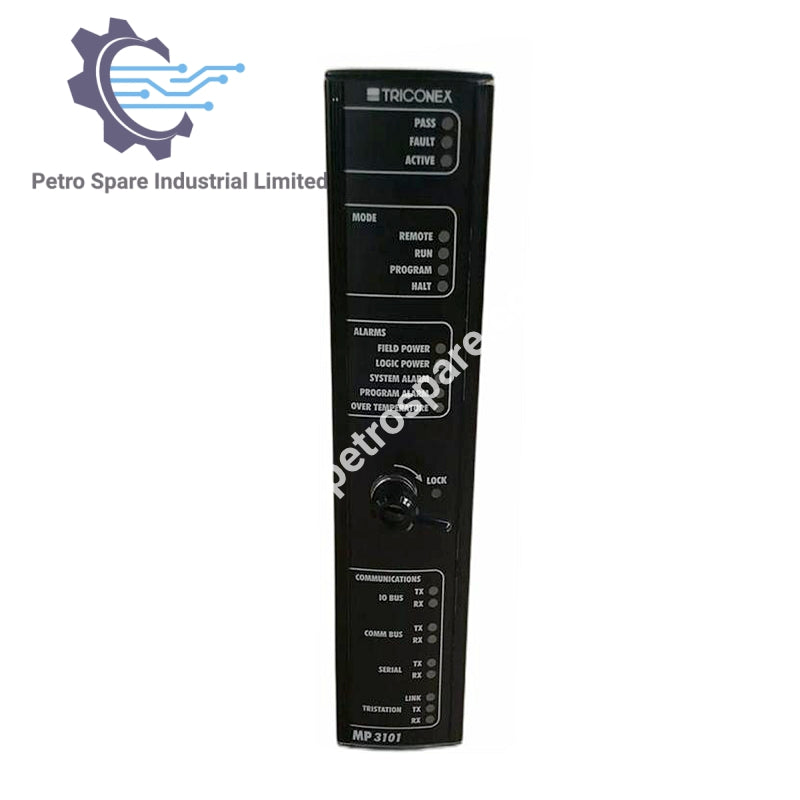

3101 MP 3101

Descrição

O 3101/MP 3101 módulo suporta até 14 módulos I/O e executa aplicações de controle, incluindo votação de entrada/saída.

Processador de Aplicação

• Processador SX: Motorola MPC860, 32 bits, 50 MHz

• Flash PROM: 6 MB (usada para armazenamento SX, IOX e aplicação de controle, protegida por CRC)

• DRAM: 16 MB (usada para execução da aplicação de controle SX e dados de programa/SOE, paridade de byte)

• NVRAM: 8 KB (usada para variáveis retentivas, protegida por CRC)

Processador de Entrada/Saída

• Processador IOX: Motorola MPC860, 32 bits, 50 MHz

• DRAM: 16 MB (usada para execução IOX, paridade de byte)

• Memória Compartilhada: 128 KB (usada para comunicação com SX, paridade de byte)

• Barramento de Diagnóstico: 2 Mbps HDLC (usado para comunicar informações de diagnóstico do módulo I/O entre canais MP)

Especificações

• Tensão Nominal de Entrada: 24 V DC

• Faixa de Tensão Operacional: 24 V DC –15%/+20%, ondulação AC +5% (+19.2 / +30 V DC)

• Tensão Máxima Absoluta de Entrada: 33 V DC

• Tensão Máxima Absoluta de Entrada Reversa: –0.6 V DC

• Potência Lógica: 8 W máximo

• Peso: 1.5 Kg

---
