1715-TADOB8DE

Visão Geral

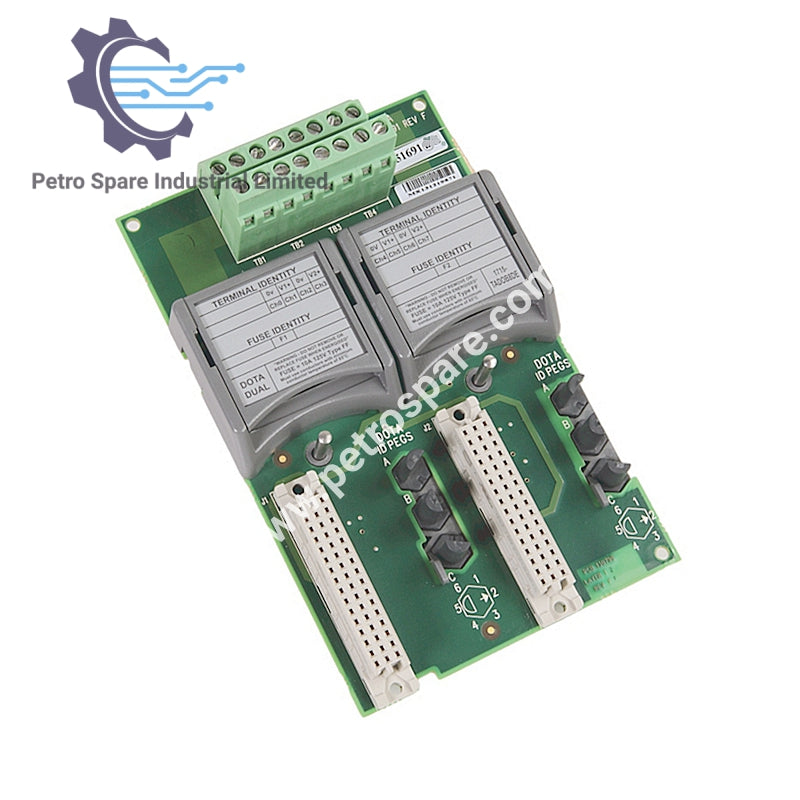

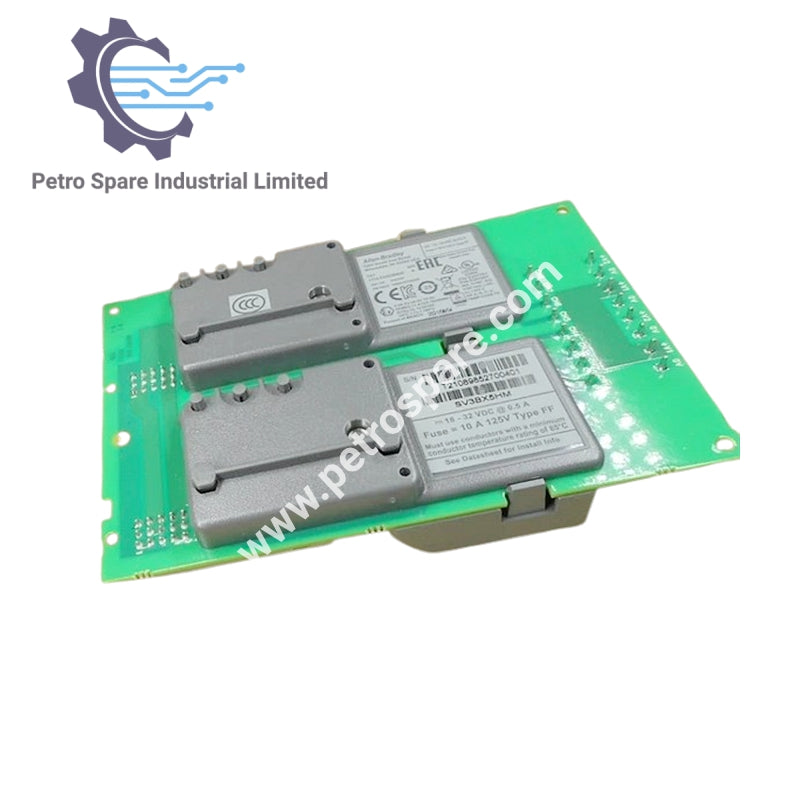

1715-TADOB8DE é um conjunto de terminação de 8 canais da Allen-Bradley, projetado para conexões duplex de saída digital em sistemas de controle industrial.

Características Elétricas

• Corrente do backplane: 0,5 A por canal @ 18–32 V CC

• Taxa máxima de variação da tensão de campo: 150 V/s

• Taxa máxima de variação da tensão de saída desenergizada: 12 V/ms

• Taxa máxima de variação da corrente de saída energizada: 0,9 A/ms

• Dissipação de energia do sistema: 3,0 W máx.

• Dissipação do loop de campo: 0,17 W por loop de campo máx.

Proteção e Isolamento

• Fusíveis: 50 mA por canal

• Tensão de isolamento: 50 V contínuo; sem isolamento entre portas I/O individuais

• Tipo testado: 500 V CA por 60 s

Detalhes Mecânicos

• Torque do parafuso: 0,5 N•m (0,37 lb•ft)

• Largura da chave de fenda: Fenda 0,4 x 2,0 mm (0,0156 x 0,0781 pol.)

• Dimensões (L x A): 8,4 x 13,2 cm

• Peso: 0,26 kg

---
