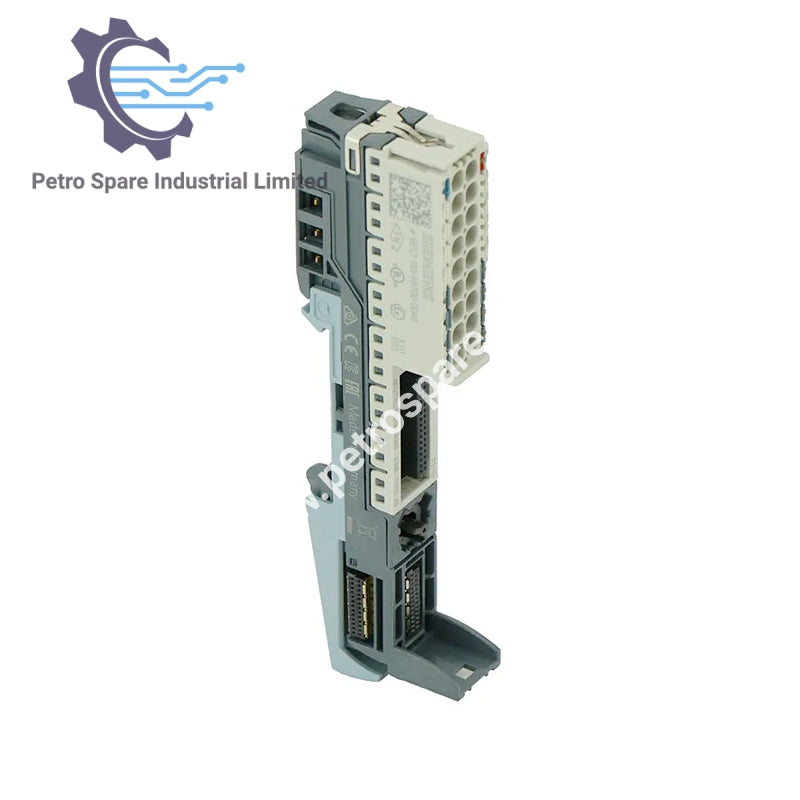

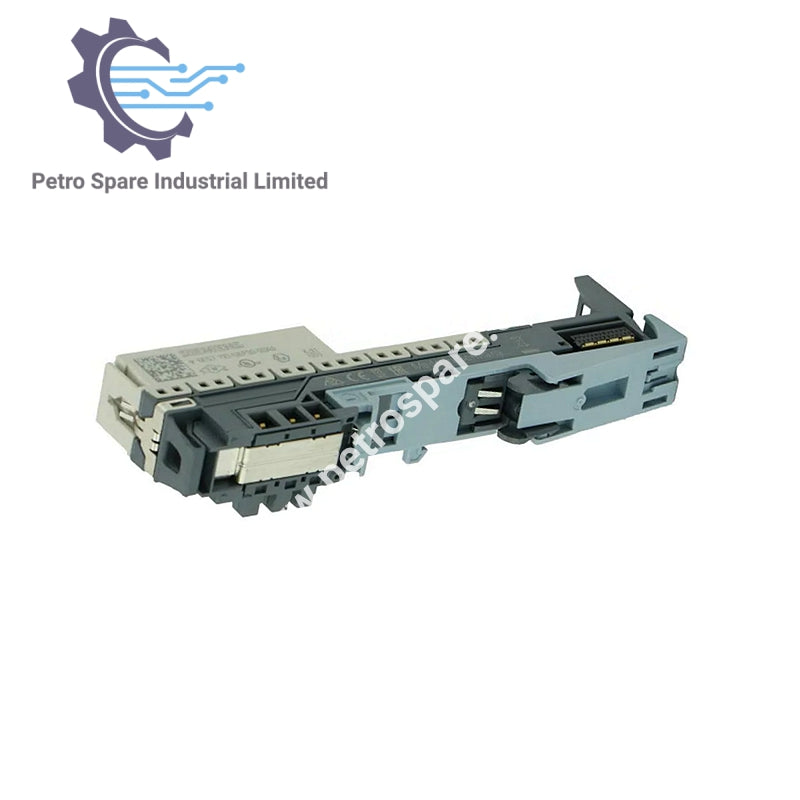

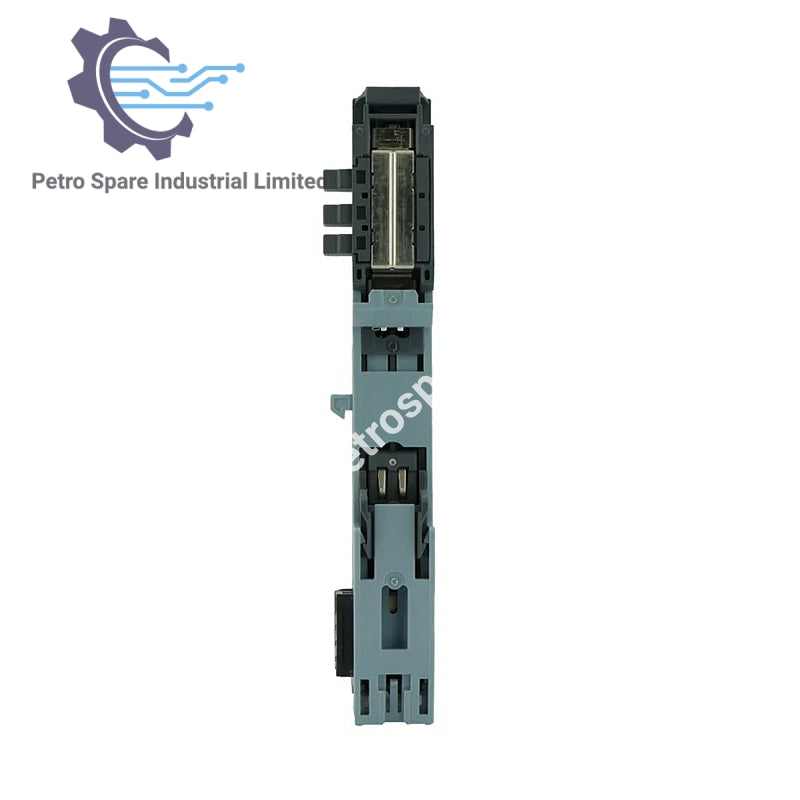

6ES7193-6BP00-0DA0

Visão Geral

• Modelo: 6ES7193-6BP00-0DA0

• Marca: Siemens

• Tipo: SIMATIC ET 200SP Unidade Base BU15-P16+A0+2D, com terminais de encaixe, sem terminais AUX, e um novo grupo de carga.

Informações Gerais

• Designação do Tipo de Produto: SIMATIC ET 200SP Unidade Base BU15-P16+A0+2D

• Status Funcional: HW funcional

• Tensão de Alimentação: 24 V CC

• Valor Nominal (CC): 24 V

• Proteção Externa para Linhas de Alimentação: Sim, com disjuntor miniatura de 24 V DC/10 A

• Filtro de Rede: Integrado

• Capacidade de Corrente:

• Para barramento P1 e P2: 10 A

• Para terminais de processo: 2 A

Método de Conexão

• Tipo de Terminal: Terminal de encaixe

• Seção Transversal do Condutor (Mín): 0.14 mm² (AWG 26)

• Seção Transversal do Condutor (Máx): 2.5 mm² (AWG 14)

• Número de Terminais de Processo para o Módulo E/S: 16

• Número de Terminais para o Barramento AUX: 0

• Número de Terminais Adicionais: 0

• Número de Terminais com Conexão ao Barramento P1 e P2: 2

Dimensões

• Largura: 15 mm

• Altura: 117 mm

• Profundidade: 35 mm

Peso

• Peso: Aproximadamente 40 g

---
