6ES7212-1HE40-0XB0

Visão Geral do Produto

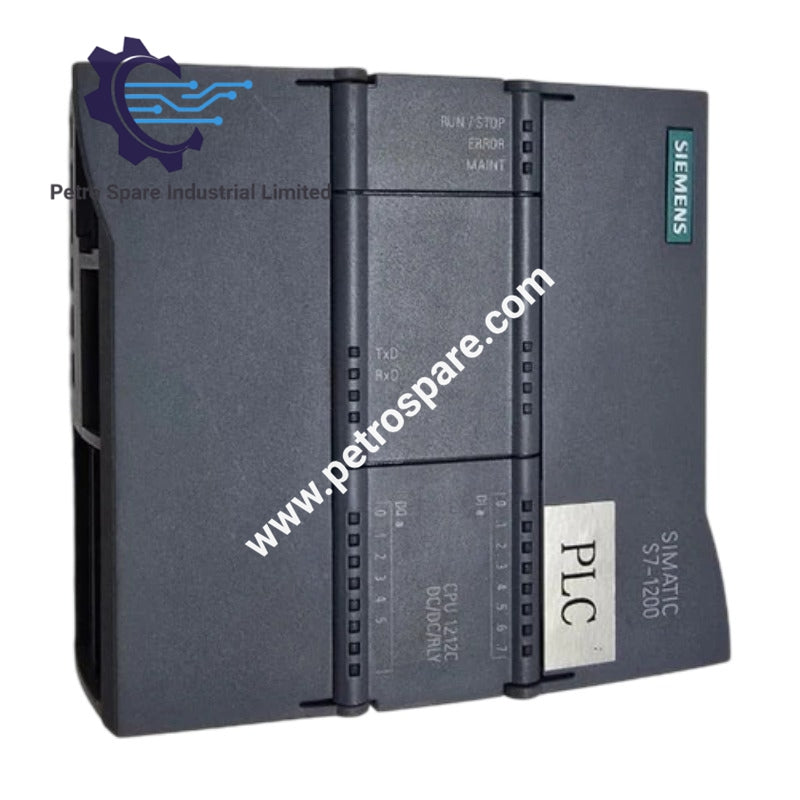

O SIMATIC S7-1200 CPU 1212C é um controlador lógico programável compacto com E/S digital e analógica integradas, saídas de relé e 100 KB de memória para programa/dados, ideal para aplicações de automação de pequeno a médio porte.

Especificações Técnicas

• Versão do Firmware: V4.6

• Software de Engenharia: STEP 7 V18 ou superior

• Tensão de Alimentação:
24 V DC nominal
Faixa permissível de 20,4 a 28,8 V DC
Proteção contra inversão de polaridade

• Tensão de Carga (L+):
24 V DC nominal
Faixa permissível de 20,4 a 28,8 V DC

• Consumo de Corrente:
400 mA típico (apenas CPU)
1.200 mA máximo (com módulos de expansão)

• Corrente de Partida:
12 A máximo a 28,8 V

• Perda de Potência:
9 W típico

• E/S Integradas:
8 Entradas Digitais (24 V DC)
6 Saídas de Relé (2 A)
2 Entradas Analógicas (0–10 V DC)

• Memória:
100 KB de memória de trabalho
2 MB de memória de carga
Expansível via Cartão de Memória SIMATIC

• Backup:
Sem necessidade de manutenção
Retenção de dados sem bateria

• Desempenho de Processamento:
0,08 µs por instrução de bit
1,7 µs por instrução de palavra

---
