6GK5795-6MN10-0AA6

Especificações Gerais

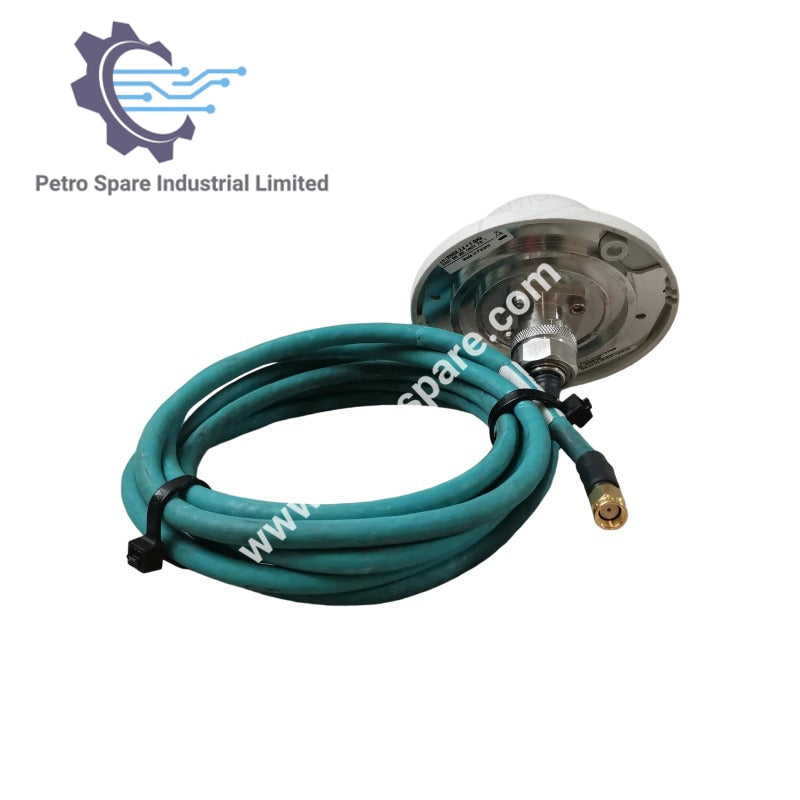

• Designação do tipo de produto: Antena com Característica Omnidirecional
• Número do pedido: 6GK5795-6MN10-0AA6
• Família: SCALANCE
• Descrição: Antena omnidirecional para redes privadas 5G e aplicações WLAN

Frequências de Rádio

• Tipo de rede sem fio suportada: redes privadas 5G, WLAN
• Frequência de operação 1: 2400 ... 2700 MHz
• Frequência de operação 2: 3400 ... 3800 MHz
• Frequência de operação 3: 4900 ... 5925 MHz
• Frequência de operação 4: 5925 ... 7125 MHz
• Frequência de operação para WLAN na faixa de 2,4 GHz: 2,4 ... 2,7 GHz
• Frequência de operação para WLAN na faixa de 5 GHz: 4,9 ... 5,92 GHz

Dados Elétricos

• Ganho da antena (radiação linear, área de frequência 1, típico): 6 dB
• Ganho da antena (radiação linear, área de frequência 2, típico): 6 dB
• Ganho da antena (radiação linear, área de frequência 3, típico): 8 dB
• Ganho da antena (radiação linear, área de frequência 4, típico): 8 dB
• Impedância: 50 Ω
• Polarização: Linear vertical
• Característica de radiação: Omnidirecional
• Taxa de onda estacionária (VSWR), máx.: 2

Ângulo de Radiação

• Ângulo de radiação horizontal: 360°
• Ângulo de radiação horizontal (faixa de 5 GHz): 150°
• Ângulo de radiação vertical (faixa de 5 GHz): Consulte o diagrama da antena para o ângulo do feixe horizontal

Conexão

• Número de conexões elétricas: 1
• Tipo de conexão elétrica: Conector N
• Design do conector: Fêmea
• Ângulo de inclinação para baixo, máx.: 0°

Dimensões Físicas

• Largura: 86 mm
• Altura: 43 mm
• Profundidade: 86 mm
• Peso líquido: 300 g

---
