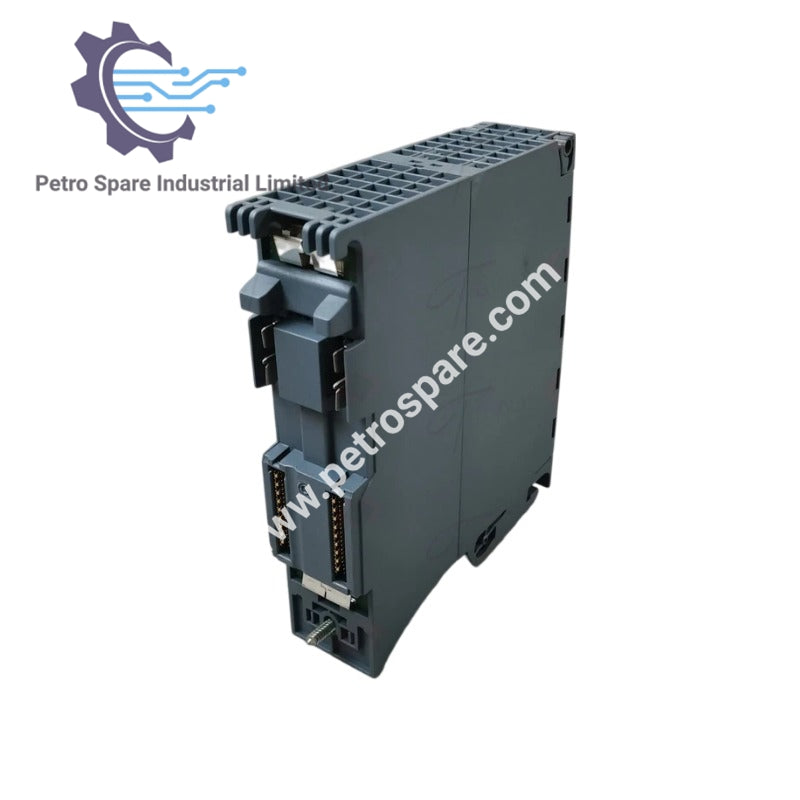

6ES7531-7PF00-0AB0

Especificações Gerais

• Designação do tipo de produto: AI 8xU/R/RTD/TC HF

• Número do pedido: 6ES7531-7PF00-0AB0

• Família: SIMATIC S7-1500

• Descrição: Módulo de Entrada Analógica, 8 canais para tensão, resistência, RTD e termopar

• Status funcional do hardware: A partir do FS01

• Versão do firmware: V1.1.0

• Atualização de firmware possível: Sim

• Peso: Aproximadamente 290 g

Funções do Produto

• Dados I&M: Sim (I&M0 a I&M3)

• Modo isócrono: Não

• Inicialização prioritária: Sim

• Faixa de medição escalável: Sim

• Valores medidos escaláveis: Não

• Ajuste da faixa de medição: Não

Compatibilidade de Engenharia

• STEP 7 TIA Portal configurável/integrado a partir da versão: V14 / -

• STEP 7 configurável/integrado a partir da versão: V5.5 SP3 / -

• PROFIBUS a partir da versão/revisão GSD: V1.0 / V5.1

• PROFINET a partir da versão/revisão GSD: V2.3 / -

Modo de Operação e CiR

• Oversampling: Não

• MSI: Sim

• Reparametrização possível em RUN: Sim

• Calibração possível em RUN: Sim

Tensão de Alimentação

• Valor nominal (DC): 24 V

• Faixa permissível, limite inferior (DC): 19,2 V

• Faixa permissível, limite superior (DC): 28,8 V

• Proteção contra polaridade reversa: Sim

Corrente de Entrada

• Consumo de corrente, máx. (com alimentação 24 V DC): 55 mA

Condições Ambientais

• Temperatura ambiente durante operação, instalação horizontal, mín.: -30 °C (a partir do FS02)

• Temperatura ambiente durante operação, instalação horizontal, máx.: 60 °C

• Temperatura ambiente durante operação, instalação vertical, mín.: -30 °C (a partir do FS02)

• Temperatura ambiente durante operação, instalação vertical, máx.: 40 °C

Dimensões Físicas

• Largura: 35 mm

• Altura: 147 mm

• Profundidade: 129 mm

---
