6ES7414-2XG03-0AB0

Visão Geral

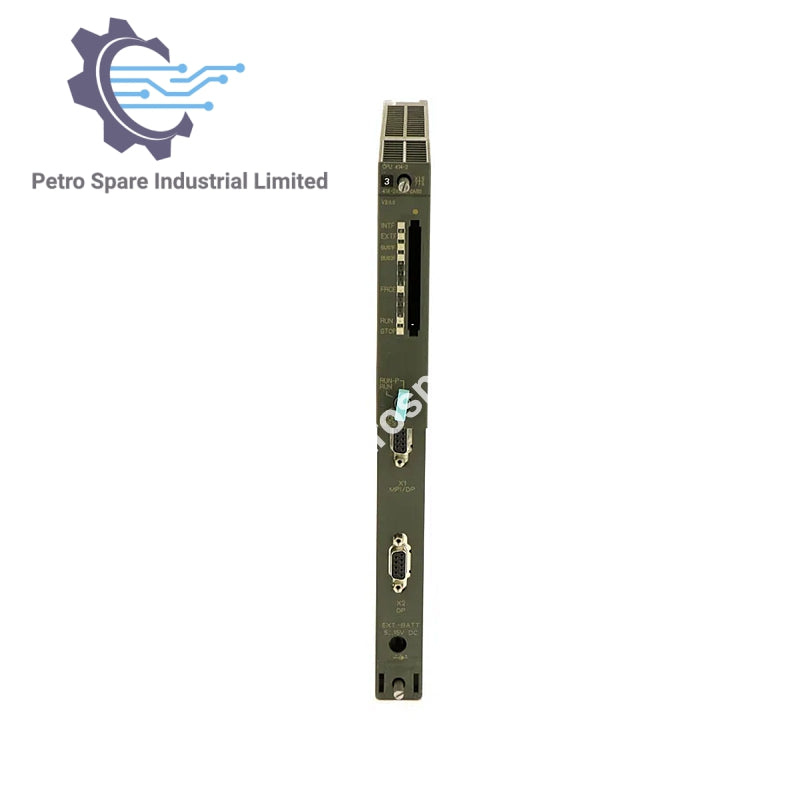

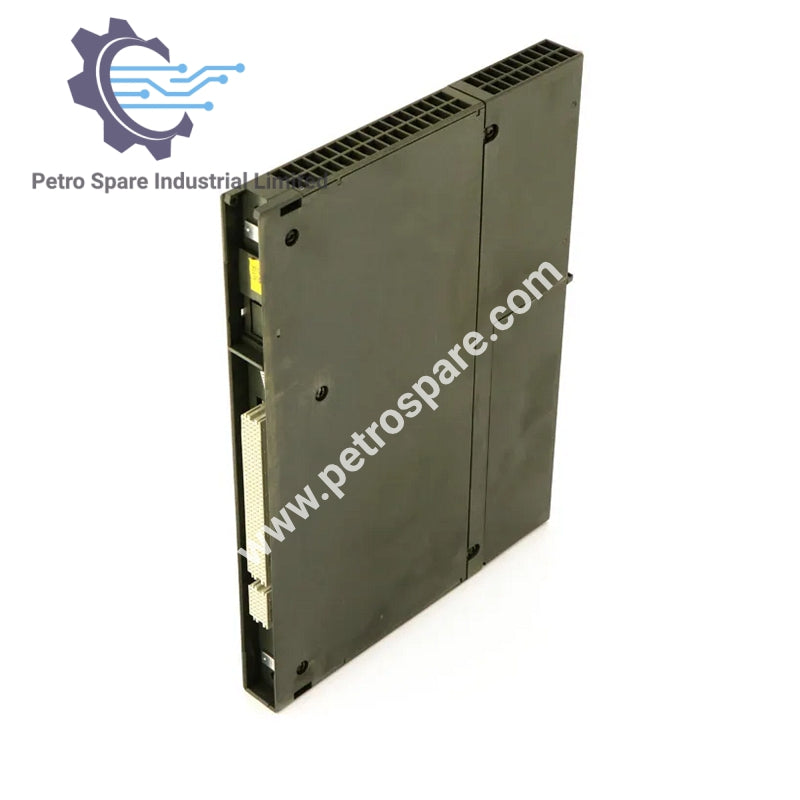

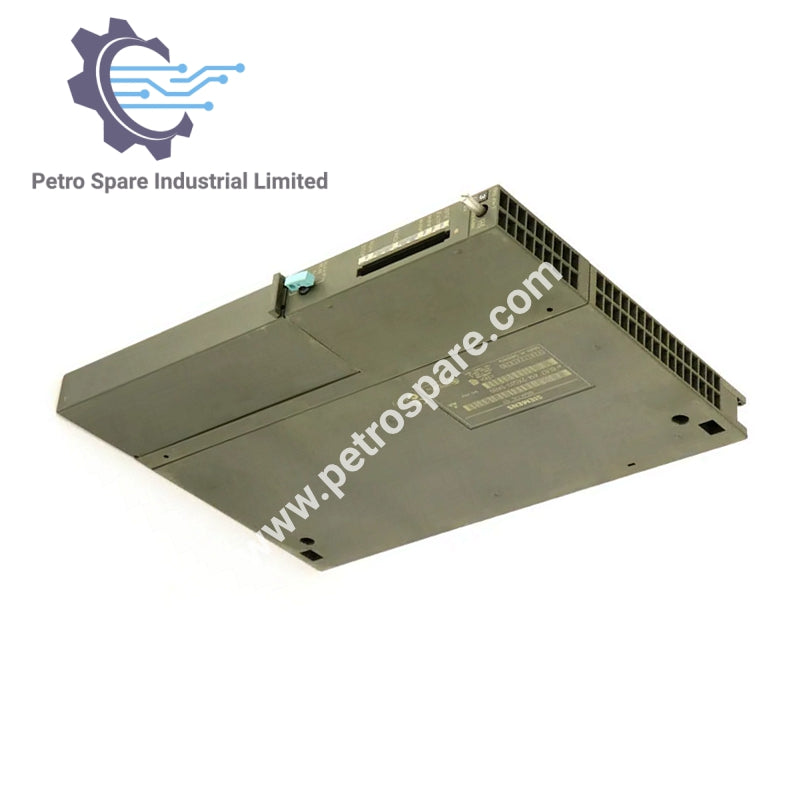

6ES7414-2XG03-0AB0 é uma CPU SIMATIC S7-400 414-2 com 256 KB de memória de trabalho, interfaces duplas (MPI/DP) e suporte a operação isócrona para sincronização de alto desempenho.

Especificações

• Memória de trabalho: 256 KB (128 KB código, 128 KB dados)
• Interfaces: MPI/DP (12 Mbit/s), PROFIBUS DP
• Sincronização CiR: 100 ms carga básica, 120 µs por byte de E/S

Tensão de Alimentação

• Valor nominal (CC): 24 V

Corrente de Entrada

• Bus de backplane (5 V CC, típico): 1,5 A
• Bus de backplane (5 V CC, máx.): 1,6 A
• Bus de backplane (24 V CC, máx.): 300 mA

Perda de Potência

• Perda de potência, típico: 7,5 W

Tempos de Processamento da CPU

• Operações de bit: 0,1 µs
• Operações de palavra: 0,1 µs
• Aritmética de ponto fixo: 0,1 µs
• Aritmética de ponto flutuante: 0,6 µs

Modo Isócrono

• Operação isócrona: Sincronizada até o terminal
• Equidistância: Sim
• Dados do usuário por escravo isócrono: Máx. 128 bytes
• Pulso de clock mais curto: 5 ms (2,5 ms sem usar SFCs 126/127)

Dimensões

• Largura: 25 mm
• Altura: 290 mm
• Profundidade: 219 mm

Peso

• Peso: Aproximadamente 720 g

---
