6ES7134-6JD00-0CA1

Visão Geral

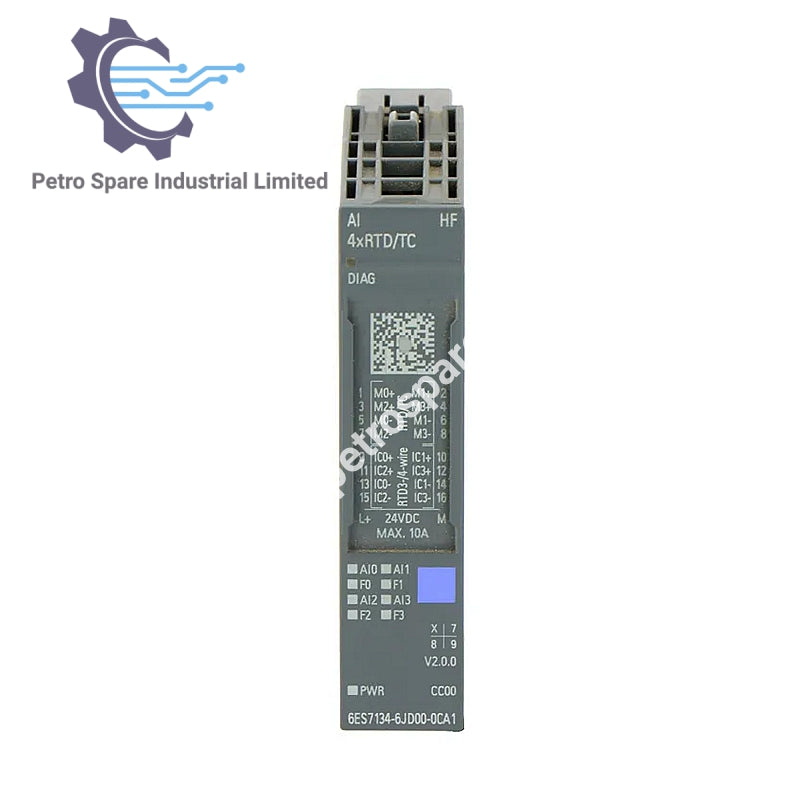

O Siemens 6ES7134-6JD00-0CA1 Módulo de Entrada Analógica para o SIMATIC ET 200SP é um módulo de alto desempenho projetado para medir tensão, resistência e entradas de termopar. Ele oferece 4 canais com resolução de 16 bits e apresenta diagnósticos precisos para uma ampla gama de aplicações industriais.

Especificações

• Número de Entradas Analógicas: 4

• Tipos de Medição:

• Medição de tensão: 4

• Medição de resistência/termômetro de resistência: 4

• Medição de termopar: 4

• Tensão de Entrada Permitida (Limite de Destruição): Máx. 30 V

• Corrente de Medição Constante para Transmissor do Tipo Resistência:

• 0,7 mA (típico)

• 1,7 mA para sensores Cu10

• Tempo de Ciclo (Todos os Canais): Soma dos tempos básicos de conversão e tempos adicionais de processamento

• Para compensação de linha em conexões de 3 fios, é necessário um ciclo adicional

• Unidade de Medição de Temperatura: Regulável (°C/°F/K)

Isolamento e Separação de Potencial

• Separação de Potencial dos Canais:

• Entre canais: Não

• Entre canais e barramento backplane: Sim

• Entre canais e fonte de alimentação da eletrônica: Sim

• Diferença de Potencial Permitida Entre Entradas (UCM): 10 V CC

• Isolamento Testado: 707 V CC (teste tipo)

Dimensões

• Largura: 15 mm

• Altura: 73 mm

• Profundidade: 58 mm

Peso

• Peso Aproximado: 30 g

---
