IC697PWR713

Visão Geral

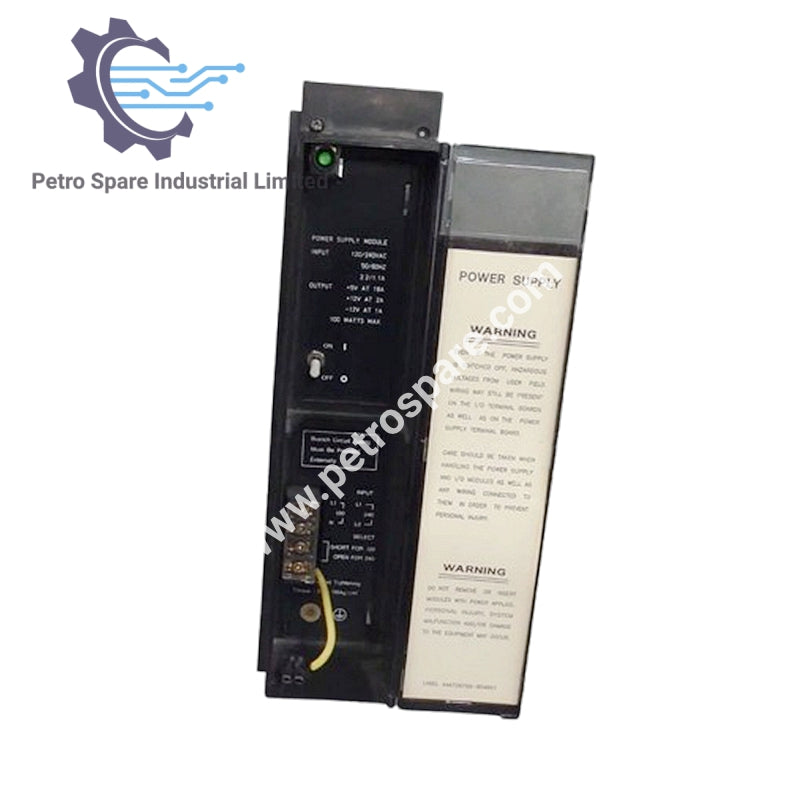

IC697PWR713 é um módulo de fonte de alimentação de 100 watts para sistemas GE Fanuc Series 90-70, suportando fontes de entrada AC e DC.

Especificações Elétricas

• Tensão Nominal: 120/240 VAC ou 125 VDC

• Faixa de Tensão de Entrada: 90–264 VAC ou 100–150 VDC

• Potência de Entrada: 135 W em carga total

• Potência de Saída: 100 W no total

• Saídas CC:

  • +5 VCC até 20 A

  • +12 VCC até 2 A

  • –12 VCC até 1 A

Instalação e Integração de Rack

• Montagem: Montagem deslizante em rack

• Conector: Montado na placa traseira de 48 pinos

• Localização do Slot: Slot mais à esquerda do rack IC697 ou VME Integrator

• Suporte para Rack: Pode alimentar dois racks se a carga total estiver dentro da classificação

• Interconexão: Cabo pré-fabricado disponível para segundo rack

Recursos de Proteção

• Proteção contra sobretensão:

  • A saída desliga se o barramento +5 V exceder 6,2 ±0,5 V

  • O reset requer ciclo de energia

  • Fusível: 3AG 3 A, 250 V (abre apenas em falha interna)

• Proteção contra sobrecorrente:

  • Queda de tensão sob sobrecarga

  • Nenhuma ativação do fusível em curto-circuito ou sobrecarga

• Correção do Fator de Potência: Incluída para operação em CA

• Jumper: Disponível para dispositivos externos de proteção contra sobretensão

---
