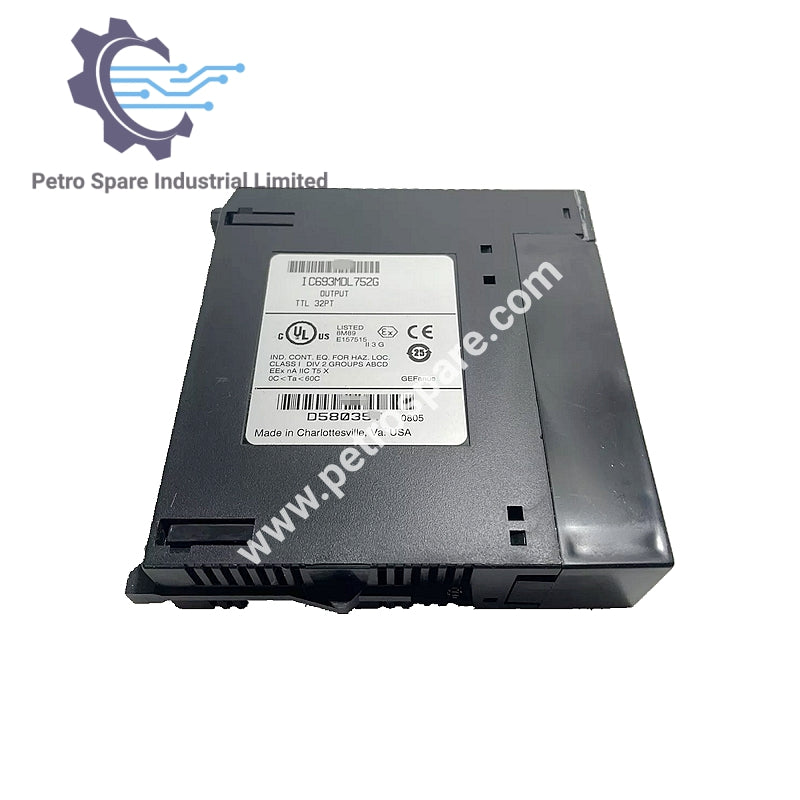

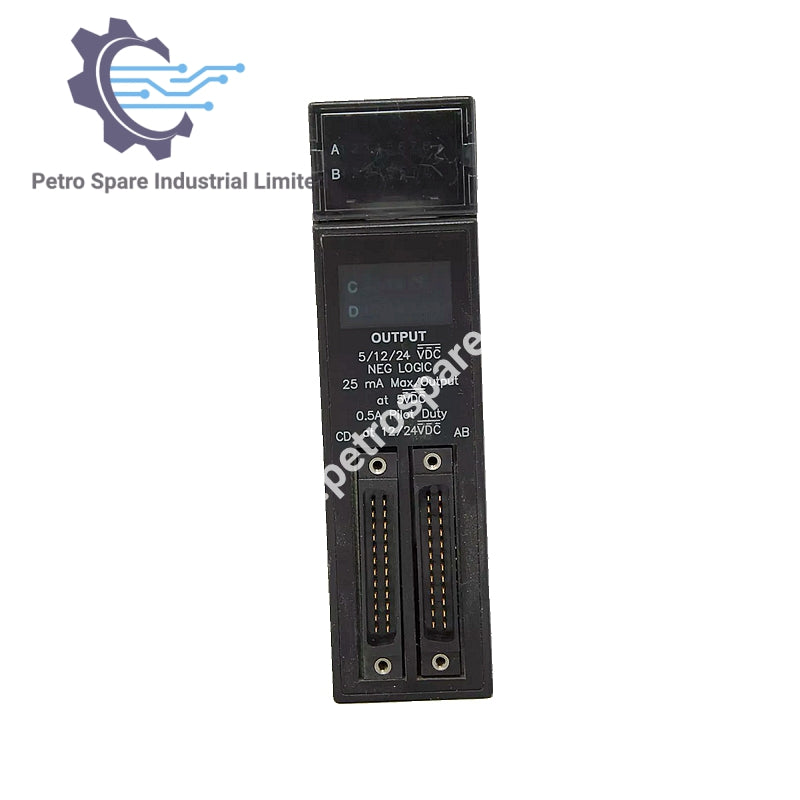

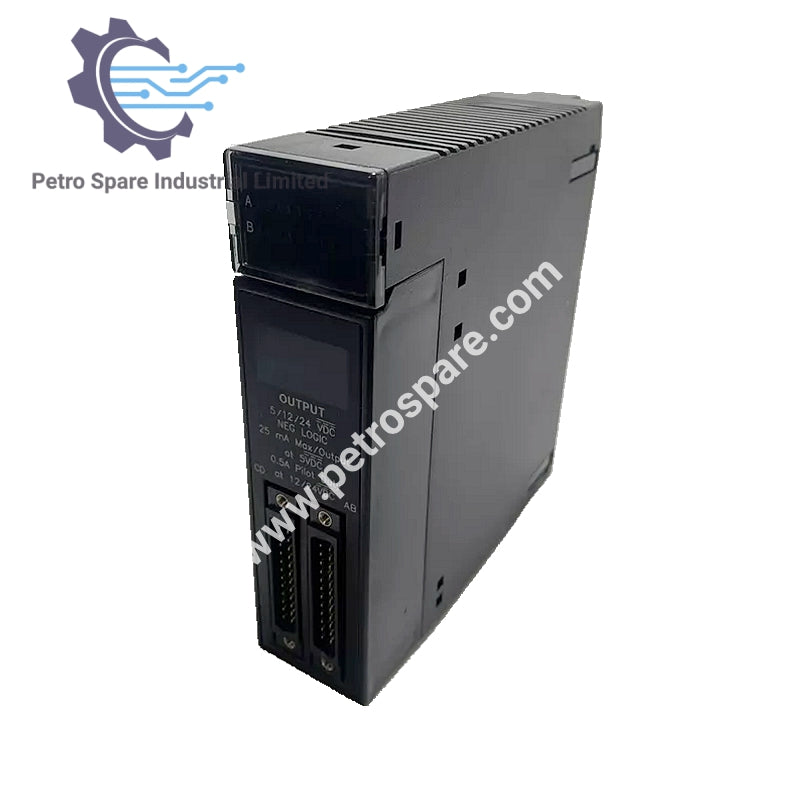

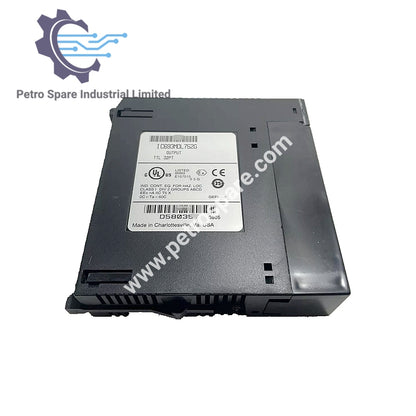

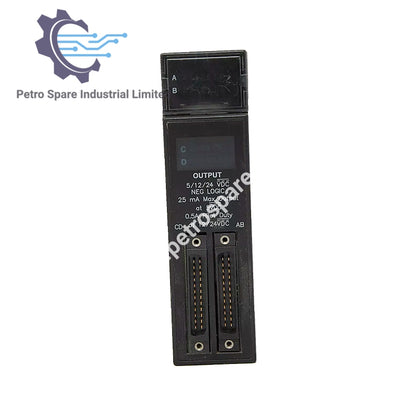

IC693MDL752

Visão Geral

• Modelo: IC693MDL752

• Marca: GE Fanuc

• Tipo de Produto: Saída de Lógica Negativa, 32 Pontos

Informações Gerais

• Tensão Nominal: 5V, e 12 a 24 volts DC, lógica negativa (ativo baixo)

• Faixa de tensão de saída:

• 4,75 a 5,25 volts DC (modo TTL)

• 10,2 a 28,8 volts DC (modo 12/24V)

• Saídas por Módulo: 32 (quatro grupos de oito saídas cada)

• Isolamento:

• 1500 volts entre o lado de campo e o lado lógico

• 250 volts entre grupos

Corrente de Saída

• Modo TTL: 25 mA por ponto (máximo)

• Modo 12/24V:

• 0,5 amperes por ponto (máximo)

• máximo de 4 amperes por grupo

• 3 amperes máximo por pino comum do grupo

Características de Saída

• Corrente de Surto: 4,6 amperes por 10 ms

• Estado Ligado (ativo baixo): 0,4 volts DC (máximo no modo TTL)

• Queda de Tensão: 0,24 volts DC (máximo no modo 12/24V)

• Corrente de Fuga no Estado Desligado: 0,1 mA máximo

• Tempo de Resposta ao Ligar: 0,5 ms máximo

• Tempo de Resposta ao Desligar: 0,5 ms máximo

Consumo de Energia

• Energia Interna:

• 260 mA (máximo) do barramento de 5 volts na backplane

• 12 mA (máximo) por grupo da fonte do usuário @ 5VDC (todas as saídas do grupo LIGADAS)

• 25 mA (máximo) por grupo da fonte do usuário @ 12VDC (todas as saídas do grupo LIGADAS)

• 44 mA (máximo) por grupo da fonte do usuário @ 24VDC (todas as saídas do grupo LIGADAS)

---
