IC693MDL340

Visão Geral do Produto

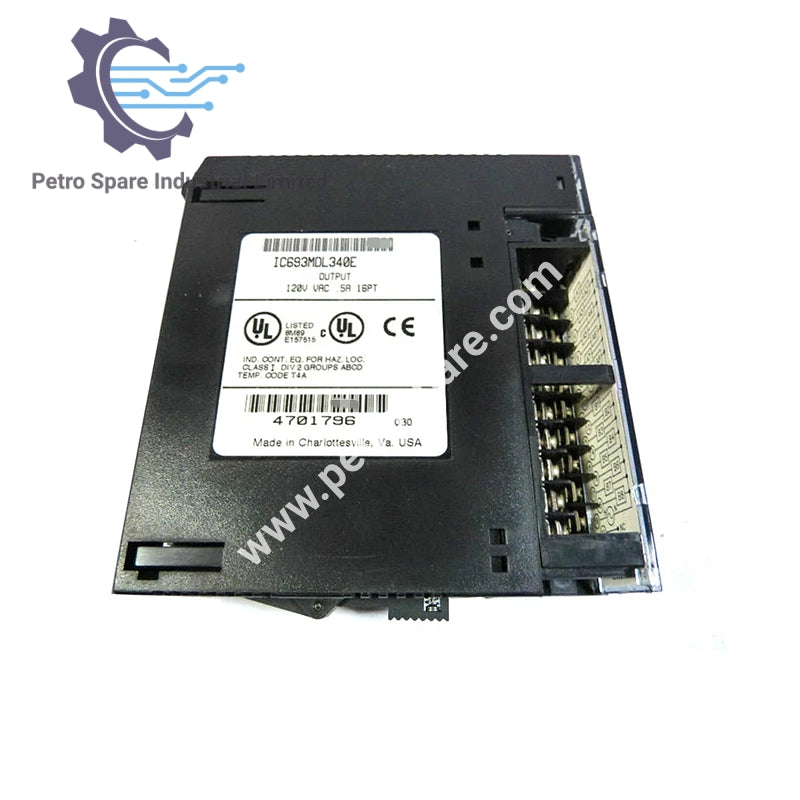

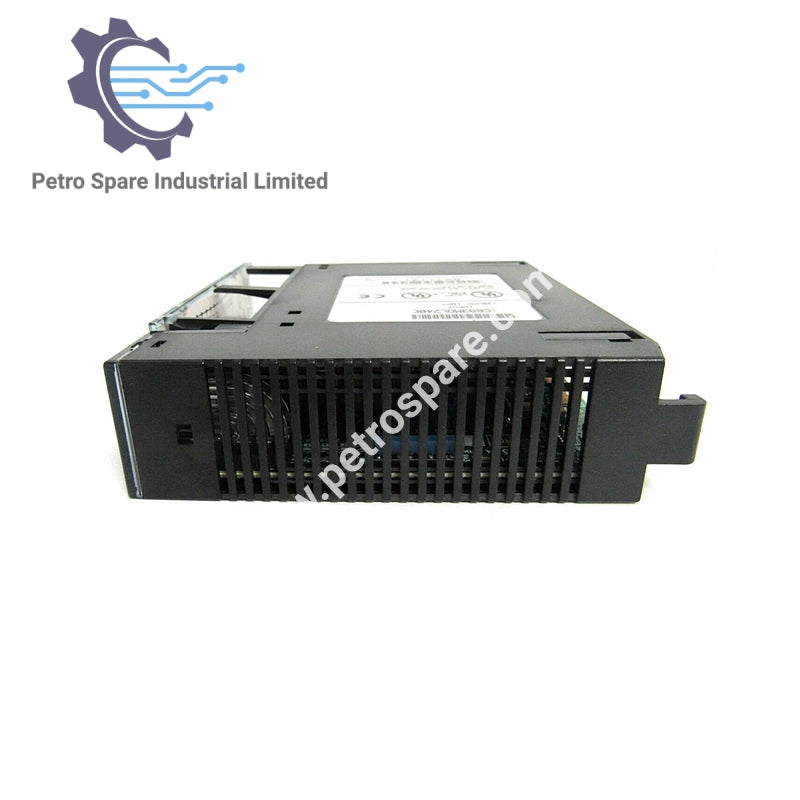

O IC693MDL340 é um Módulo de Saída AC de 120 V, 0,5 A para a Série GE Fanuc 90-30.

Especificações Elétricas

• Tensão Nominal: 120 volts AC

• Corrente de Saída: 0,5 A por ponto, máximo 3 A por grupo

• Frequência: 50/60 Hz

• Faixa de Tensão de Saída: 85–132 volts AC

• Número de Saídas: 16 (dois grupos isolados de 8)

Características

• Grupos: Dois grupos de saída isolados com comuns separados

• Proteção: Fusível de 3 A por grupo e snubber RC em cada saída

• Indicadores LED: Status da saída (A1 a A8), LED vermelho de falha de fusível

• Tempo de Resposta: Máx 1 ms LIGADO, máx ½ ciclo DESLIGADO

• Consumo de Energia: 315 mA do barramento de 5 V do backplane quando todas as saídas estão LIGADAS

Aspectos Mecânicos e Instalação

• Indicador de Alta Tensão: Inserto vermelho na porta articulada

• Montagem: Encaixa em qualquer slot de E/S nas placas base da Série 90-30 de 5 ou 10 slots

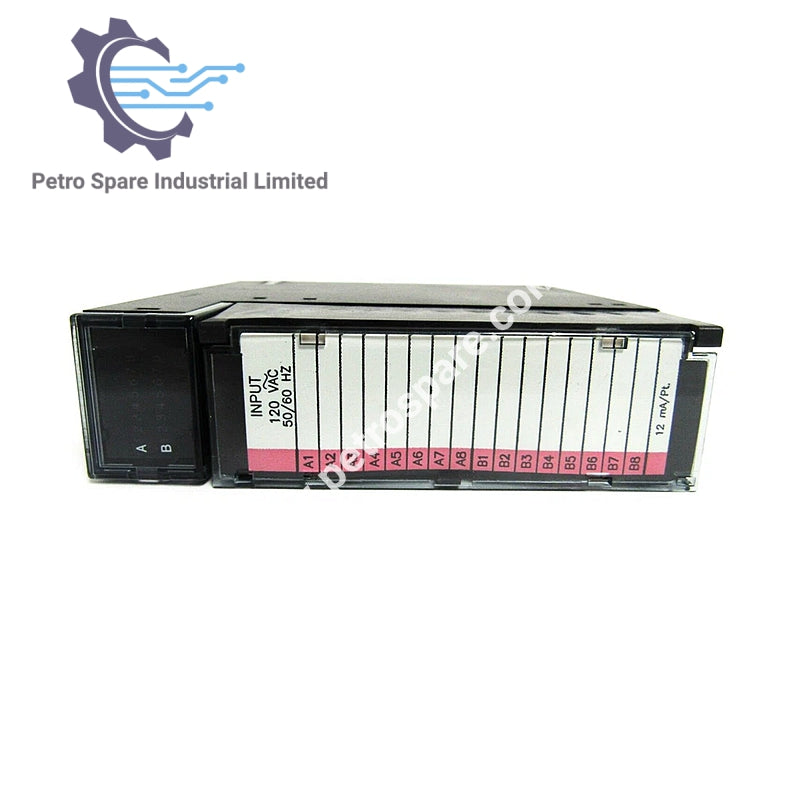

• Informações de Fiação: Fiação do circuito dentro da porta, identificação do circuito fora da porta

Notas

• Requer fonte de alimentação AC externa para operar as cargas

• Adequado para cargas indutivas e incandescentes

---
