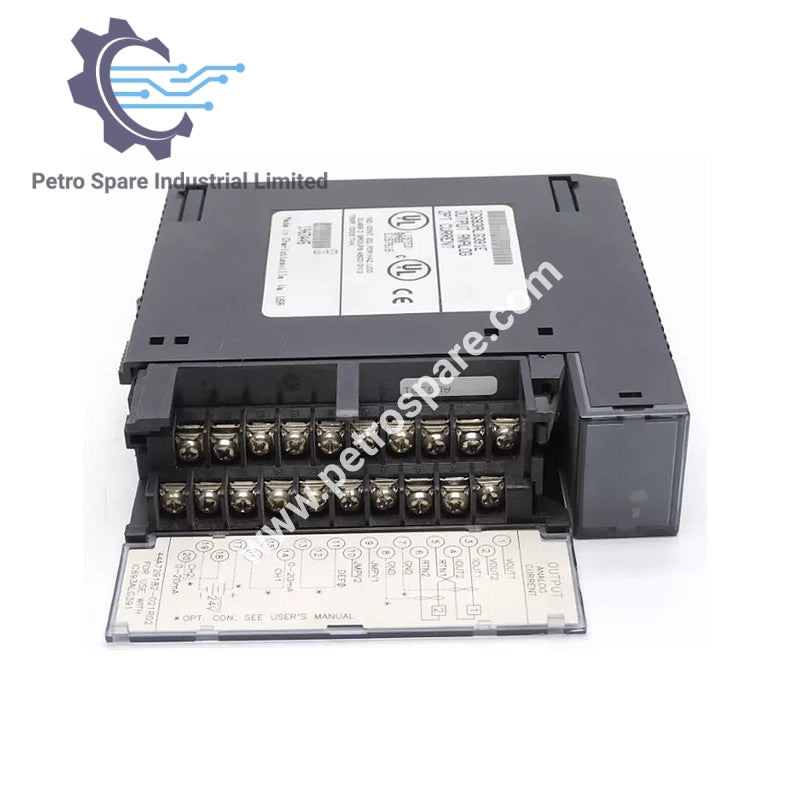

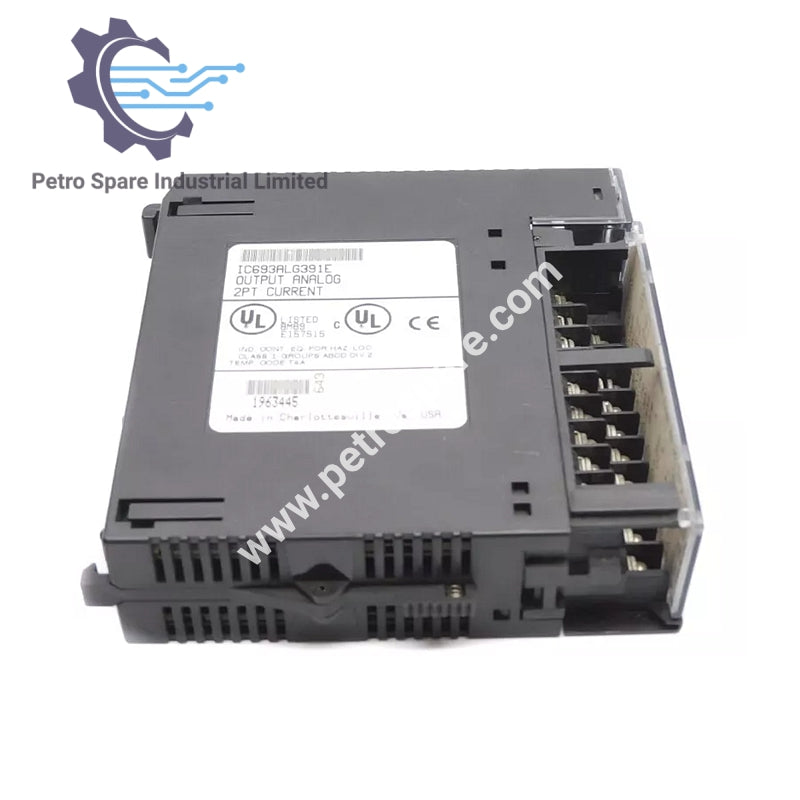

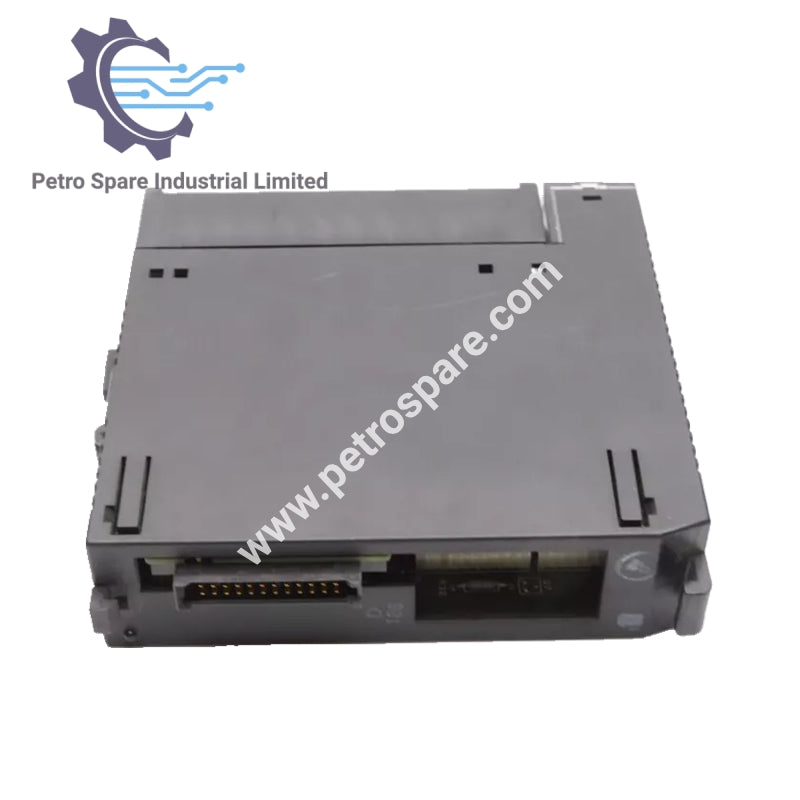

IC693ALG391

Visão Geral

O IC693ALG391 módulo de Saída Analógica de Corrente GE Fanuc é projetado para o PLC Série 90-30, fornecendo saída analógica de corrente confiável para várias aplicações industriais.

Especificações de Corrente e Tensão

• Faixa de Corrente de Saída: 4 a 20 mA e 0 a 20 mA

• Faixa de Tensão de Saída: 1 a 5 V e 0 a 5 V

• Calibração: Calibrado de fábrica para 4µA por contagem

• Tensão de Alimentação (nominal): +24 VCC, da fonte isolada +24 VCC no backplane ou fonte de tensão fornecida pelo usuário, e +5 VCC do backplane

• Faixa de Tensão de Alimentação Externa: 20 a 30 VCC

• Ripple da Tensão de Alimentação Externa: 10%

Detalhes de Desempenho

• Taxa de Atualização: 5 ms (aproximado, ambos os canais), determinado pelo tempo de varredura de E/S e depende da aplicação.

• Resolução:

• 4 a 20 mA: 4µA (1 LSB = 4µA)

• 0 a 20 mA: 5µA (1 LSB = 5µA)

• 1 a 5 V: 1 mV (1 LSB = 1 mV)

• 0 a 5 V: 1,25 mV (1 LSB = 1,25 mV)

• Precisão Absoluta:

• 4 a 20 mA: ±8µA a 25°C (77°F)

• 0 a 20 mA: ±10µA a 25°C (77°F)

• 1 a 5 V: ±50 mV a 25°C (77°F)

• 0 a 5 V: ±50 mV a 25°C (77°F)

Parâmetros de Carga e Isolamento

• Tensão Máxima de Conformidade: 25 V

• Carga do Usuário (modo corrente): 0 a 850 ohms

• Capacitância da Carga de Saída (modo corrente): 2000 pF

• Indutância da Carga de Saída (modo corrente): 1 H

• Carga Máxima de Saída (modo tensão): 5 mA (resistência mínima de 2K ohms) (capacitância máxima de 2000 pF)

• Isolamento: 1500 volts entre o lado de campo e o lado lógico

Consumo de Energia

• Consumo Interno de Energia: 30 mA da fonte +5V, 215 mA da fonte isolada +24 VDC do backplane ou fonte do usuário

Parâmetros Ambientais

• Temperatura de Operação: 0°C a +60°C (+32°F a +140°F)

• Temperatura de Armazenamento: –25°C a +70°C (–13°F a +158°F)

• Umidade: 5% a 95% (sem condensação)

• Vibração e Choque:

• Deslocamento de 0,2 polegadas de 5Hz a 10Hz

• 1 G de 10Hz a 200Hz

• 5 G duração de 10ms

---
