BMXDDM16025

Descrição

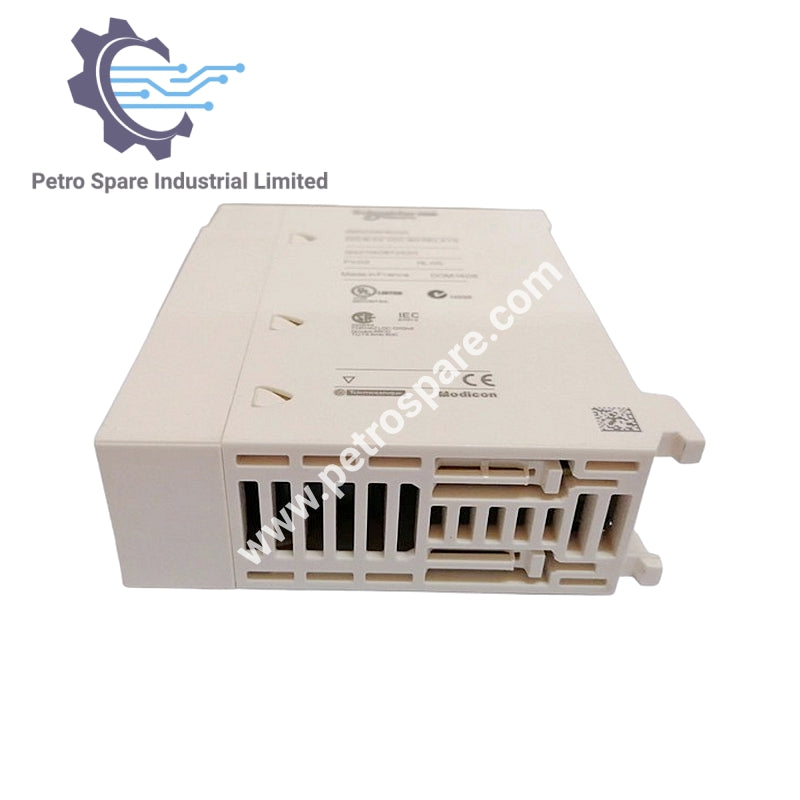

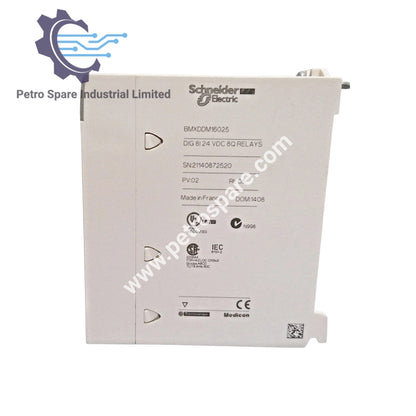

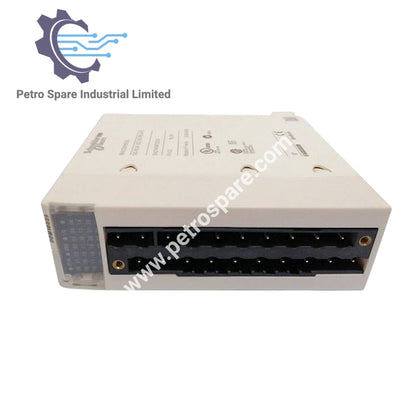

BMXDDM16025 é um módulo discreto de E/S mista Schneider Modicon X80 com 8 entradas DC e 8 saídas de relé, projetado para aplicações flexíveis AC/DC com alta durabilidade e proteção diagnóstica.

Identidade

• Número da Peça: BMXDDM16025

• Série: Modicon X80

• Tipo: Módulo Discreto de E/S Mista

Entradas Discretas

• Número: 8

• Tipo: Sumidouro de corrente (lógica positiva)

• Tensão: 24 V DC positivo

• Corrente: 3.5 mA

• Impedância: 6800 Ω

• Compatibilidade: Sensores de proximidade 2-fios/3-fios (IEC 60947-5-2, IEC 61131-2 Tipo 3)

• Alimentação do Sensor: 19–30 V CC

• Corrente no Estado 1: ≥ 2 mA

• Corrente no Estado 0: ≤ 1,5 mA

• Limite de Detecção de Tensão: > 18 V CC (OK), < 14 V CC (falha)

Saídas Discretas

• Número: 8

• Tipo: Relé

• Faixa de Tensão: 19–30 V CC / 19–264 V CA

• Corrente: 2000 mA

• Tempo de Resposta: ≤ 10 ms ativação, ≤ 8 ms desativação

• Corrente Mínima de Comutação: 1 mA em 5 V CC

• Tensão Máxima de Comutação: 125 V CC / 264 V CA

• Durabilidade Mecânica: 20.000.000 ciclos

Características Elétricas

• Dissipação de Potência: 3,1 W

• Tempo Típico de Resposta (CC): 4 ms

• Tempo Máximo de Resposta (CC): 7 ms

• Consumo Típico de Corrente: 79 mA em 3,3 V CC

• Confiabilidade MTBF: 940.000 h

Proteção

• Proteção de Entrada: Fusível externo por grupo, 0,5 A fusível rápido

• Proteção de Saída: Fusível externo por canal/grupo, fusível rápido

• Proteção contra Polaridade Reversa: Nas entradas

---
