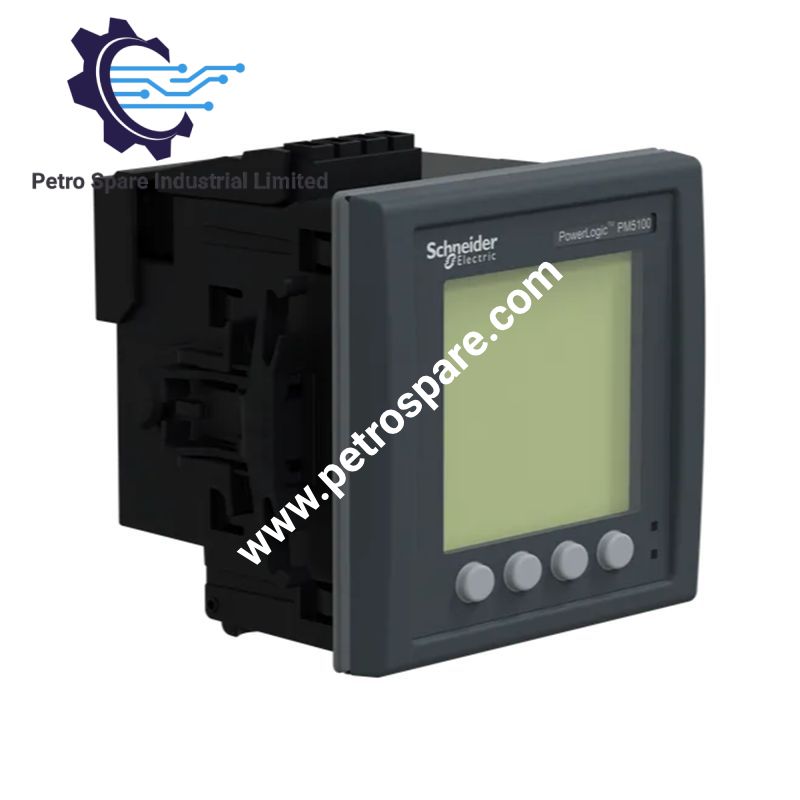

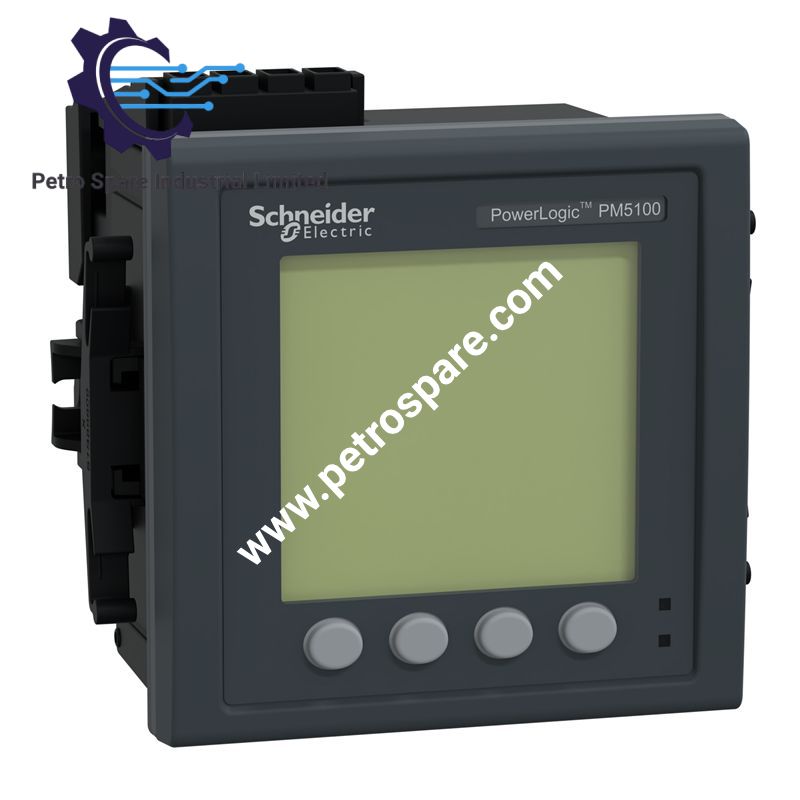

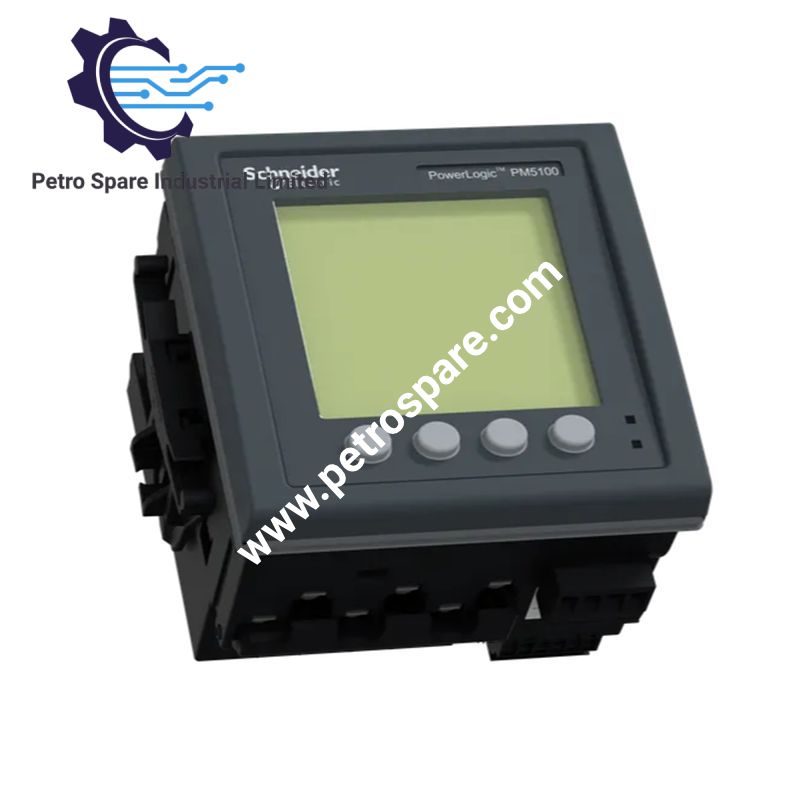

PM5110

Configurado para medição de energia elétrica e comunicação Modbus em sistemas de monitoramento PowerLogic PM5000, o Schneider Electric METSEPM5110 (medidor de energia PM5110) fornece medição direta de tensão, corrente, frequência, fator de potência, energia, potência ativa, potência reativa e dados de harmônicas por meio de interfaces RS485 Modbus.

Especificações de hardware

Parâmetro	Especificação
Modelo	METSEPM5110
Marca	Schneider Electric
Série	PowerLogic PM5000
Tipo de produto	Medidor de energia
Peso	380 g
Dimensões	96 mm W x 72 mm D x 96 mm H
Temperatura de operação	-25 a 70 deg C
Consumo de energia	11 VA máximo a 415 VAC
Tipo de display	LCD gráfico monocromático, 128 x 128 pixels
Tipo de montagem	Montagem embutida
Rede de medição	1P + N, 3P + N, 3P
Tensão de alimentação nominal	90-450 VAC, 45-65 Hz / 100-300 VDC
Corrente nominal de linha	1 A ou 5 A
Tensão de medição	35-760 VAC fase-fase / 20-440 VAC fase-neutro
Frequência de medição	45-65 Hz
Taxa de amostragem	64 amostras/ciclo
Medição da qualidade de energia	Até a 15ª harmônica
Classe de precisão de energia	Classe 0.5S IEC 62053-22
Saída digital	1 saída de pulso digital
Configuração de alarmes	33 alarmes configuráveis
Protocolo de comunicação	Modbus RTU, Modbus ASCII, JBUS
Interface de comunicação	RS485, 2 fios
Taxa de transmissão	9.6, 19.2, 38.4 kbaud
Grau de proteção	IP54 no display frontal, IP30 na parte traseira
Certificações	CE, cULus, IEC 61010-1, IEC 62053-22

RS485 Modbus e medição da qualidade de energia

O METSEPM5110 integra a aquisição de parâmetros elétricos à comunicação serial RS485 usando os protocolos Modbus RTU e ASCII. O mecanismo de medição coleta amostras das formas de onda elétricas a 64 amostras por ciclo e registra valores de tensão, corrente, frequência, fator de potência, potência ativa e reativa e energia. A análise de harmônicas permite medições até a 15ª harmônica para avaliação da qualidade de energia.

O medidor é compatível com configurações de redes monofásicas e trifásicas, com entradas para transformadores de corrente nominais de 1 A ou 5 A. A porta de comunicação RS485 fornece transmissão de dados por dois fios, com taxas de transmissão configuráveis, e permite o monitoramento remoto por meio de sistemas de controle baseados em Modbus.

Perguntas frequentes

P: Qual interface de comunicação está disponível no METSEPM5110?
R: O medidor fornece uma interface de comunicação RS485 de dois fios compatível com os protocolos Modbus RTU, Modbus ASCII e JBUS.

P: Que tipos de medições elétricas o PM5110 pode realizar?
R: O PM5110 mede tensão, corrente, frequência, fator de potência, energia, potência ativa, potência reativa e valores de harmônicas até a 15ª harmônica.

P: O METSEPM5110 é compatível com funções de saída digital?
R: Sim. O medidor inclui uma saída de pulso digital e é compatível com 33 funções de alarme configuráveis.

Diretrizes de instalação em campo

Instale o METSEPM5110 em uma abertura adequada de painel para montagem embutida, com a atribuição correta dos terminais para circuitos de tensão, entradas de transformadores de corrente, circuitos de controle, circuitos de saída digital e cabeamento de comunicação RS485.

Use cabo de par trançado blindado para a comunicação RS485 quando exigido pelo ambiente de instalação. Conecte as blindagens dos cabos de acordo com as práticas de aterramento do local para reduzir a interferência eletromagnética. Mantenha o cabeamento de comunicação separado dos condutores de potência de alta corrente para minimizar o acoplamento de ruído elétrico.

Verifique a sequência de fases, a polaridade dos transformadores de corrente, a faixa de tensão nominal e a configuração da rede antes de energizar o medidor. Confirme o endereçamento Modbus, a taxa de transmissão e os parâmetros de comunicação antes de integrar o dispositivo a uma rede de monitoramento.

---
