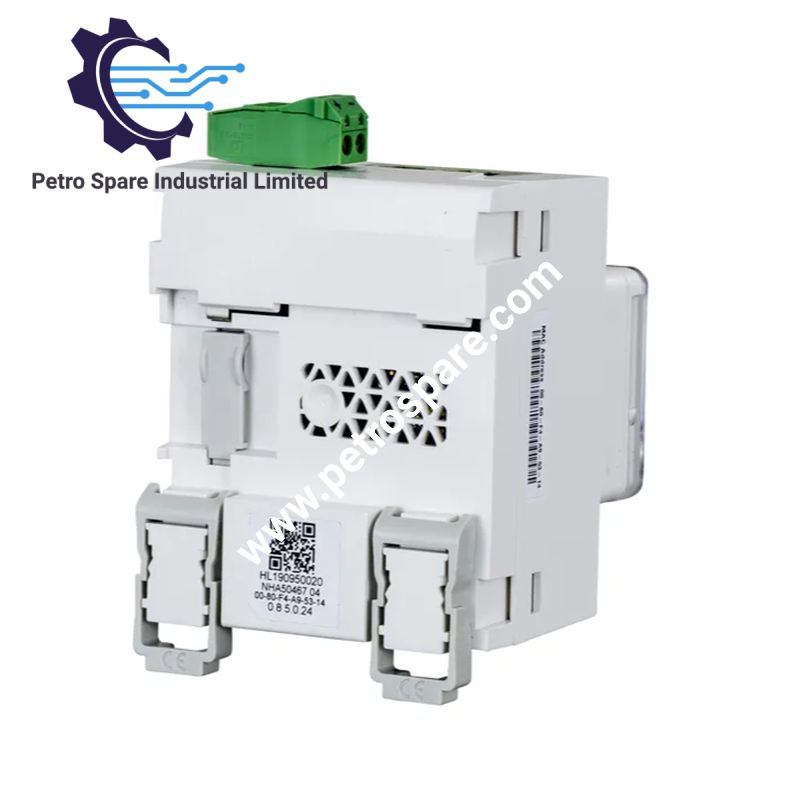

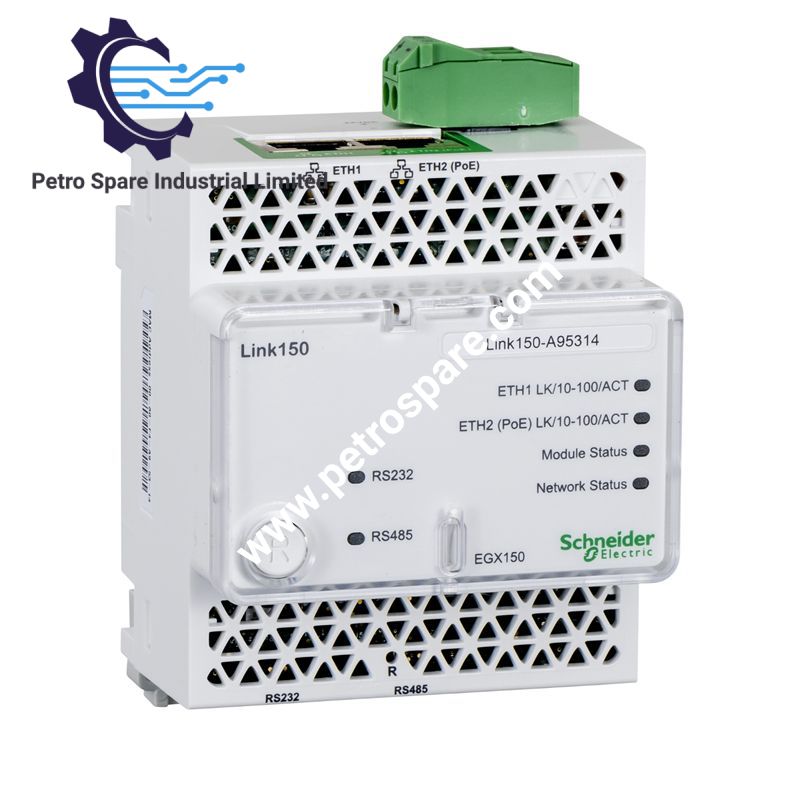

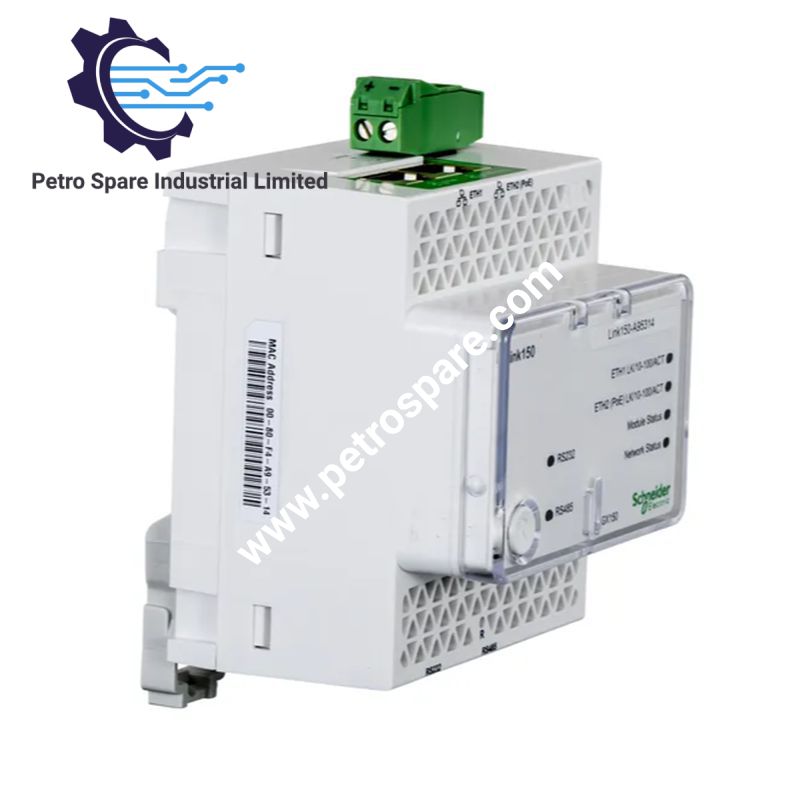

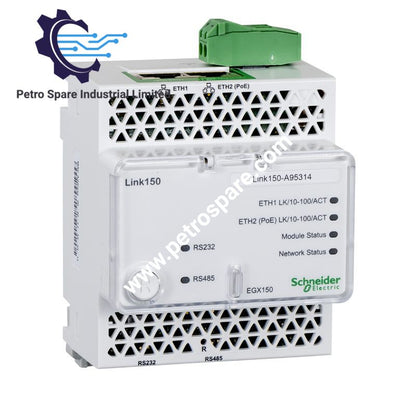

EGX150

Configurado para conversão de protocolo serial para Ethernet na plataforma Enerlin'X Link, o Schneider Electric EGX150 (Gateway Ethernet EGX150 Link 150) fornece comunicação direta entre dispositivos seriais Modbus e redes Ethernet por meio de alimentação externa de 24 VCC ou PoE IEEE 802.3af.

Especificações de hardware

Parâmetro	Especificação
Modelo	EGX150
Marca	Schneider Electric
Tipo de produto	Gateway Ethernet
Série	Enerlin'X Link 150
Aplicação do dispositivo	Gateway
Portas de comunicação	2 portas Ethernet; RS232 RJ45; RS485 RJ45
Comunicação Ethernet	10/100 Mbit/s, Modbus TCP/IP, FTP, HTTP, SNMP, PoE
Comunicação serial	RS232 / RS485
Protocolos seriais	Modbus RTU, Modbus ASCII, JBUS, PowerLogic (SY/MAX)
Taxa de transmissão serial	2400 a 57600 bauds, dependendo do protocolo
Alimentação externa	19,2-26,4 VCC, inferior a 500 mA
Alimentação PoE	IEEE 802.3af, Classe 3, 15 W
Consumo de corrente	130 mA a 24 VCC; 65 mA via PoE a 20 graus C
Consumo de energia	15 W no máximo via PoE
Isolamento da porta Ethernet	6 kV para Ethernet Modbus TCP/IP
Isolamento da porta serial	2,5 kV para comunicação serial Modbus
Montagem	Encaixe, trilho DIN de 35 mm
Dimensões	71 mm L x 105 mm A x 72 mm P
Peso	175 g
Temperatura de operação	-25 a 70 graus C
Temperatura de armazenamento	-40 a 85 graus C
Umidade relativa	5-95% sem condensação a 55 graus C
Proteção	IP40 no painel frontal dentro do invólucro, IP30 na carcaça, IP20 no bloco de terminais
Serviço web	Servidor web
Sinalização local	Atividade Ethernet, status do módulo, status da rede, LEDs de comunicação RS232 e RS485
Certificações	cULus, FCC Classe A, CE, RCM, UL, cUL
Origem	Indonésia

Ethernet e conversão de protocolo

O EGX150 fornece comunicação serial para Ethernet para dispositivos Modbus RTU, Modbus ASCII, JBUS e PowerLogic (SY/MAX). A comunicação Ethernet é compatível com Modbus TCP/IP a 10/100 Mbit/s, com operação em cadeia especificada para a interface Ethernet Modbus TCP/IP. As interfaces RS232 e RS485 são compatíveis com configurações mestre e escravo, de acordo com o protocolo serial selecionado.

O gateway pode receber alimentação de uma fonte externa de 19,2-26,4 VCC ou por meio de PoE IEEE 802.3af. As duas portas Ethernet fornecem indicação separada de atividade Ethernet, enquanto LEDs dedicados indicam o status do módulo e da comunicação de rede.

Perguntas frequentes

P: Quais interfaces seriais estão disponíveis no EGX150?

R: O EGX150 fornece interfaces RS232 RJ45 e RS485 RJ45 para comunicação serial Modbus RTU, Modbus ASCII, JBUS e PowerLogic (SY/MAX).

P: Quais fontes de alimentação o EGX150 pode utilizar?

R: O gateway aceita uma alimentação externa de 19,2-26,4 VCC ou PoE IEEE 802.3af. A operação via PoE é especificada em no máximo 15 W.

P: O EGX150 pode ser montado em um trilho DIN?

R: Sim. O dispositivo utiliza montagem por encaixe em um trilho DIN de 35 mm.

Diretrizes de instalação em campo

Monte o EGX150 em um trilho DIN de 35 mm dentro de um invólucro com espaço adequado para os conectores de comunicação RJ45 e os terminais de alimentação.

Conecte a alimentação externa ao terminal de alimentação designado e observe a faixa de entrada especificada de 19,2-26,4 VCC. Se for utilizado PoE, conecte a interface Ethernet a uma fonte de alimentação IEEE 802.3af compatível.

Sempre que possível, passe a fiação de comunicação RS232 e RS485 separadamente dos condutores de alimentação de alta tensão e de comutação de alta corrente. Mantenha a topologia de fiação RS485 prevista e aplique as práticas necessárias de referência de sinal e terminação da blindagem para o ambiente de instalação.

Após a energização, verifique os LEDs de atividade do link Ethernet, status do módulo, status da rede e comunicação serial. Confirme o protocolo serial, a taxa de transmissão, a paridade e a configuração mestre/escravo selecionados antes de colocar o gateway em serviço.

O EGX150 foi descontinuado e atingiu a data de fim de serviço informada em 31 de dezembro de 2024. A Schneider Electric identifica o PAS600 e o PAS600L como produtos de substituição recomendados; os requisitos de aplicação e interface devem ser verificados antes da substituição.

---
