BMXEHC0200

Visão Geral

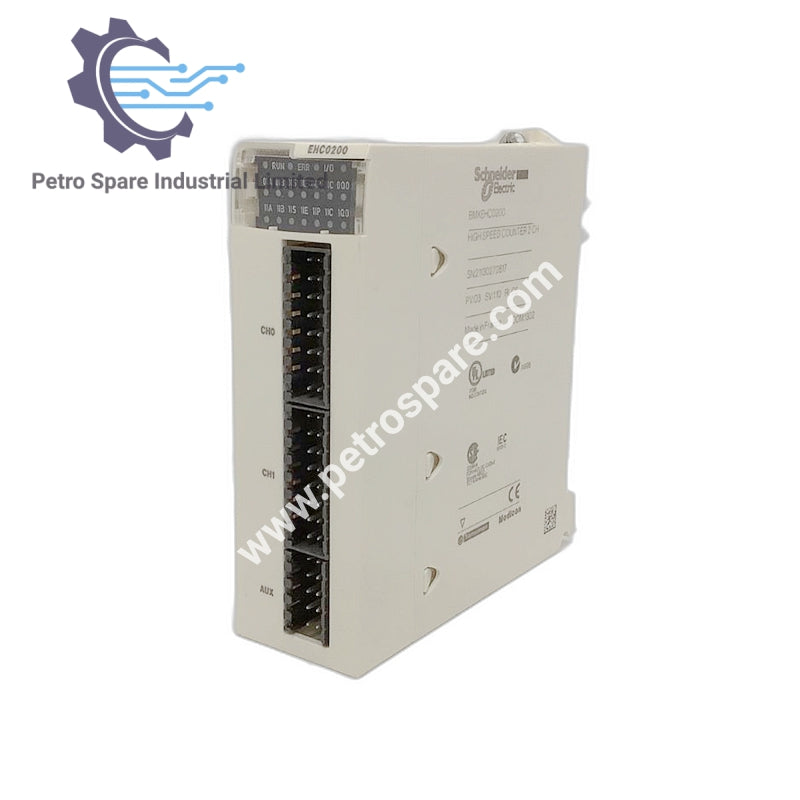

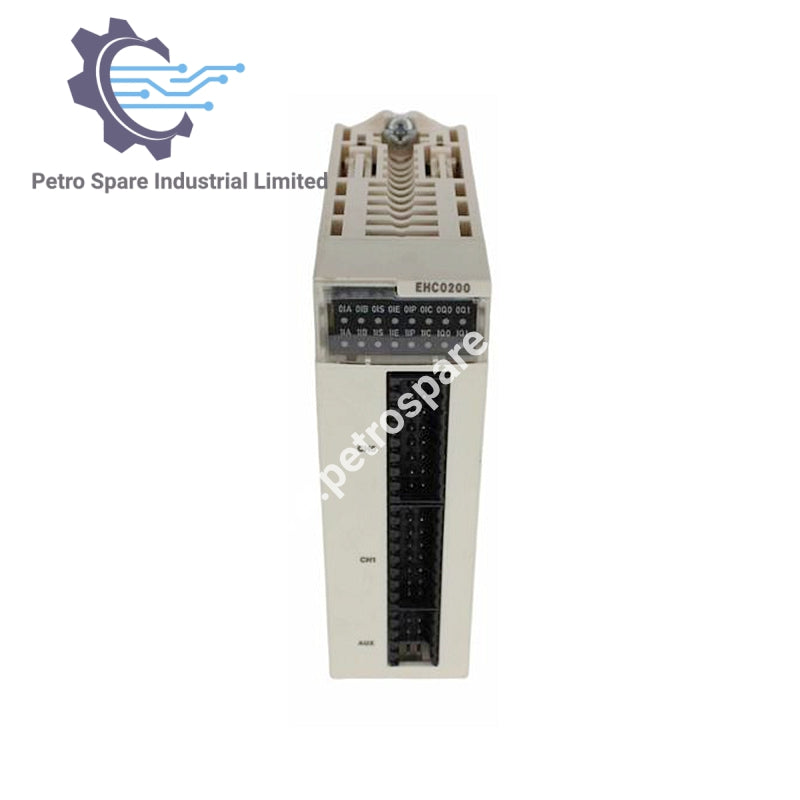

BMXEHC0200 é um módulo contador de 2 canais de alta velocidade projetado para plataformas de automação Modicon M340, suportando múltiplas funções de contagem e frequência.

Informações Gerais

• Gama de Produto: Plataforma de automação Modicon M340

• Tipo de Produto: Módulo contador

• Número de Canais: 2

• Frequência Máxima de Contagem: 60000 Hz

• Número de Entradas: 6

• Número de Saídas: 2

Especificações de Entrada

• Compatibilidade de Entrada:

• Sensor de proximidade 2-fios/3-fios 19,2–30 V

• Encoder incremental com saídas push-pull (10–30 V totem pole)

• Tensão de Entrada: 24 V CC tipo 3

• Tipo de Entrada: 3 entradas auxiliares, 3 de alta velocidade

• Limites de Tensão de Entrada: Até 30 V

• Corrente de Entrada: 2 mA a 11 V

• Tensão Estado 1 Garantida: 11–30 V

• Corrente Estado 1 Garantida: ≥ 6 mA

• Tensão Estado 0 Garantida: < 5 V

• Corrente Estado 0 Garantida: ≤ 1,5 mA

Especificações de Saída

• Tensão de Saída: 24 V CC

• Lógica de Saída Discreta: Configurável positiva ou negativa

• Corrente Máxima de Saída:

• 2 A por módulo

• 0,5 A por saída

• Limites de Tensão de Saída: 19,2–30 V

• Corrente Máxima de Carga:

• 1 A por módulo

• 0,5 A por saída

• Corrente Máxima de Fuga: 0,1 mA no estado 0

• Queda Máxima de Tensão: < 3 V no estado 1

• Proteção contra sobrecarga de saída: Integrada

• Proteção contra curto-circuito de saída: 1,5 A integrada

• Tempo de Sobreposição: 0,2 ms

Capacidades Funcionais

• Funções do contador:

• Contagem de loop (módulo)

• Modulação de largura

• Contagem regressiva

• Medir períodos de tempo

• Contagem de razão

• Contar eventos

• Contador de 32 bits

• Medidor de frequência

• Tempo de Ciclo: 1 ms

Elétrico e Físico

• Tensão de Isolamento: 1500 V por 60 s

• Consumo de Corrente:

• 200 mA a 3,3 V CC barramento

• 40 mA a 24 V CC rack

• 80 mA a 24 V CC sensor

• Conexão Elétrica:

• 1 × conector de 10 pinos (entrada auxiliar e alimentação do sensor)

• 2 × conectores de 16 pinos (fiação do sensor para contador 0 e contador 1)

• Formato do Módulo: Padrão

• Peso Líquido: 0,247 lb (0,112 kg)

---
