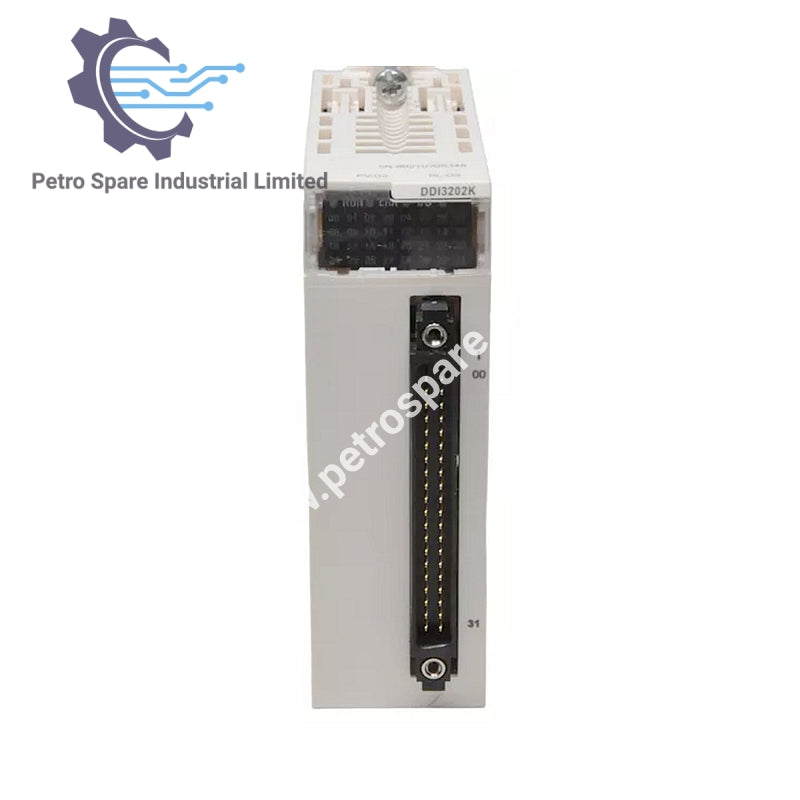

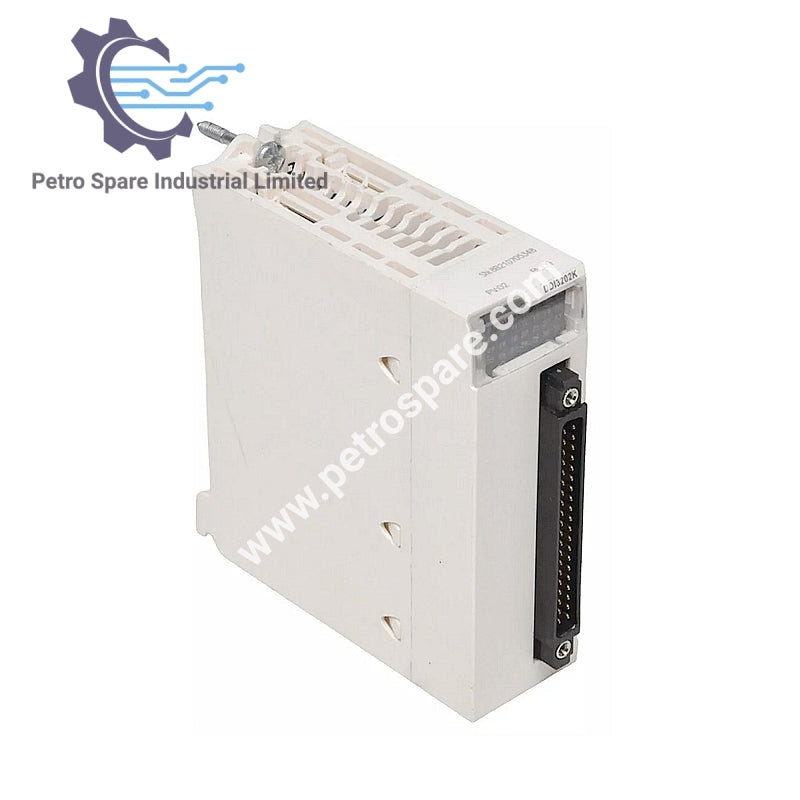

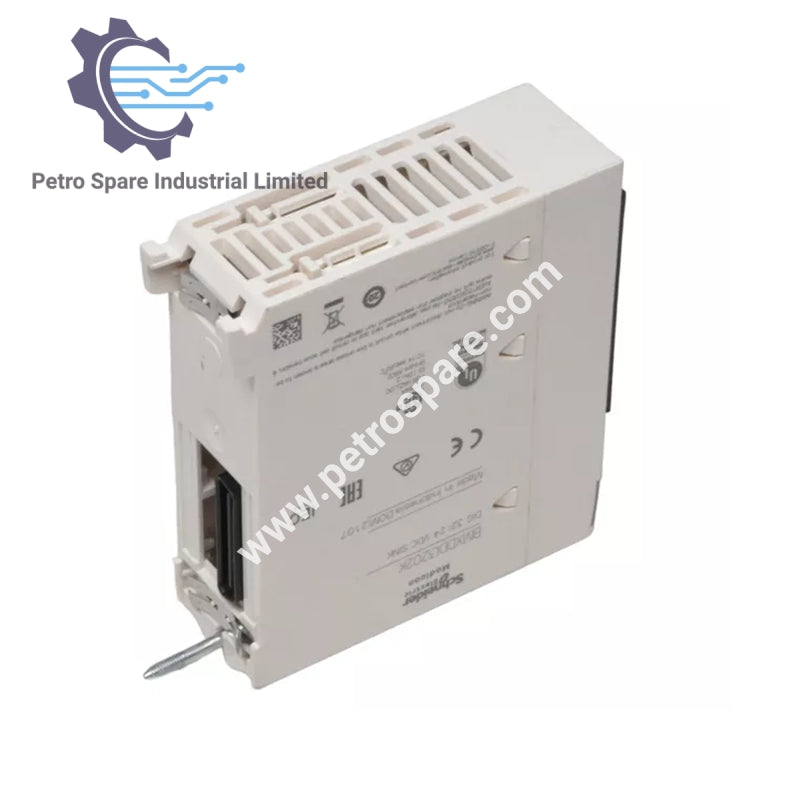

BMXDDI3202K

Visão Geral

O BMXDDI3202K é um módulo de entrada discreta da série M340 da Schneider, projetado para lidar com 16 entradas digitais com recursos robustos de proteção e confiabilidade para aplicações de automação industrial.

Especificações Elétricas

• Fonte de Alimentação do Sensor: 19...30 V

• Estado de Tensão 1 Garantido: ≥ 11 V

• Corrente Estado 1 Garantida: ≥ 2 mA

• Tensão Estado 0 Garantida: ≤ 5 V

• Corrente Estado 0 Garantida: ≤ 1,5 mA

• Impedância de Entrada: 9600 Ω

• Resistência de Isolamento: > 10 MΩ a 500 V DC

• Dissipação de Potência: ≤ 3,9 W

• Consumo Típico de Corrente: 140 mA a 3,3 V CC

• Confiabilidade MTBF: 696.320 horas

• Tipo de Proteção: Proteção contra polaridade reversa

Desempenho

• Tempo Típico de Filtragem CC: 4 ms

• Tempo Máximo de Filtragem CC: 7 ms

• Paralelismo de Entradas: Não suportado

• Limiar de Detecção de Tensão:

• Falha do Sensor: < 14 V CC

• Sensor OK: > 18 V CC

Indicadores

• LED de Status:

• 1 LED vermelho para erro do módulo (ERR)

• 1 LED verde para operação do módulo (RUN)

• 1 LED verde por canal para diagnóstico do canal

• 1 LED vermelho para módulo E/S

Proteção

• Fusível: 1 fusível externo por grupo de canal, 0,5 A de ação rápida

Dimensões e Peso

• Peso do Produto: 0.112 kg

---
