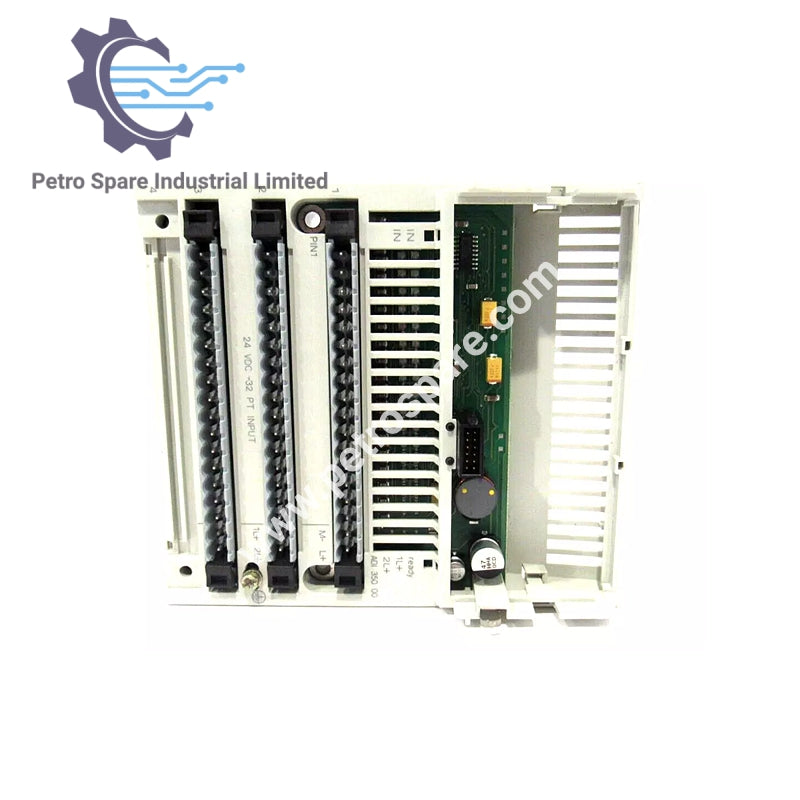

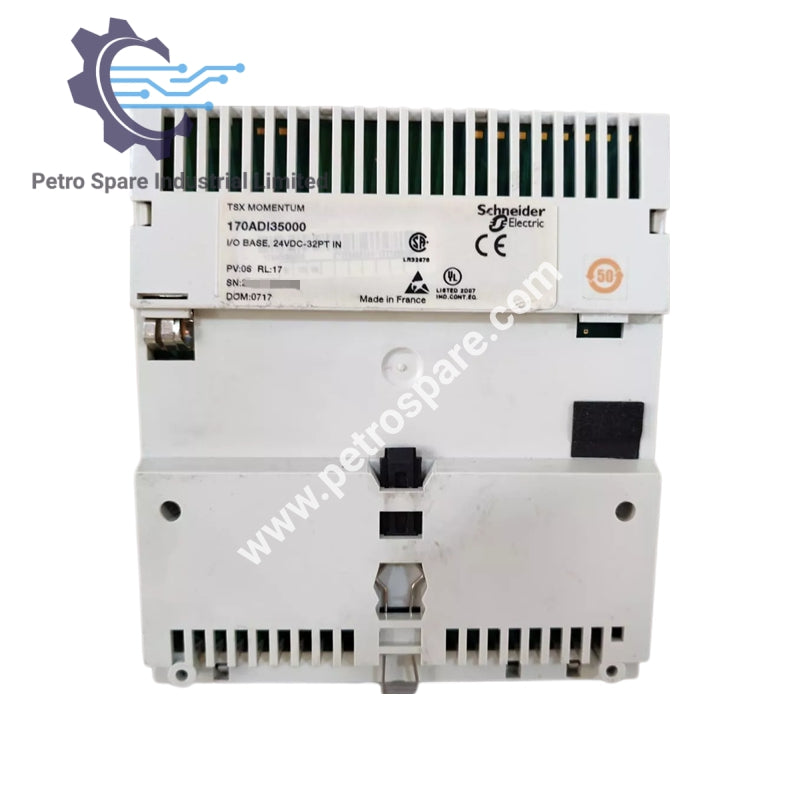

170ADI35000

Visão Geral

O 170ADI35000 é um Módulo de Entrada Discreta 32 Entradas 24 V CC da Schneider, projetado para aplicações industriais de alto desempenho com tempos de resposta rápidos e capacidades robustas de isolamento.

Especificações Elétricas

• Lógica de Entrada Discreta: Positiva

• Limites de Tensão de Entrada: 24 V

• Faixa de Tensão: -3...30 V

• Tensão Estado 0 Garantida: -3...5 V

• Tensão Estado 1 Garantida: 11...30 V

• Corrente Estado 0 Garantida: <= 1,2 mA

• Corrente Estado 1 Garantida: >= 2,5 mA

• Resistência de Entrada: 4 kOhm

• Tempo de Resposta:

• 2,2 ms do estado 0 para o estado 1

• 3,3 ms do estado 1 para o estado 0

Isolamento e Alimentação

• Isolamento entre Canais e Barramento: 500 V CA

• Dissipação de Energia:

• 5,5 W típico

• 8,5 W máximo

Sinalização Local e Consumo

• Sinalização Local: 32 LEDs para status do canal

• Consumo de Corrente: <= 250 mA 24 V CC

Dimensões Físicas

• Profundidade: 1.9 in (47.5 mm)

• Altura: 5,6 pol (141,5 mm)

• Largura: 4,9 pol (125 mm)

• Peso Líquido: 0,4 lb (0,2 kg)

Condições Ambientais

• Certificações do Produto: UL, CSA

• Resistência a Descarga Eletrostática:

• 4 kV contato (IEC 801-2)

• 8 kV no ar (IEC 801-2)

• Resistência a Campos Eletromagnéticos: 9,1 V/m (10 V/m) 80...1000 MHz (IEC 801-3)

• Temperatura do Ar Ambiente para Operação: 32…140 °F (0…60 °C)

• Temperatura do Ar Ambiente para Armazenamento: -40…185 °F (-40…85 °C)

• Umidade Relativa: 95% sem condensação

• Altitude de Operação: <= 16404,2 pés (5000 m)

---
