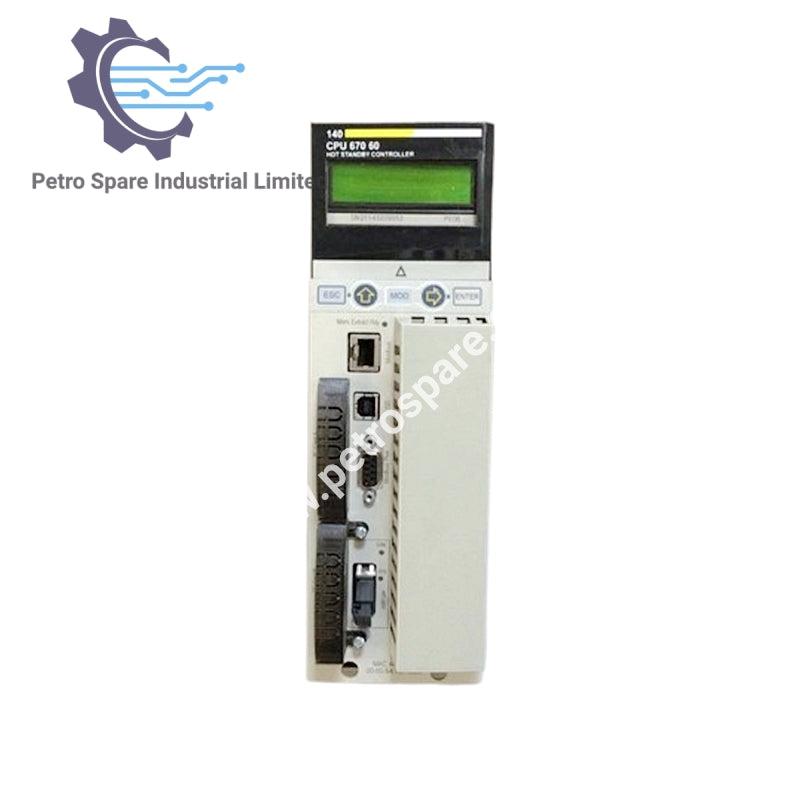

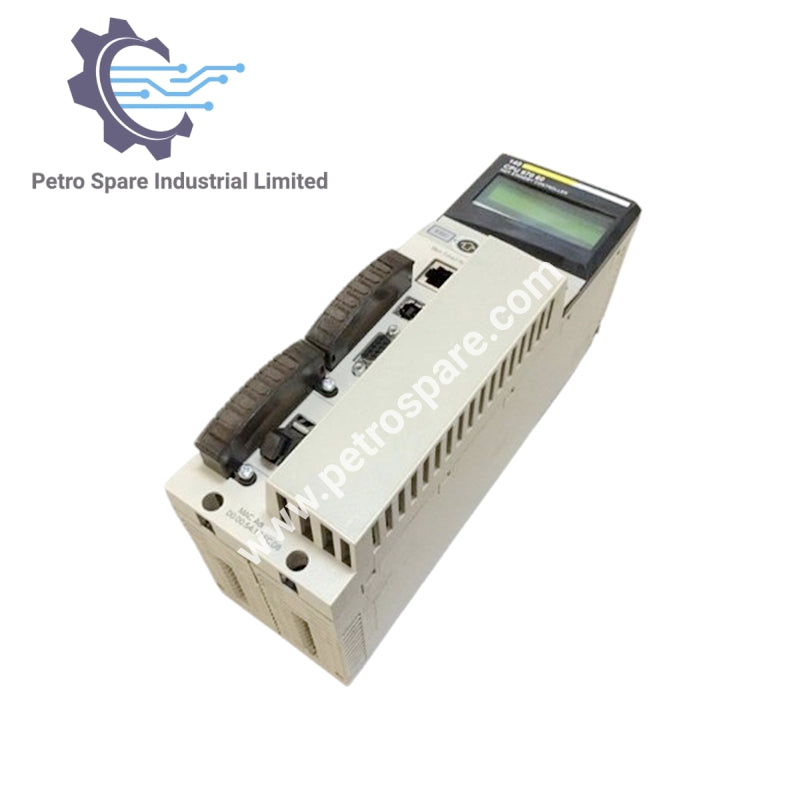

140CPU67060

Visão geral do produto

• Modelo: 140CPU67060

• Marca: Schneider Electric

• Tipo: Módulo de Processador Unity Hot Standby

Especificações gerais

• Modo de transmissão: Multi modo

• Frequência do clock: 266 MHz

• RAM interna: 512 kB

• Corrente do barramento: 2500 mA

• Expansão de memória:

• Memória de programa de 7168 kB via PCMCIA

• Armazenamento de arquivo de 8 MB via PCMCIA

Rack e slots

• Número de slots: 4, 2, 10, 16, 6

• Número de racks: 2 local

Configuração de E/S

• E/S discreta distribuída: 8000 entradas, 8000 saídas por rede Modbus Plus

• E/S discreta remota (S908): 0 (não configurável)

• E/S remota Ethernet: Até 6 drops (X80)

• E/S discreta local: 0 (proibido em aplicações Hot Standby)

• E/S analógica distribuída: 500 entradas, 500 saídas por rede Modbus Plus

• E/S analógica remota (S908): 0 (não configurável)

• E/S analógica Ethernet: Até 6 drops (X80)

• E/S analógica local: 0 (proibido em aplicações Hot Standby)

• E/S específicas para aplicação: Link serial, contador, marcação de tempo precisa, entradas de interrupção de alta velocidade

Opções de comunicação

• Conexões integradas:

• 1 Modbus Plus

• 1 Modbus

• 1 USB

• 1 fibra óptica (link Hot Standby)

• Suporte a módulo opcional: Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max

• Número máximo de conexões:

• 1 USB

• 2 AS-Interface (distribuído)

• 4 AS-Interface (remoto)

• 1 Modbus RS232/485 (ASCII)

• 3 Ethernet TCP/IP (local)

• 3 Modbus Plus (local)

• 3 Profibus DP (local)

• Conexões elétricas:

• 1 SUB-D 9 (Modbus Plus)

• 1 RJ45 (Modbus)

• 1 MT-RJ (fibra óptica Hot Standby)

Processamento e tarefas

• Estrutura da aplicação:

• 1 tarefa mestre cíclica/periódica

• 1 tarefa rápida periódica (proibida no Hot Standby)

• 128 tarefas de interrupção de E/S (proibidas no Hot Standby)

• 128 tarefas de interrupção (proibidas no Hot Standby)

• 32 tarefas de interrupção de temporizador (proibidas no Hot Standby)

• 4 tarefas auxiliares (proibidas no Hot Standby)

• Taxa de instruções:

• 10,28 Kinst/ms (100% Booleano)

• 10,07 Kinst/ms (65% Booleano, 35% numérico)

• Sobrecarga do sistema:

• 0,2 ms (tarefa rápida)

• 1 ms (tarefa mestre)

LEDs e diagnósticos

• Atividade Ethernet: 1 LED verde

• Colisão Ethernet: 1 LED vermelho

Configurações do sistema

• Função de chave: Chave para ligar/desligar a porta de memória

• Suporte Hot Standby: Sim

• Controle de processo: Sim

---
