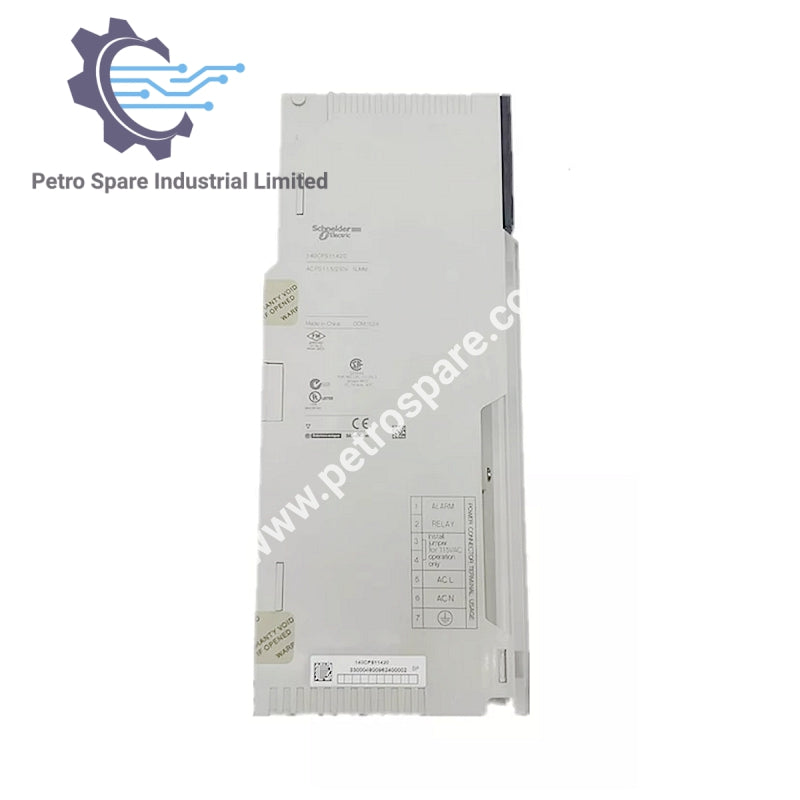

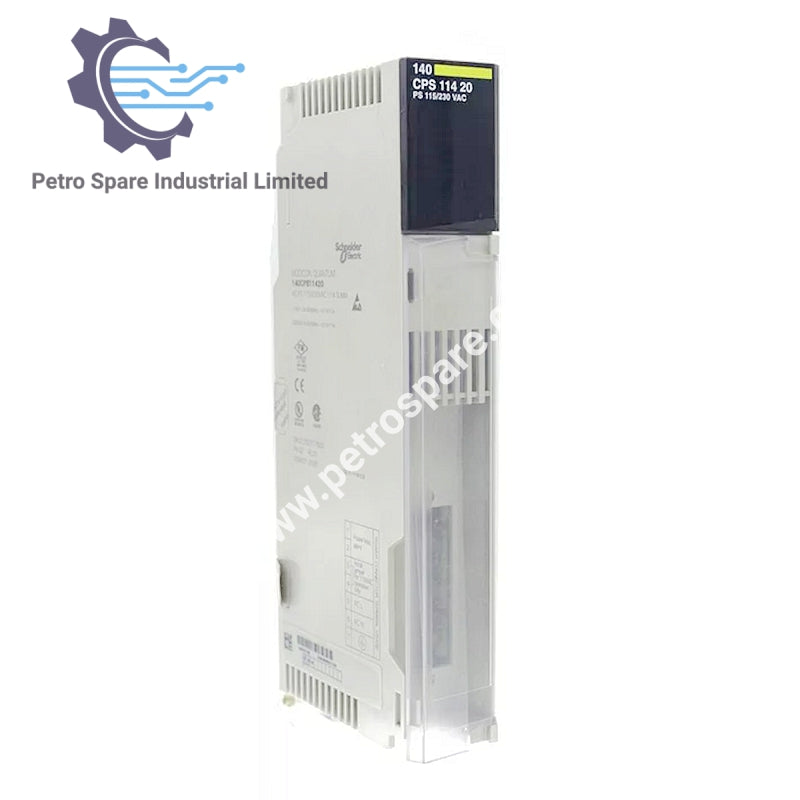

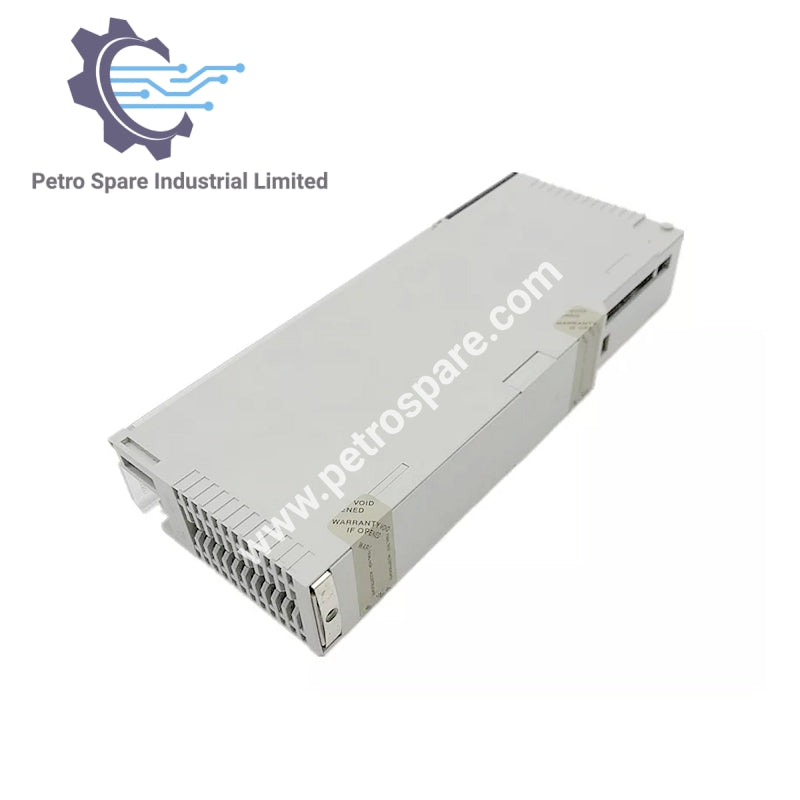

140CPS11420

Visão Geral

• Modelo: 140CPS11420
• Tipo: Módulo de Fonte de Alimentação
• Plataforma: Automação Modicon Quantum
• Tipo de Fonte de Alimentação: Somável ou independente

Detalhes de Entrada e Energia

• Tensão de Entrada:
  • 230 V CA (170...276 V)
  • 115 V CA (93...132 V)
• Frequência: 47...63 Hz
• Corrente de Entrada:
  • 750 mA (230 V CA)
  • 1300 mA (115 V CA)
• Corrente de Surto:
  • 38 A (115 V CA)
  • 19 A (230 V CA)
• Potência Nominal: 130 VA
• Fusível: 2 A de ação lenta

Saída e Proteção

• Tensão de Saída: 5,1 V CC
• Corrente de Saída:
  • 20 A (somável, 60°C)
  • 11 A (independente, 60°C)
• Recursos de Proteção:
  • Proteção contra sobretensão na saída: Interna
  • Proteção contra sobrecarga na saída: Interna
• Dissipação de Potência: 6 + (1,5 × Iout) onde Iout está em A

Sinalização e Alarmes

• Saída de Alarme: 1 NC, 6 A, 220 V (falha na fonte de alimentação)
• Sinalização Local: LED verde (PWR OK)

Informações Gerais

• Formato do Módulo: Padrão
• Peso: 0,65 kg
• Marcações: CE

Condições Ambientais

• Normas:
  • CSA C22.2 Nº 142
  • UL 508
• Certificações: CUL
• Resistência a Descarga Eletrostática: 8 kV (ar), 4 kV (contato), IEC 801-2
• Resistência a Campo Eletromagnético: 10 V/m (80...2000 MHz), IEC 801-3
• Temperatura de Operação: 0...60°C
• Temperatura de Armazenamento: -40...85°C
• Umidade: 95% (sem condensação)
• Altitude de Operação: ≤ 5000 m

---
