140ACI03000C

Visão Geral do Produto

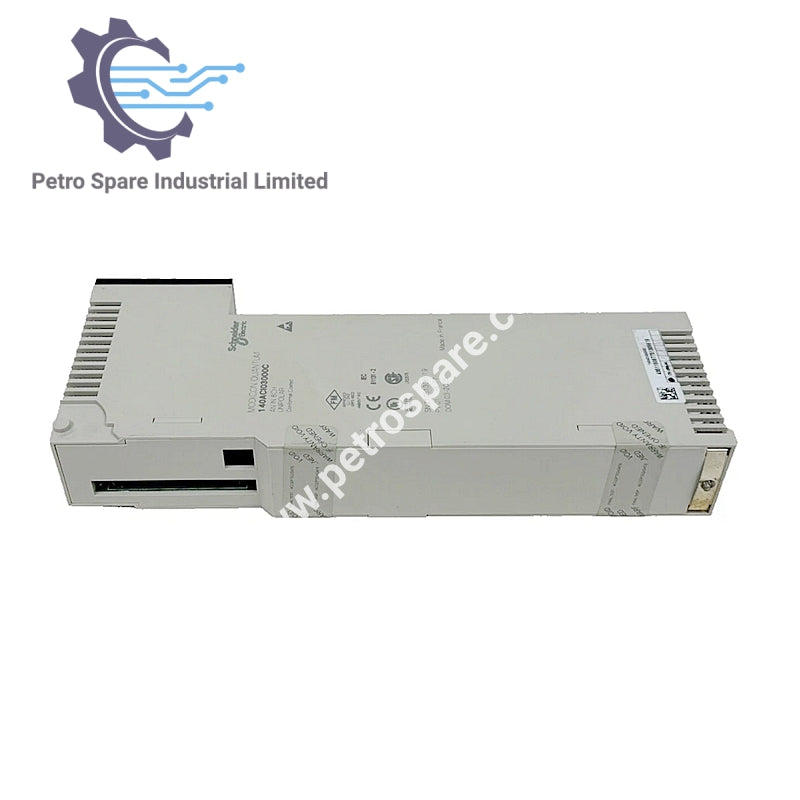

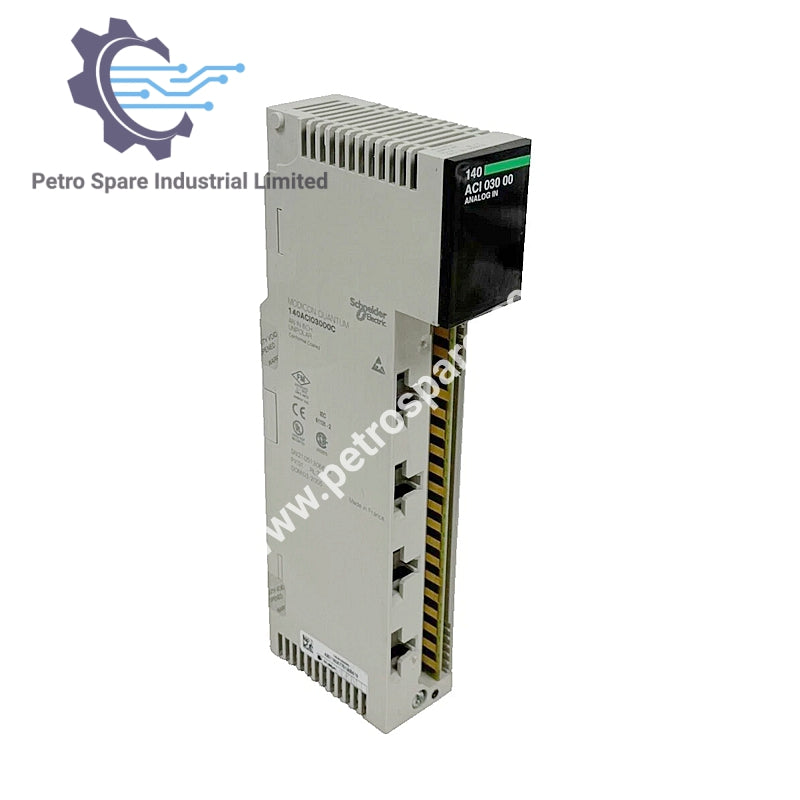

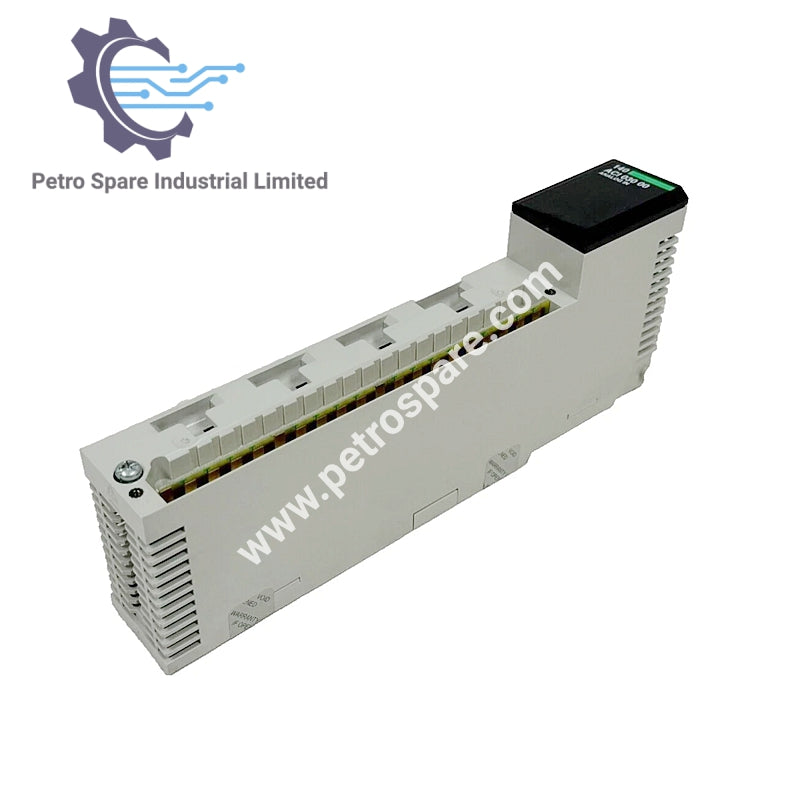

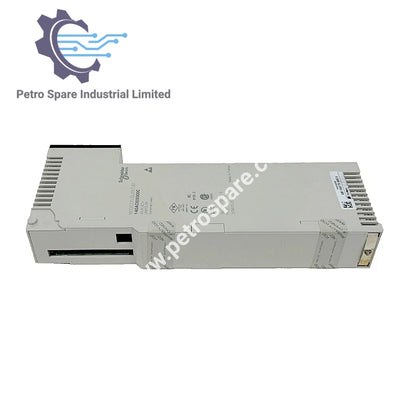

140ACI03000C é um módulo de entrada analógica de 8 canais para sistemas Schneider Modicon Quantum.

Especificações de Entrada

• Número de Entradas: 8 canais diferenciais

• Faixa de Medição Linear: 1–5 V, 4–20 mA

• Entrada Máxima Absoluta: 50 V DC, 25 mA

• Impedância de Entrada: 250 Ω para corrente ±0,01%, >20 MΩ para tensão

• Resolução: 12 bits

• Precisão: ±0,05% da escala completa, máximo ±0,1%

• Erro de Linearidade: ±0,04%

• Deriva de Precisão (Temperatura): ≤0,005% FS/°C

• Rejeição de Modo Comum: >72 dB a 60 Hz

Isolamento

• Entre Canais e Barramento: 1000 V DC, 3000 V DC por 60 s

• Entre Canais: 30 V DC

Desempenho

• Tipo de Filtro: Filtro passa-baixa de polo único, 3 dB a 15 Hz ±20%

• Tempo de Atualização: 5 ms

• Detecção de Falhas: Fio rompido 4–20 mA, subtensão 1–5 V

Sinalização

• Indicadores LED:

• 1 LED verde para comunicação do barramento

• 1 LED vermelho para falha externa

• 8 LEDs verdes para canal ligado

• 8 LEDs vermelhos para falha no canal

Elétrico

• Requisito de Corrente do Barramento: 240 mA

• Dissipação de Potência: 2 W

Físico

• Formato do Módulo: Standard

• Peso: 0,3 kg

---
