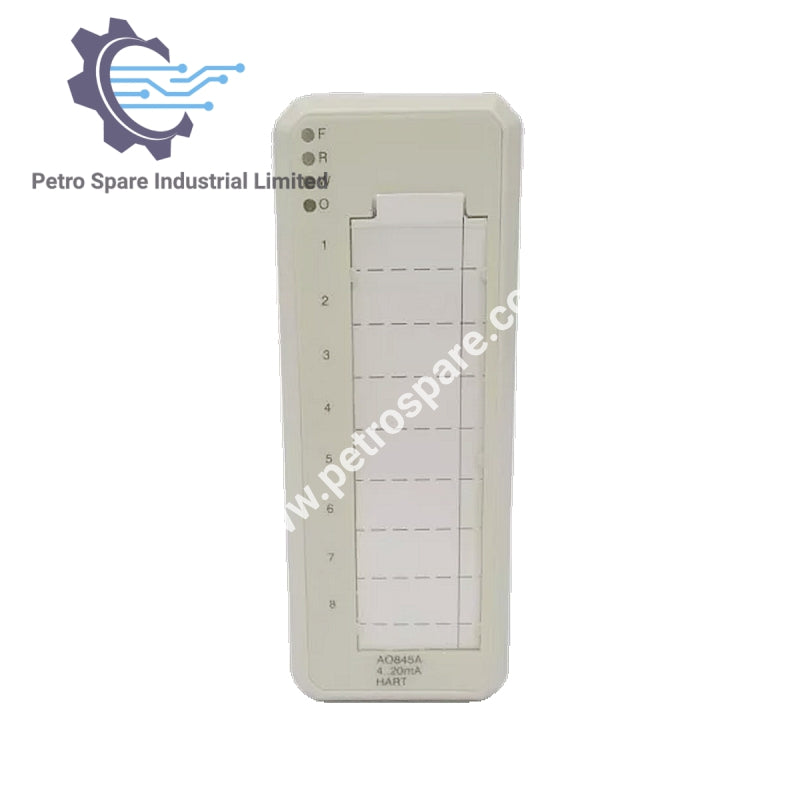

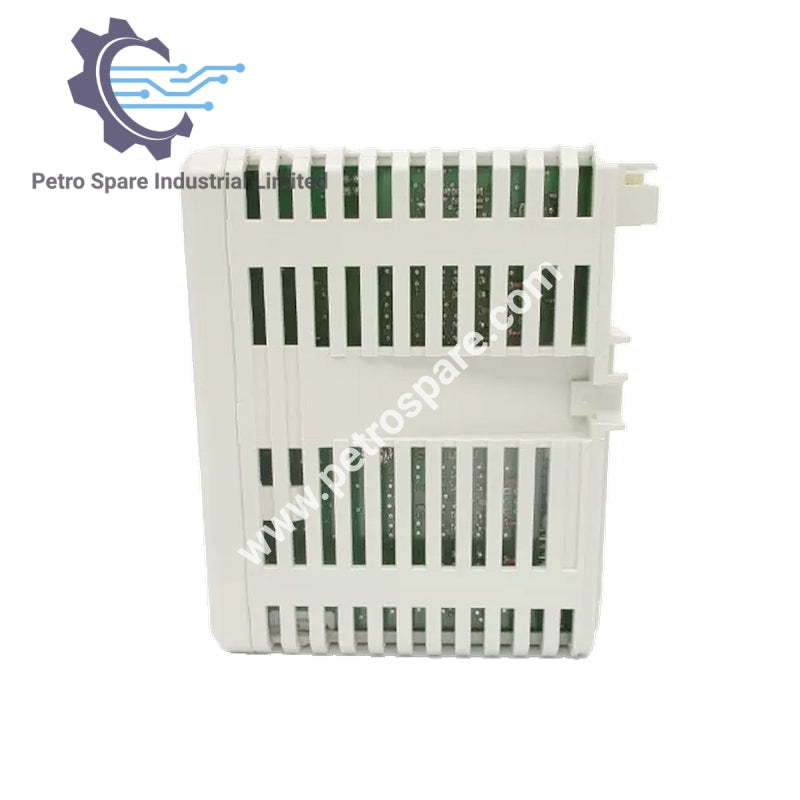

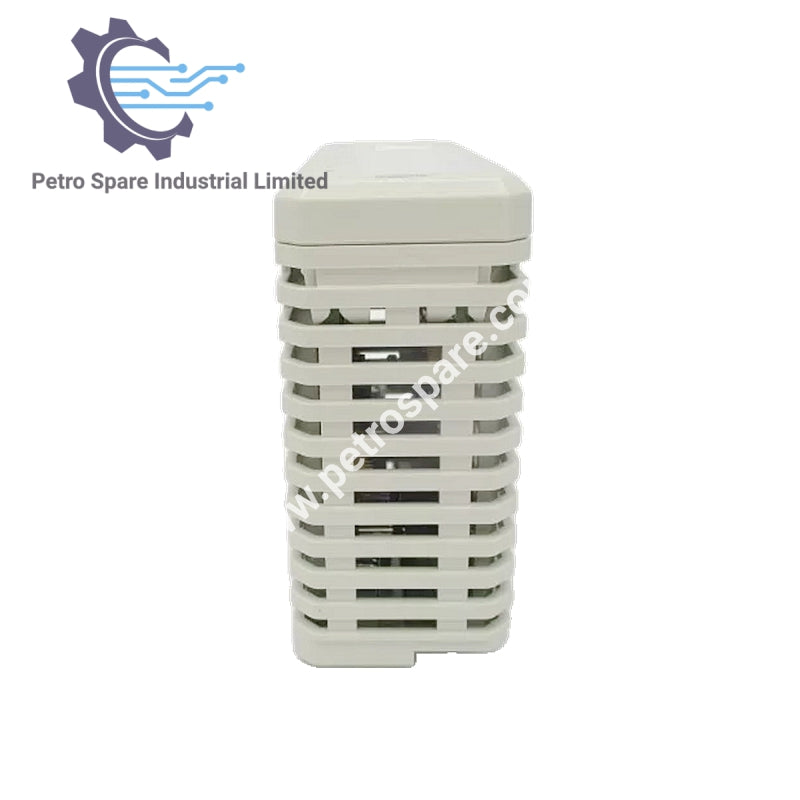

AO845A

Visão Geral

• Modelo: AO845A
• Marca: ABB
• Tipo: Saída Analógica
• Especificação do Sinal: 4..20 mA
• Número de Canais: 8
• HART: Sim
• Redundância: Sim
• Segurança Intrínseca: Não
• Mecânica: S800

Especificações Técnicas

• Resolução: 12 bits
• Isolamento: Isolado em grupo do terra
• Faixa Inferior/Superior: -12,5% / +15%
• Carga de Saída: Máx. 750 Ω
• Erro: Máx. 0,1%
• Deriva de Temperatura: Máx. 50 ppm/°C
• Tempo de Subida: Filtro de saída: Desativado 23 ms, Ativado máx. 4 mA / 12,5 ms
• Filtro de Entrada (Tempo de Subida 0-90%): 23 ms (0-90%), máx. 4 mA / 12,5 ms
• Tempo de Ciclo de Atualização: 10 ms
• Limitação de Corrente: Protegido contra curto-circuito, saída com corrente limitada

Energia & Isolamento

• Comprimento Máximo do Cabo de Campo: 600 metros (656 jardas)
• Tensão Nominal de Isolamento: 50 V
• Tensão de Teste Dielétrico: 500 V AC
• Dissipação de Energia: Tip. 3,5 W
• Consumo de Corrente +5 V Modulebus: Máx. 125 mA
• Consumo de Corrente +24 V Externo: 218 mA

Compatibilidade

• Uso com MTU: TU810, TU812, TU814, TU830, TU833, TU842, TU843, TU852
• Código de Chaveamento: DB

Dimensões

• Largura: 45 mm (1,77”)
• Profundidade: 102 mm (4,01”), 111 mm (4,37”) incluindo conector
• Altura: 119 mm (4,7”)
• Peso: 0,21 kg (0,46 lbs.)

---
