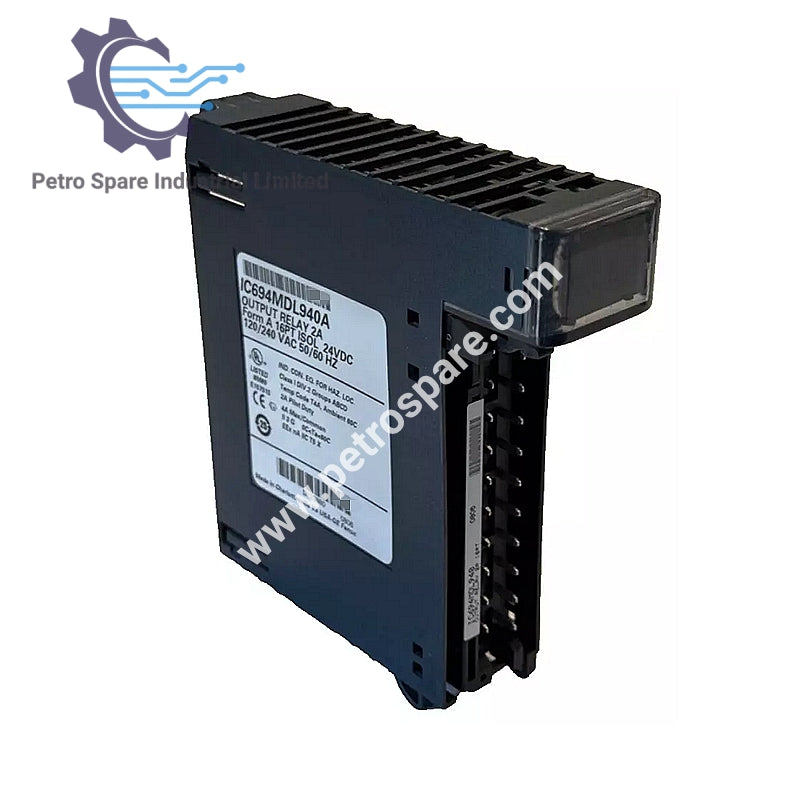

IC694MDL940

Visão Geral

O IC694MDL940 é um Módulo de Saída de Relé projetado para o Sistema RX3i da GE Fanuc, oferecendo alta flexibilidade e confiabilidade para sistemas de controle industrial.

Especificações Elétricas

• Tensão Nominal: 24V DC, 120/240V AC (nominal)

• Tensão de Operação: 5 a 30V DC, 5 a 250V AC, 50/60 Hz

Configuração de Saída

• Saídas por Módulo: 16 (quatro grupos de quatro saídas cada)

• Carga Máxima: 2 Amperes duty piloto máximo por saída, 4 Amperes máximo por comum

• Carga Mínima: 10mA

Tempo de Resposta

• Tempo de Resposta ao Ligar: 15ms máximo

• Tempo de Resposta ao Desligar: 15ms máximo

Isolamento

• Do Campo ao Backplane e ao Terra do Quadro: 250 VAC contínuo, 1500 VAC por 1 minuto

• Ponto a Ponto: 250 VAC contínuo, 1500 VAC por 1 minuto

Consumo de Energia

• Barramento 5V no backplane (todas as saídas ligadas): 7mA

• Barramento de relé 24V no backplane: 135mA

---
