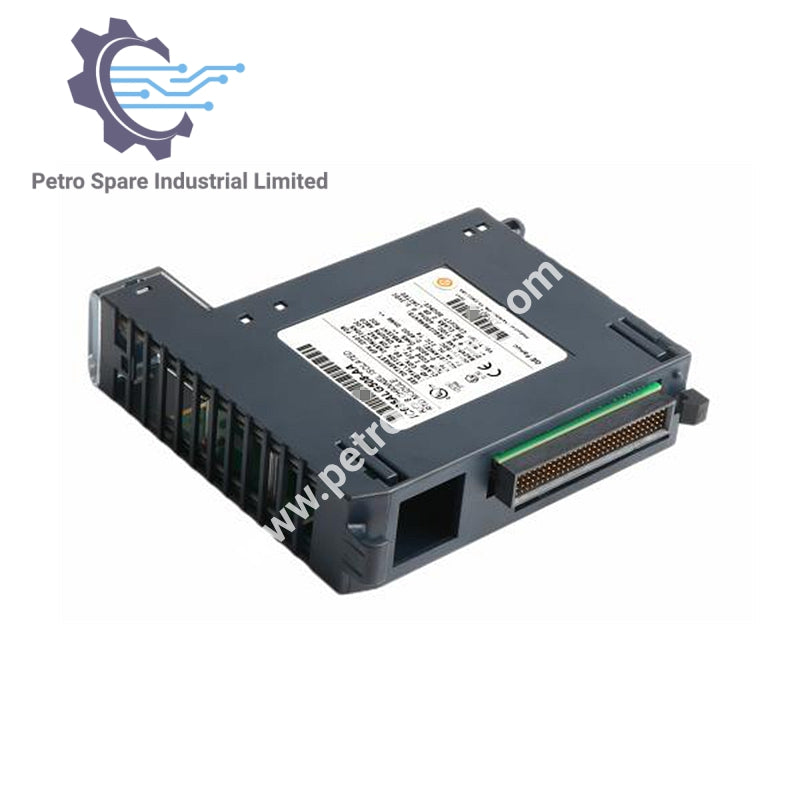

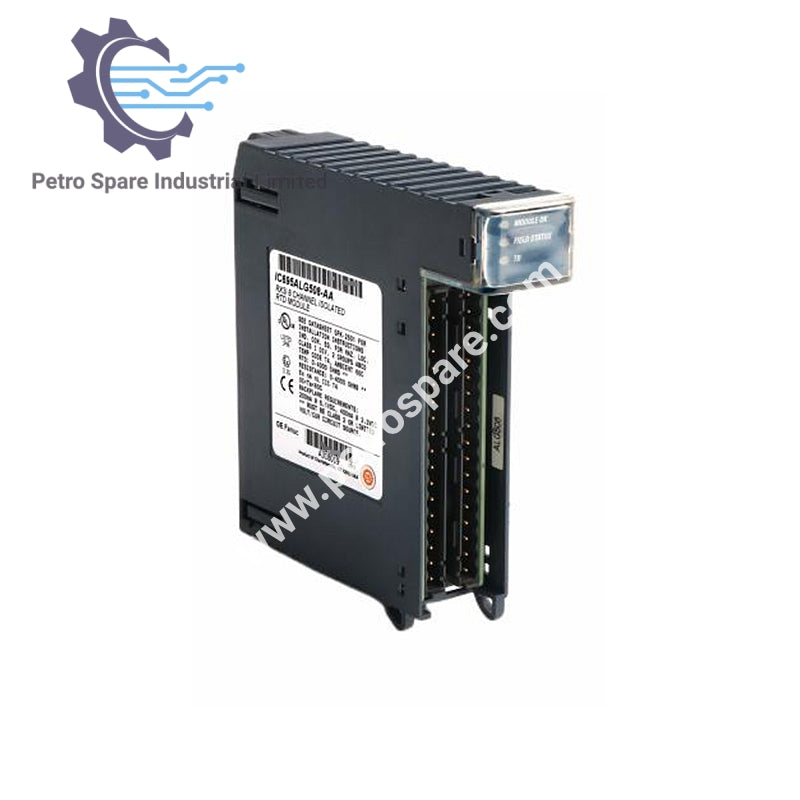

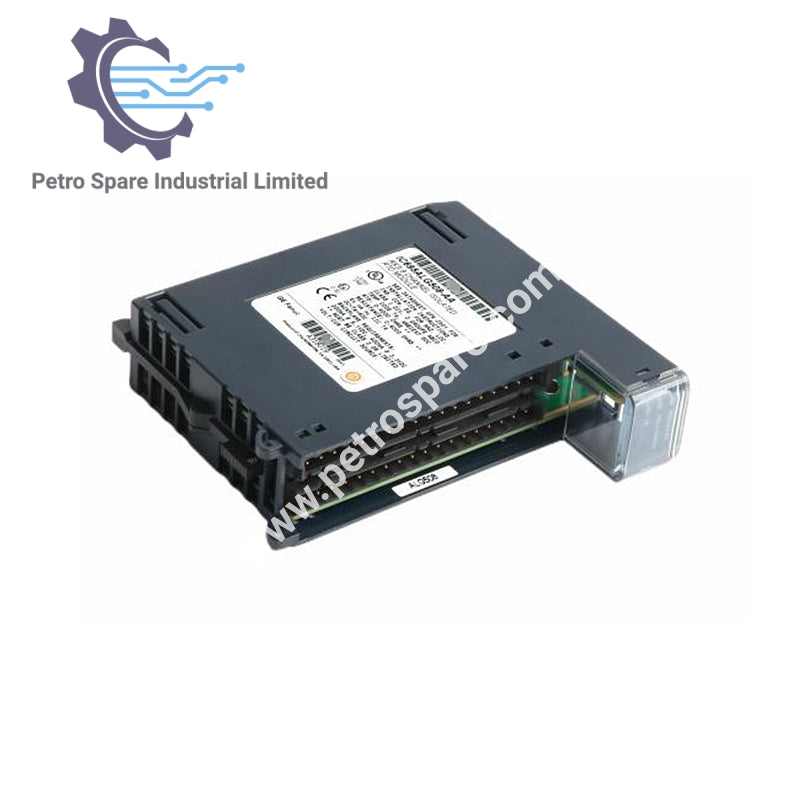

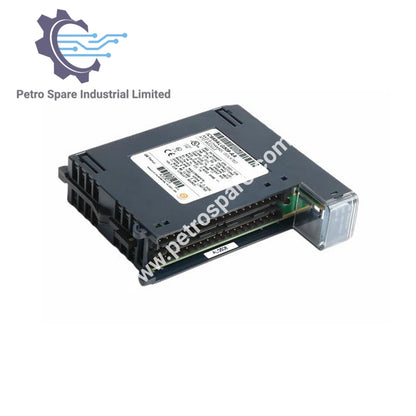

IC695ALG508-EB

Visão Geral

IC695ALG508-EB é um módulo de entrada RTD da GE Fanuc, projetado para medição precisa de temperatura com suporte para múltiplos tipos de fiação RTD.

Informações Gerais

• Marca: GE Fanuc

• Tipo de módulo: Módulo de Entrada RTD

• Número da peça: IC695ALG508-EB

• Canais: 8 entradas isoladas e diferenciais

Especificações Elétricas

• Consumo interno de energia: 3,3V @ 400 mA, 5,1V @ 200 mA

• Dissipação de energia: 2,5 W máx.

• Consumo de corrente: 3,3V: 400 mA; 5V: 200 mA

Entrada e Medição

• Tipo de entrada: RTDs de 2, 3 ou 4 fios

• Faixas de resistência (Ohms): 250, 500, 1000, 2000, 3000, 4000

• Faixa de medição: 0–260, 0–525, 0–1050, 0–2100, 0–3150, 0–4200 Ohms

• Unidades: °C, °F, ou Ohms

• Filtros notch: Configurável de 2,3 Hz a 28 Hz

Recursos e Diagnósticos

• Hot-swap (RIUP): Suportado

• Formato de dados: Inteiro de 16 bits (em campo de 32 bits) ou número real de 32 bits

• Diagnóstico de falha do módulo: Watchdog, Falha de RAM, Falha de Flash

Condições Ambientais

• Temperatura de operação: 0 a 60 °C

• Temperatura de armazenamento: -40 a 85 °C

• Umidade: 5 a 95%, sem condensação

---
