1756SC-OF8H

Visão Geral

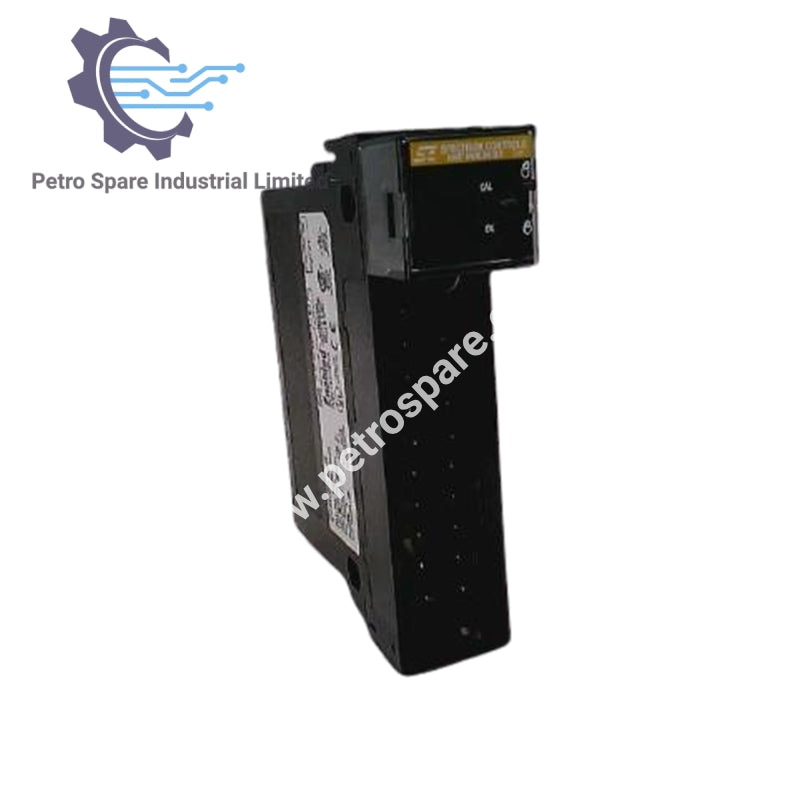

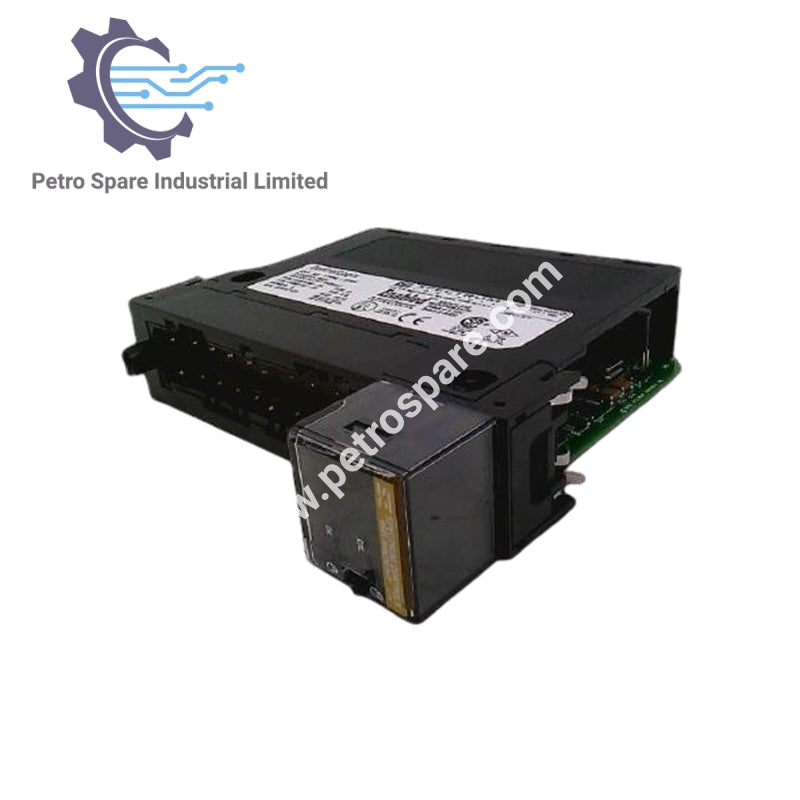

1756SC-OF8H é um módulo de saída analógica Allen-Bradley com suporte HART, oferecendo 8 saídas de tensão ou corrente de alta precisão para uso em chassis ControlLogix ou ProcessLogix.

Especificações de Saída

• Número de Saídas: 8 (tensão ou corrente)

• Faixa de Saída de Tensão: ±10,4 V

• Faixa de Saída de Corrente: 0–21 mA

• Capacidade de Condução:

• Corrente: 50–750 Ω

• Tensão: ≥2 kΩ

• Reatância de Carga:

• Corrente: 10 µH máx.

• Tensão: 1 µF máx.

Desempenho

• Resolução:

• Corrente: 15 bits (650 nA/bit)

• Tensão: 16 bits

• Formato de Dados: ponto flutuante IEEE de 32 bits

• Tempo de Estabilização:

• Corrente (sem HART): <23 ms

• Corrente (com HART): <37 ms

• Tensão: <8,5 ms

• Precisão a 25 °C:

• Tensão: <0,1% da faixa

• Corrente: <0,15% da faixa

• Erro do Módulo (Faixa Completa de Temperatura):

• Tensão: 0,15%

• Corrente (4–21 mA): 0,3%

• Deriva de Temperatura:

• Deslocamento: 100 µV/°C (tensão), 200 nA/°C (corrente)

• Ganho: 20 ppm/°C (tensão), 35 ppm/°C (corrente)

• Intervalo de Calibração: 12 meses típico

Proteção e Detecção

• Detecção de Circuito Aberto: Apenas saídas de corrente (≥0.1 mA)

• Proteção contra Sobretensão: ±24 VDC

• Proteção contra curto-circuito:

• Corrente: Limitada a ≤21 mA

• Tensão: Limitada a ≤35 mA

Energia e Instalação

• Compatibilidade do Chassi: ControlLogix, ProcessLogix

• Consumo de Energia:

• 200 mA @ 5.1 V

• 230 mA @ 24 V

---
