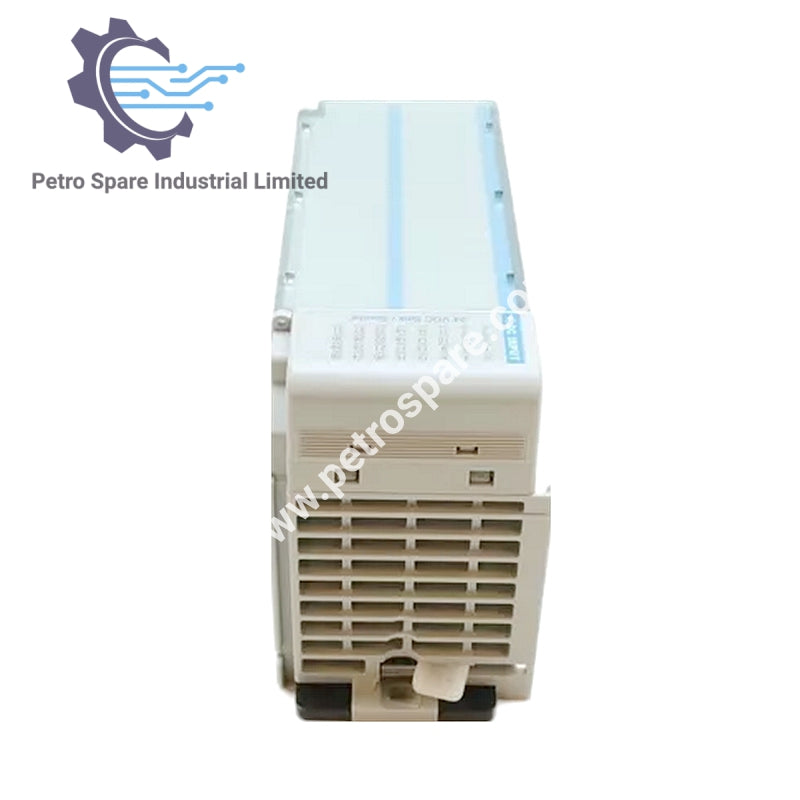

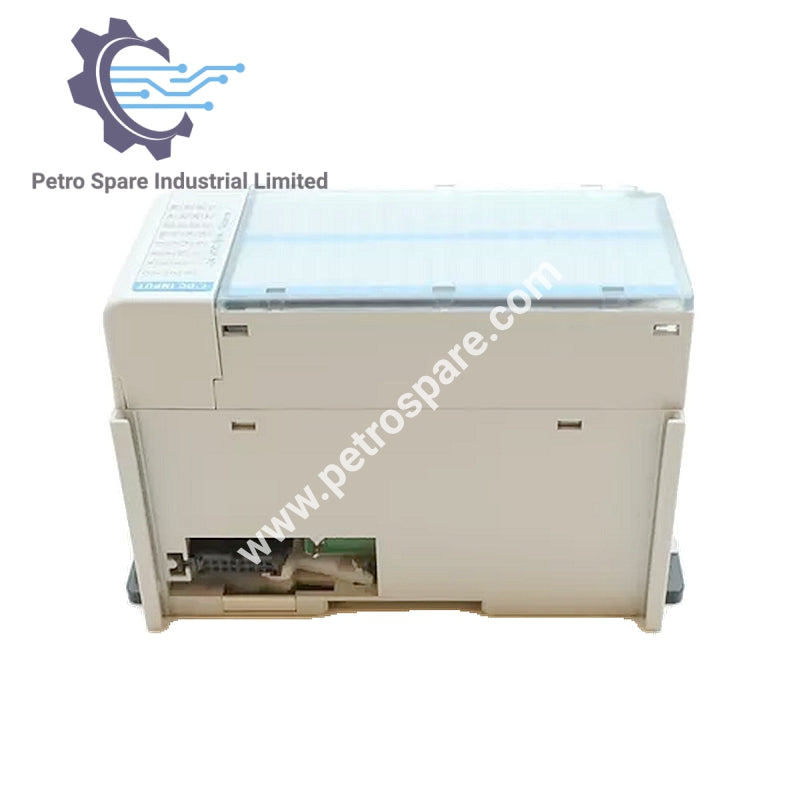

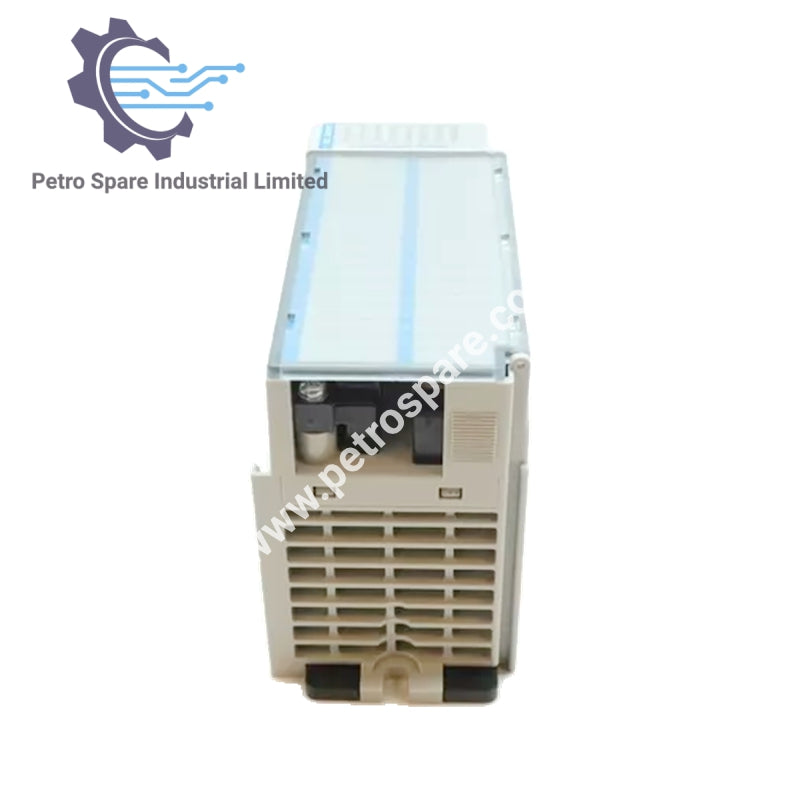

1769-IQ32

Visão Geral do Produto

• Modelo: 1769-IQ32

• Tipo: Módulo de Entrada Compacto Sink/Source

Especificações

• Categoria de Tensão de Entrada: 24V CC Sink/Source

• Faixa de Tensão de Operação:

• 10…30V CC @ 30°C (86°F)

• 10…26.4V CC @ 60°C (140°F)

• Atraso de Entrada (Ligado): 8 ms

• Atraso de Entrada (Desligado): 8 ms

• Consumo de Corrente @ 5.1V: 170 mA

• Dissipação de Calor (Máx): 4.6 W

• Tensão em Estado Desligado (Máx): 5V CC

• Corrente em Estado Desligado (Máx): 1.5 mA

• Tensão em Estado Ligado (Mín): 10V DC

• Corrente em Estado Ligado (Mín): 2 mA

• Corrente de Surto (Máx): 250 mA

• Impedância de Entrada (Nominal):

• 5,2 kΩ @ 24V CC

• 6,1 kΩ @ 30V CC

• Tensão de Isolamento:

• Verificado por 1200V AC por 1 s ou 1697V DC por 1 s (ponto de entrada para barramento e grupo para grupo)

• Tensão de trabalho DC 75V (Isolamento reforçado Classe 2 IEC)

Físico

• Peso: 440g (0.97 lb)

• Dimensões:

• 118 x 52,5 x 87 mm (4,65 x 2,07 x 3,43 pol.)

• Altura com Abas de Montagem: 138 mm (5.43 in.)

• Largura do Slot: 1.5

• Localização do Módulo: Montagem em Trilho DIN ou Painel

Compatibilidade

• Fonte de Alimentação:

• 1769-PA2

• 1769-PB2

• 1769-PA4

• 1769-PB4

---
