1756-IF8I/A

Visão Geral

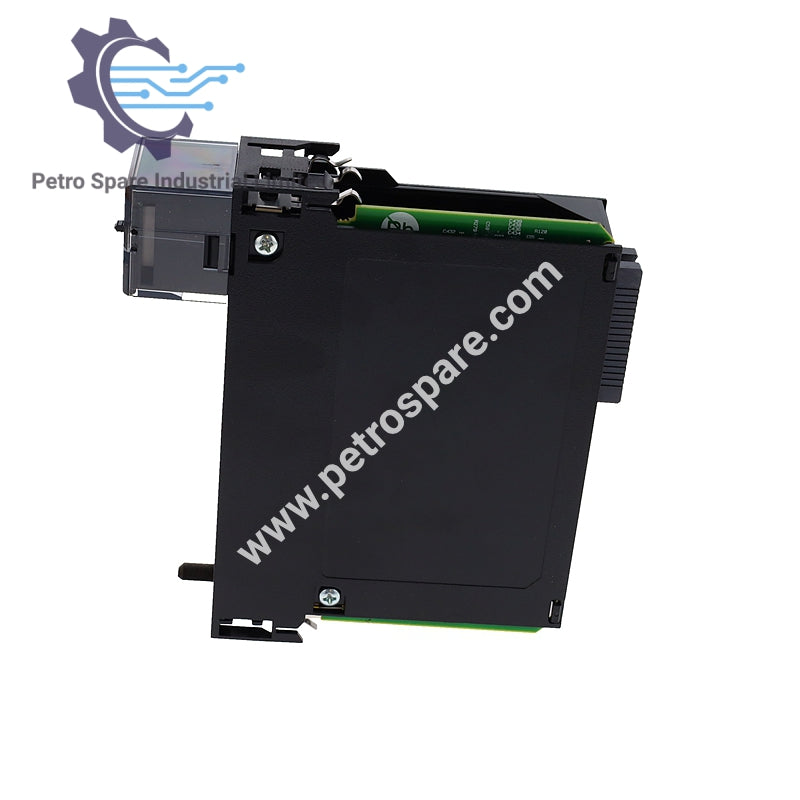

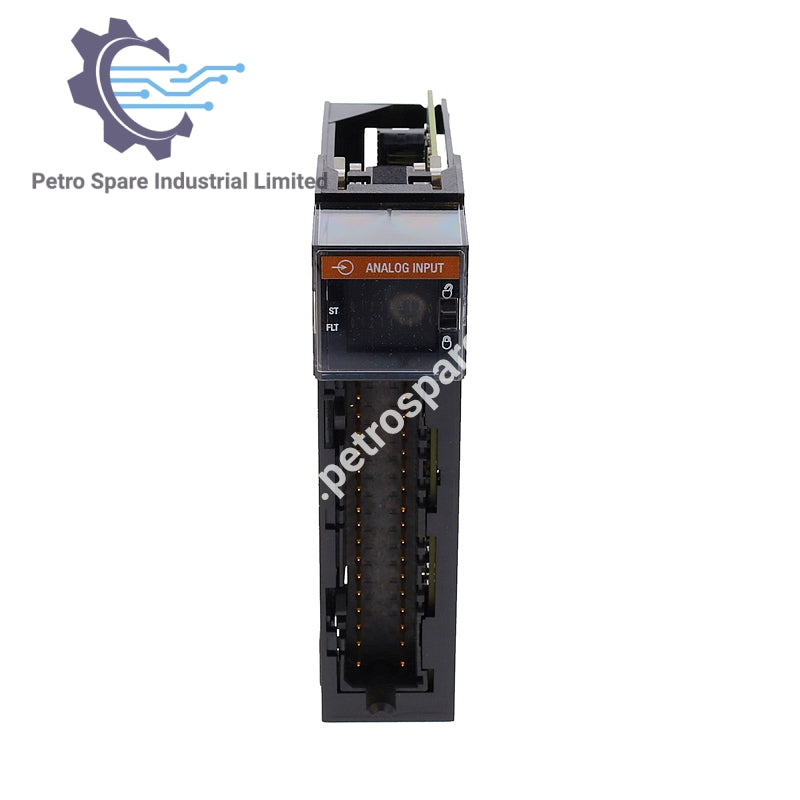

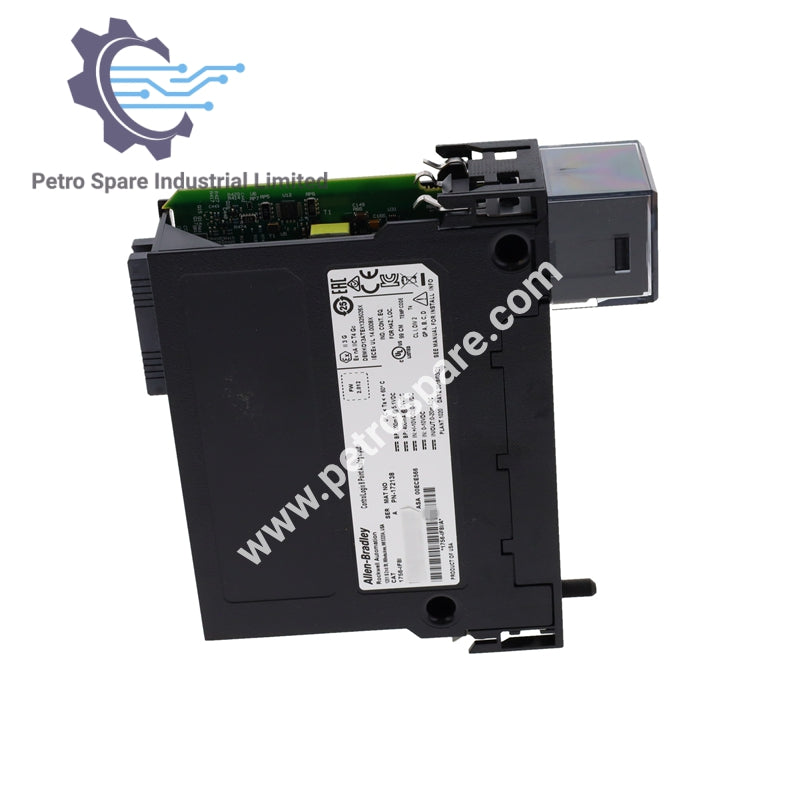

1756-IF8I/A é um módulo de entrada analógica de 8 pontos Allen-Bradley ControlLogix que suporta configurações flexíveis de entrada de tensão e corrente.

Configuração de Entrada

• Entradas Analógicas Configuráveis: Sim

• Saídas Analógicas Configuráveis: Não

• Canais de Entrada: 8 isolados, qualquer combinação de modo tensão ou corrente

• Faixa de Entrada: -10…10V, 0…10V, 0…5V, 0…20 mA

• Formato de Dados: IEEE de ponto flutuante de 32 bits

• Método de Conversão do Módulo: Sigma-Delta

• Chaveamento do Módulo: Eletrônico, configurável por software

• Tempo de Estabilização: Dependente do filtro notch

• Proteção Contra Sobretensão: ±30 V DC máximo

Desempenho

• Erro do Módulo em Toda a Temperatura: 0,1%

• Rejeição de Ruído em Modo Comum: 120 dB @ 50/60 Hz

• Rejeição de Ruído em Modo Normal: 80 dB @ 60 Hz

• Tempo de Varredura de Entrada do Módulo: 1 ms mínimo

• Resolução: 24 bits (1,49 µV/contagem para tensão, 2,99 nA/contagem para corrente)

• Precisão Calibrada: 0,05% @ 25°C

• Detecção de Circuito Aberto: 5 s

• Amostragem de Canal em Tempo Real: Sim

• Alarme de Dados a Bordo: Sim

• Escalonamento para Unidades de Engenharia: Sim

Energia e Isolamento

• Potência em Modo Tensão/Não Fonte de Corrente: 4,6 W

• Potência em Modo Fonte de Corrente: 10,6 W

• Dissipação Térmica: 15,7–24,9 BTU/h dependendo do modo

• Consumo de Corrente: 150–400 mA @ 24 VDC dependendo do modo

• Tensão de Fonte: 20–36 V DC

• Corrente Máxima de Fonte: <45 mA

• Tensão de Isolamento: 250 V contínuo, isolamento reforçado (entradas para backplane); 250 V isolamento básico (entrada para entrada)

Fiação

• Tipo de Conexão: Parafuso/abraçadeira de mola

• Categoria do Fio: 2 nas portas de sinal

• Tamanho do Fio: 0,33–2,1 mm² sólido ou trançado, cobre blindado, classificado para 90°C máx., isolamento ≤1,2 mm

Segurança

• Adequado para Funções de Segurança: Não

---
