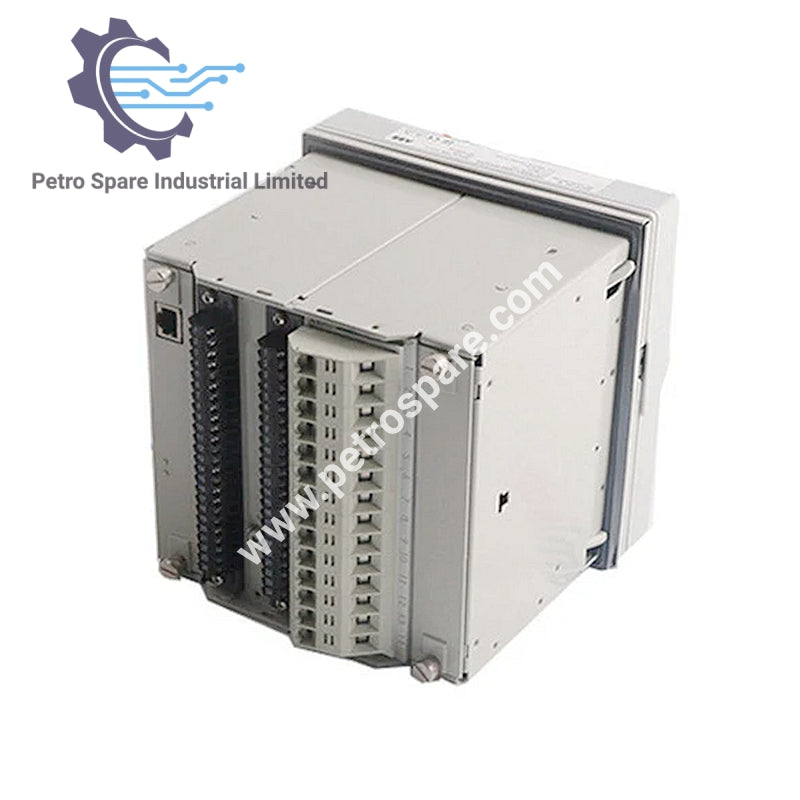

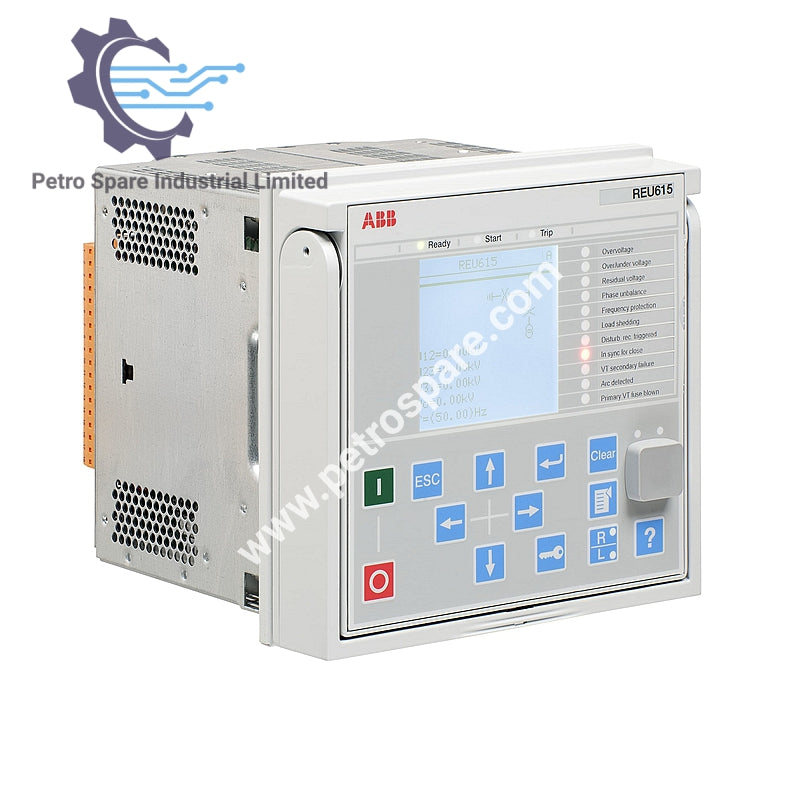

REU615

Visão Geral

REU615 é um relé de proteção e controle de tensão ABB projetado para interface confiável com a rede, apresentando manuseio robusto de entrada, alta capacidade de resistência e formato compacto.

Dimensões

• Largura da Estrutura: 177 mm

• Largura da Caixa: 164 mm

• Altura da Estrutura: 177 mm (4U)

• Altura da Caixa: 160 mm

• Profundidade: 201 mm (153 + 48 mm)

Entradas de Energização

• Frequência Nominal: 50/60 Hz ±5%

• Entradas de Corrente (In Nominal): 1 A / 5 A

• Resistência Térmica:

• Contínua: 20 A

• 1 segundo: 500 A

• Resistência Dinâmica (Meia Onda): 1250 A

• Impedância de Entrada: <20 mΩ

• Entradas de Tensão (Nominal): 60–210 V CA

• Resistência à Tensão:

• Contínua: 240 V CA

• 10 segundos: 360 V CA

• Carga na Tensão Nominal: <0.05 VA

Entradas Binárias

• Faixa de Operação: ±20% da tensão nominal

• Tensão Nominal: 24–250 V CC

• Consumo de Corrente: 1.6–1.9 mA

• Consumo de Energia: 31.0–570.0 mW

• Tensão de Limiar: 18–176 V CC

• Tempo de Reação: 3 ms

---
