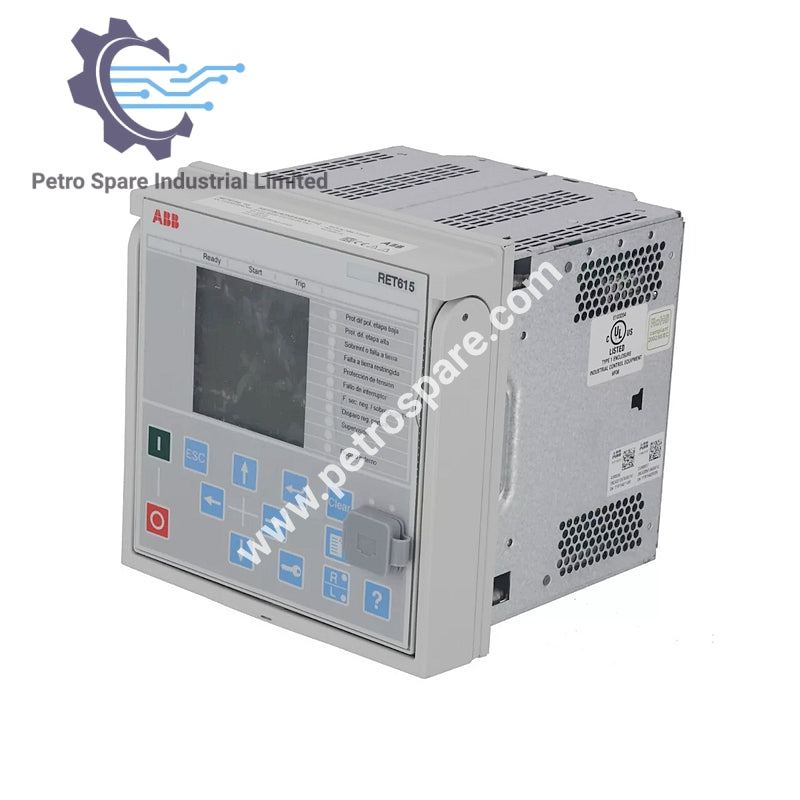

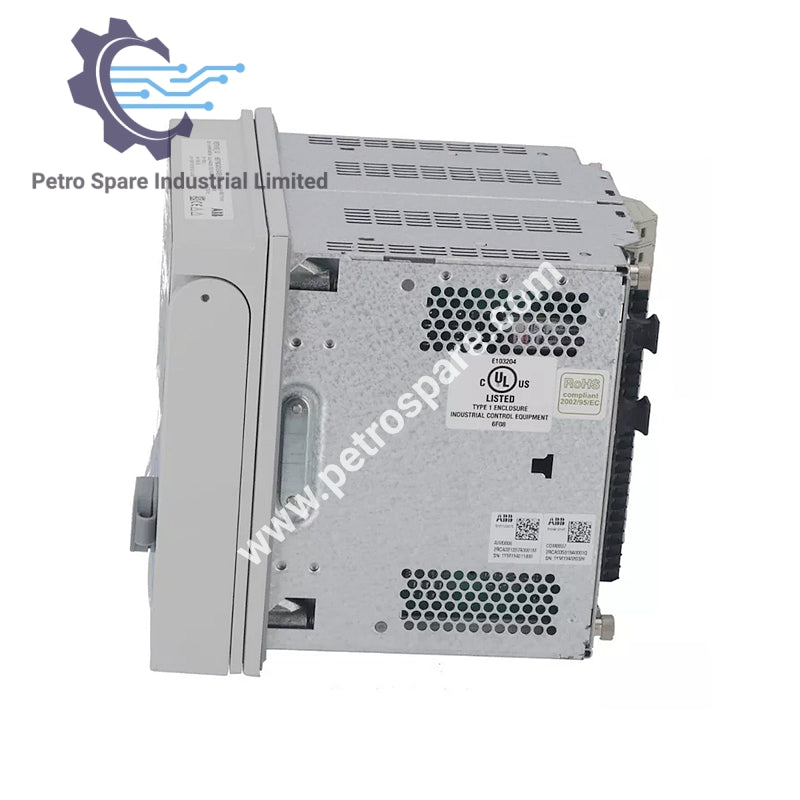

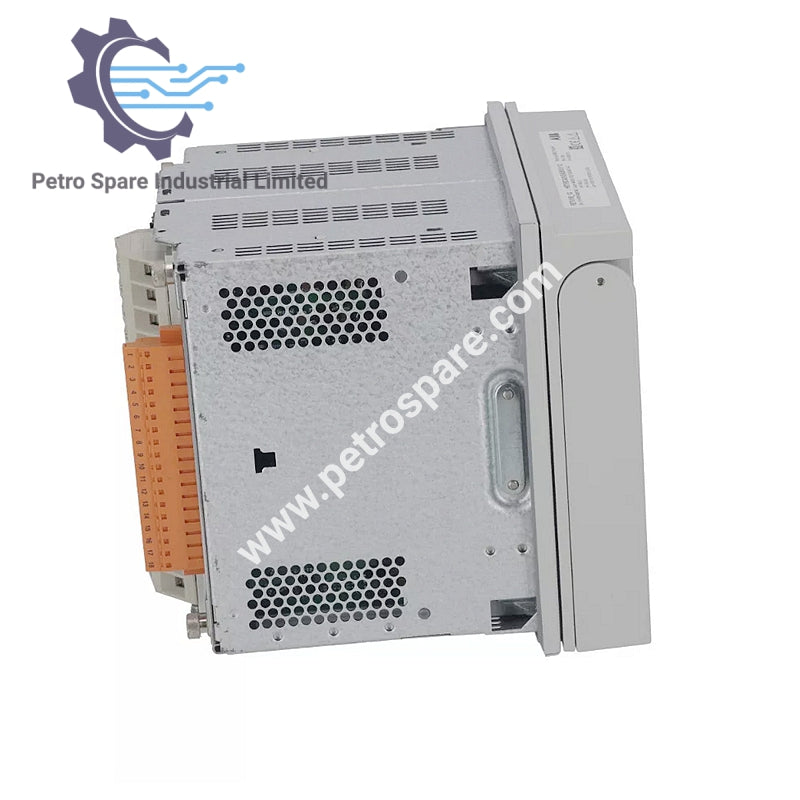

RET615

Visão Geral

• Modelo: RET615
• Tipo: Relé de Proteção e Controle de Transformador

Design & Dimensões

• Unidade Compacta: Parte da série Relion® 615 da ABB
• Largura: 177 mm (Estrutura), 164 mm (Caixa)
• Altura: 177 mm (Estrutura), 160 mm (Caixa)
• Profundidade: 201 mm (153 + 48 mm)
• Peso: 4,1 kg (Relé Completo), 2,1 kg (Unidade Plug-in)

Especificações Elétricas

• Tensão Auxiliar:
  • Tipo 1: 100-240 V CA, 50/60 Hz
  • Tipo 2: 24-250 V CC
• Consumo de Energia: 31,0-570,0 mW
• Limiar de Inicialização: 19,2 V CC
• Faixa de Tensão: ±20% da tensão nominal

Entradas de Corrente & Tensão

• Entradas de Corrente: Classificadas em 1/5 A
  • Resistência Térmica: 20 A contínuo, 500 A por 1 segundo
  • Resistência Dinâmica: 1250 A (meia onda)
• Entradas de Tensão: Classificadas em 60-210 V CA
  • Resistência à Tensão: 240 V CA contínuo, 360 V CA por 10s
  • Carga: <0,05 VA na tensão nominal

Detalhes da Alimentação Auxiliar & Energia

• Variação da Tensão Auxiliar:
  • Tipo 1: 38-110% de Un
  • Tipo 2: 50-120% de Un (CC)
• Interrupção Máxima: 50 ms (sem reinicialização)
• Faixa de Operação: ±20% da tensão nominal

Características de Desempenho

• Tempo de Reação: <3 ms
• Tensão de Limiar: 16-176 V CC
• Consumo de Corrente: 1,6-1,9 mA

---
