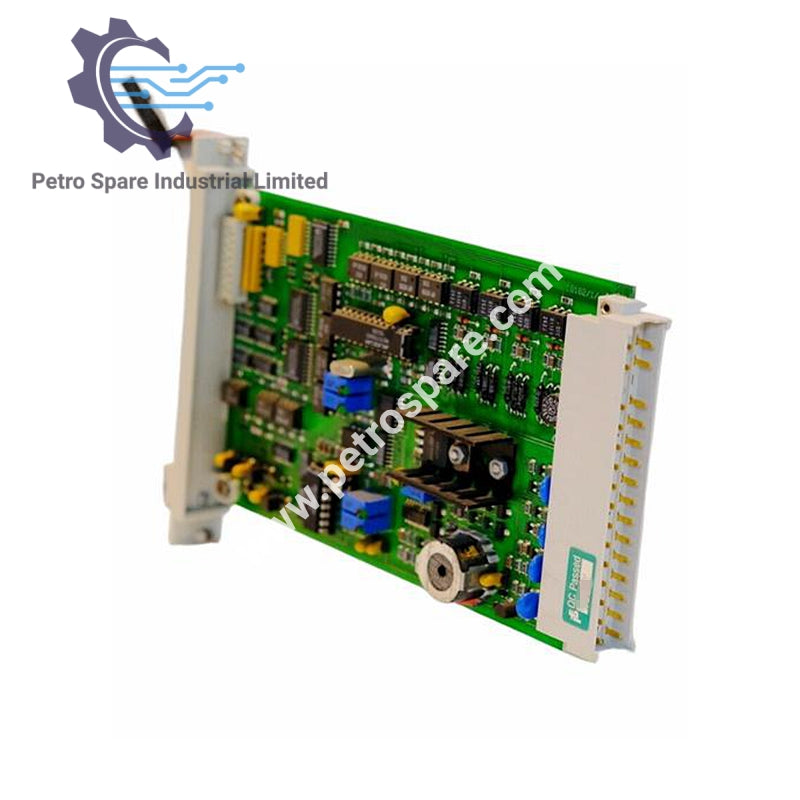

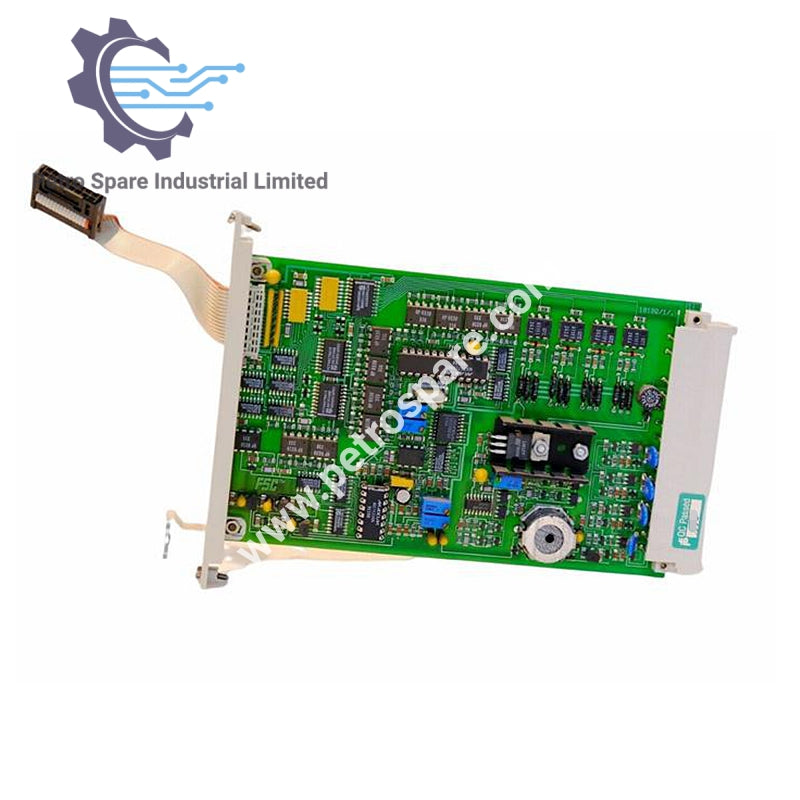

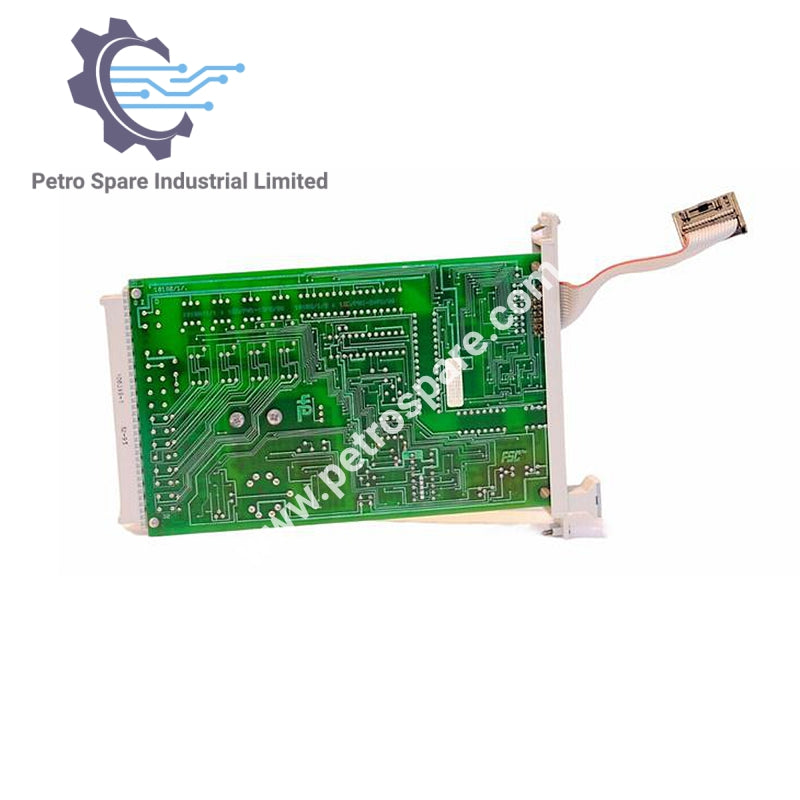

10208/2/1

Informações Gerais

• Número do tipo geral: 10208/2/1

• Aprovações: CE, TÜV, UL

• Versões de software: ≥ 3.00

Instalação

• Requisitos de espaço: 4 TE, 3 HE (= 4 HP, 3U)

• Requisitos de energia:

• 5 Vdc 25 mA

• 24 Vdc 120 mA

Detalhes da Saída

• Número de canais de saída: 10

• Especificação de saída: contato de relé

• Corrente máxima: 2 A

• Tensão máxima: 30 Vac / 36 Vdc – IEC 1010 (1990), categoria de sobretensão 3, Tabela D.12

• Potência máxima comutada: 100 W / 1000 VA

• Material do contato: ouro sobre prata-cádmio óxido

• Corrente de entrada WDG: 4 mA

Codificação

• Código do módulo:

• furos A9, C17

• Código do rack:

• pinos grandes A9, C17

---
