REJ603BB401NN3XE

Visão Geral

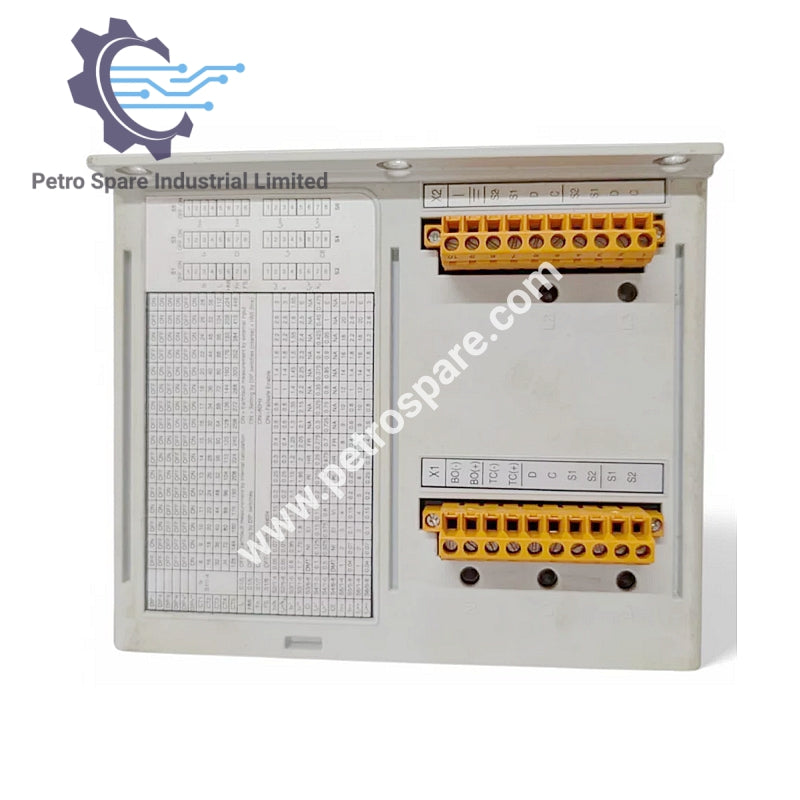

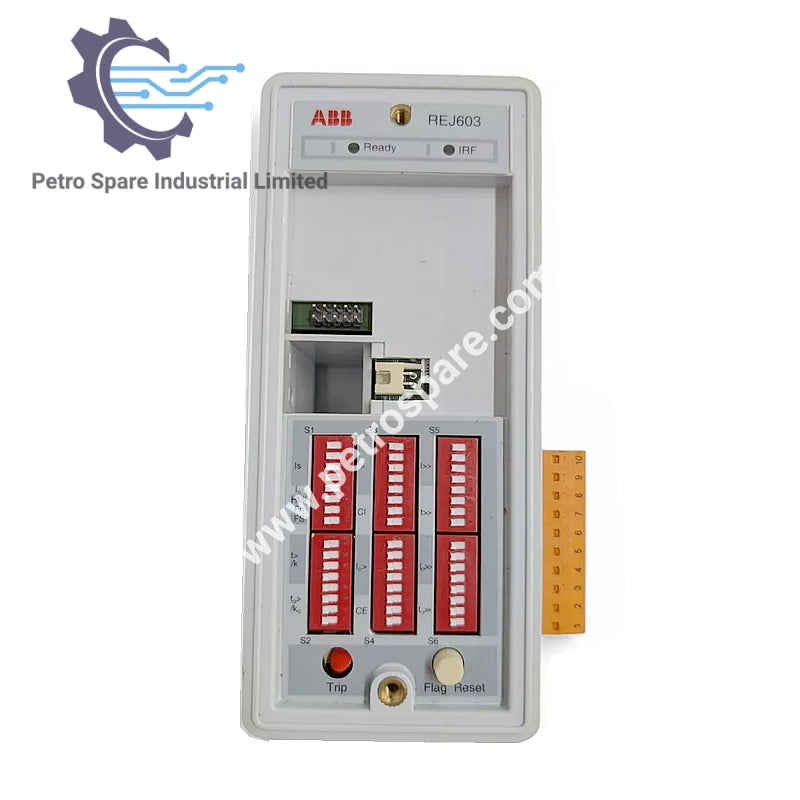

O REJ603BB401NN3XE é um relé de proteção de alimentador autoalimentado da ABB, projetado para uso em sistemas de energia. Ele oferece detecção avançada de corrente com configurações ajustáveis de TC e capacidades robustas de resistência térmica e dinâmica à corrente.

Características Físicas

• Largura: 96 mm

• Altura: 160 mm

• Profundidade: 150 mm

• Peso: ~0,8 kg (sem HMI) / ~0,9 kg (com HMI)

Especificações Elétricas

• Frequência Nominal: 50/60 Hz ± 5 Hz

Entradas do Sensor de Fase

• Corrente Primária Nominal:

• CT1: 8–28 A

• CT2: 16–56 A

• CT3: 32–112 A

• CT4: 64–224 A

• CT5: 128–448 A

• Capacidade de Suporte Térmico:

• Continuamente: 2,5 x Ismax

• Por 1 seg: 25 kA corrente primária

• Por 3 seg: 20 kA corrente primária

• Suporte Dinâmico de Corrente: 62,5 kA corrente primária (Meia onda)

Entradas de Corrente de Terra

• Corrente Nominal (In): 4 A

• Capacidade de Suporte Térmico:

• Continuamente: 4 A

• Por 1 seg: 100 A

• Suporte Dinâmico de Corrente: 250 A (Valor de meia onda)

• Impedância de Entrada: < 100 mΩ

---
