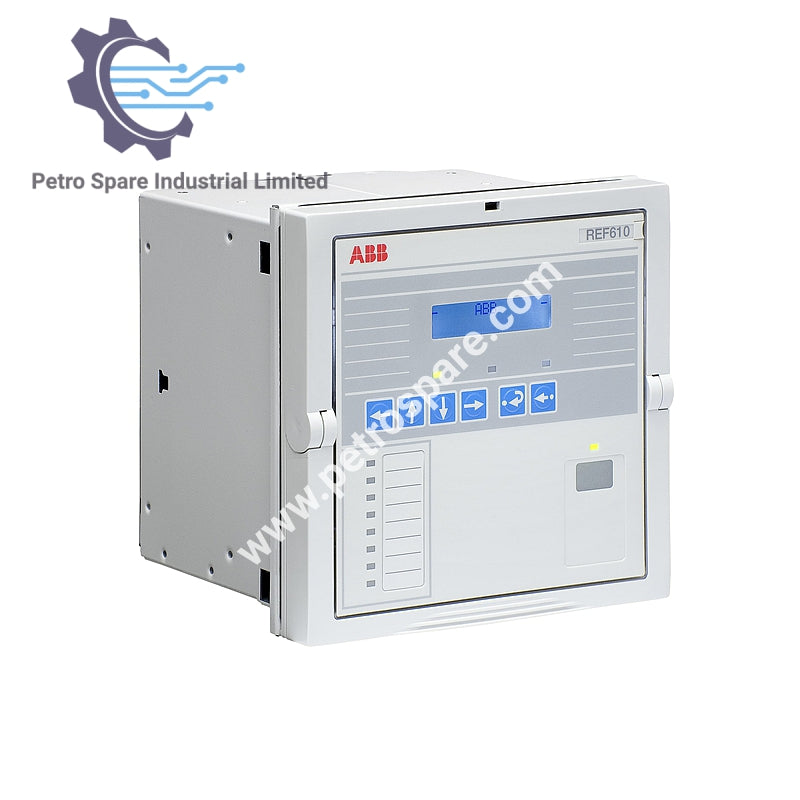

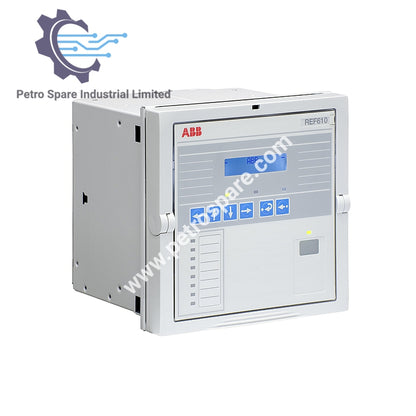

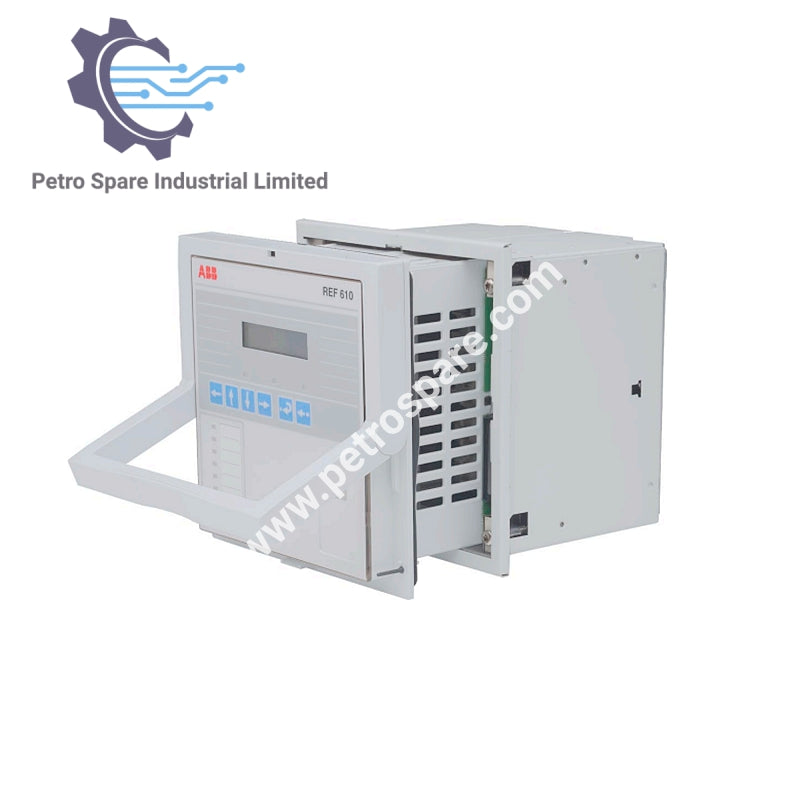

REF610

Visão Geral

REF610 é um relé de proteção de alimentador ABB projetado para operar de forma confiável sob condições variadas de alimentação e entrada.

Fonte de Alimentação

• REF610xxxHxxx, REF610xxxLxxx

• Faixa de Tensão CA: 85–110% de Ur (CA)

• Faixa de Tensão CC: 80–120% de Ur (CC)

• Carga da Fonte de Tensão Auxiliar: <9 W (em repouso) / 13 W (em operação)

• Ripple na Tensão Auxiliar CC: máx. 12% do valor CC

• Tempo de Interrupção (Tensão Auxiliar CC): <50 ms em Uaux nominal sem reset do relé

• Tempo para Desarme a partir da Ligação da Tensão Auxiliar: <350 ms

• Limite Interno de Temperatura Excessiva: +100 °C (~212 °F)

• Tipo de Fusível: T2A / 250 V

Entradas Digitais

• Faixa de Operação: ±20% da tensão nominal

• Tensão Nominal DI1...DI2 REF610xxxHxxx: 110/125/220/250 V CC

• Tensão Nominal DI1...DI2 REF610xxxLxxx: 24/48/60/110/125/220/250 V CC

• Tensão Nominal DI3...DI5 (Opcional) REF610xxxxxHx: 110/125/220/250 V CC

• Tensão Nominal DI3...DI5 (Opcional) REF610xxxxxLx: 24/48/60/110/125/220/250 V CC

• Consumo de Corrente: 2–18 mA

• Consumo de Energia/Entrada: <0,9 W

---
