140DAI54000

Visão Geral

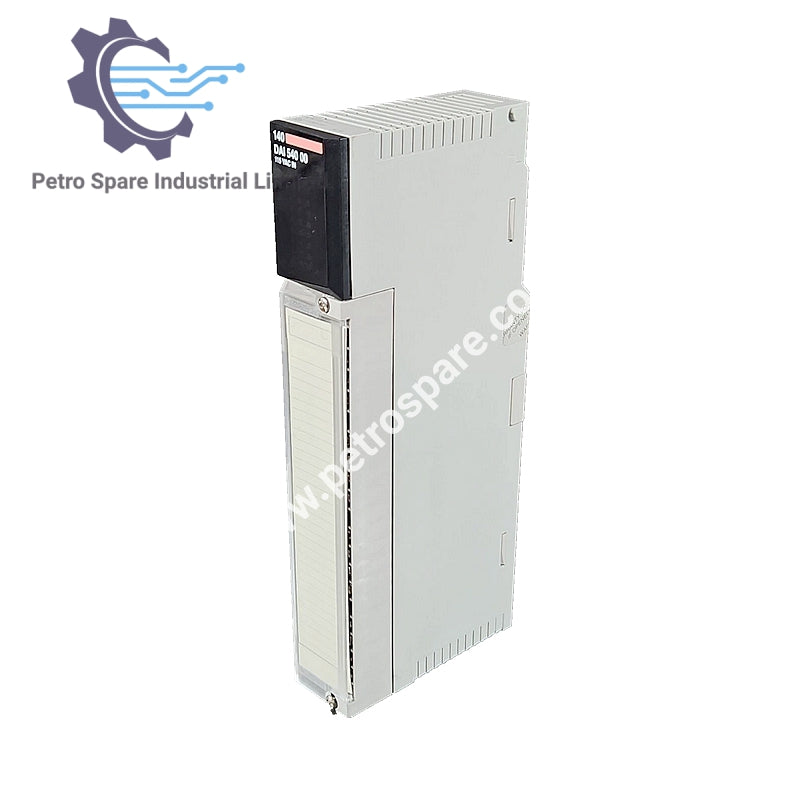

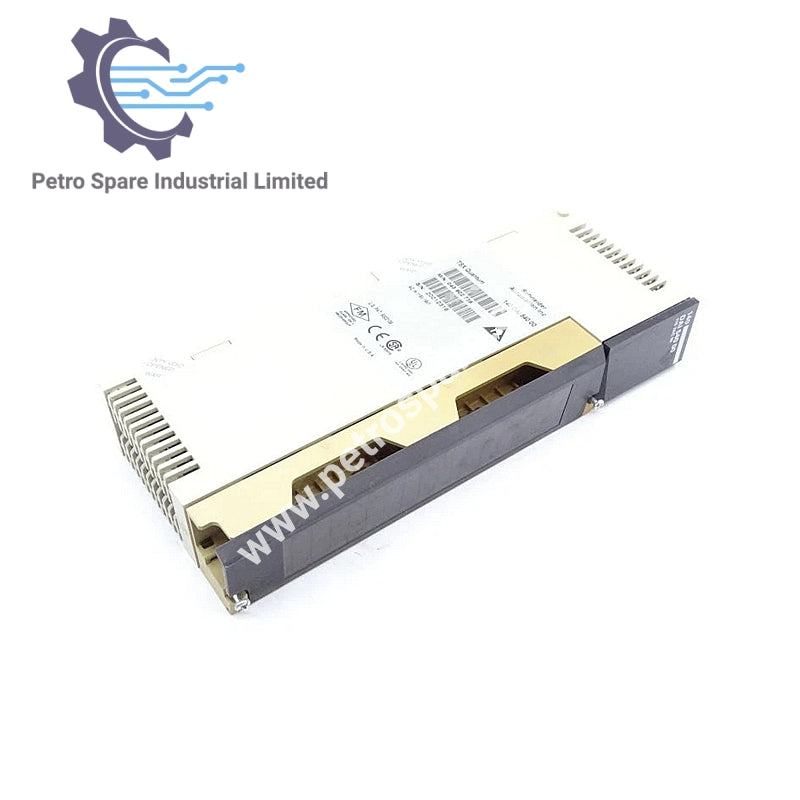

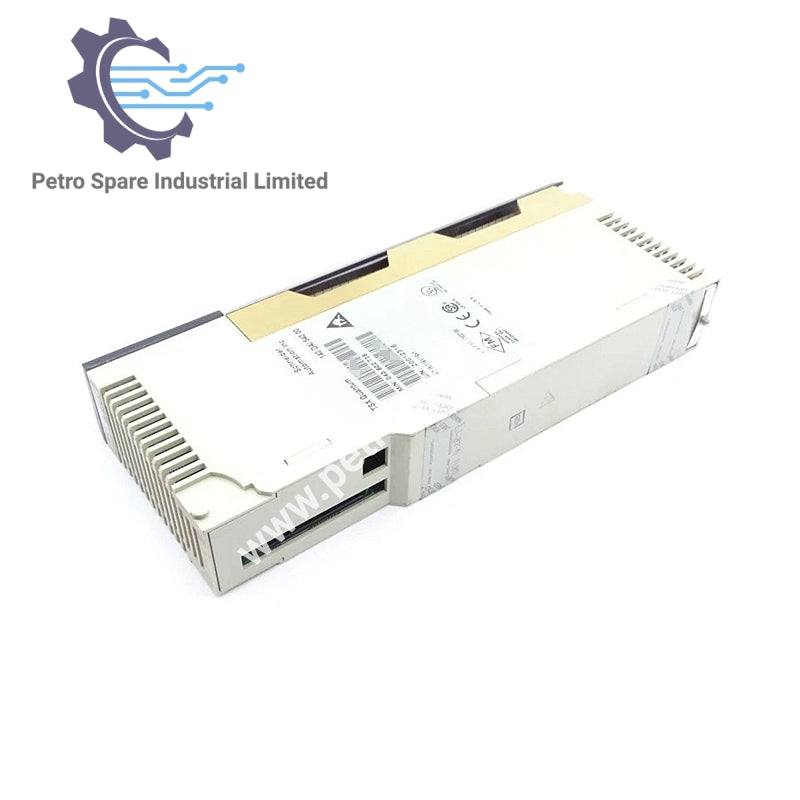

140DAI54000 é um módulo de entrada discreta de 16 canais da série Modicon Quantum da Schneider Electric, projetado para entradas de sinal de 115 V CA com alta isolação e diagnóstico robusto.

Características de Entrada

• Canais: 16

• Tensão de Entrada: 115 V CA

• Corrente de Entrada:

• 11,1 mA (57–63 Hz)

• 13,2 mA (47–53 Hz)

• Estado de Tensão 1 Garantido:

• 79–132 V CA (57–63 Hz)

• 85–132 V CA (47–53 Hz)

• Estado de Tensão 0 Garantido: 0–20 V CA

• Impedância de Entrada:

• 12.000 Ω capacitivo (57–63 Hz)

• 14.400 Ω capacitivo (47–53 Hz)

• Limites de Frequência da Rede: 47–63 Hz

• Corrente Máxima de Fuga: 2,1 mA

• Entrada Máxima Absoluta:

• 132 V contínuo

• 156 V por 10 s

• 200 V por 1 ciclo

Temporização e Isolamento

• Tempo de Resposta (Desligado-Ligado): 0,75–4,9 ms × ciclo de linha

• Tempo de Resposta (Ligado-Desligado): 7,3–12,3 ms

• Isolamento do Canal: 1780 Vrms por 1 min

• Isolamento Canal para Barramento: 1780 Vrms por 1 min

Energia e Indicadores

• Requisito de Corrente do Barramento: 180 mA

• Dissipação de Energia: Máx 5,5 W

• Indicadores LED:

• 1 verde (comunicação de barramento ativa)

• 1 vermelho (falha externa)

• 16 verde (status de entrada)

Certificações e Normas

• UL 508, CSA C22.2 No 142

• FM Classe 1 Divisão 2

• cUL certificado

Ambiental

• Descarga Eletrostática: 4 kV contato, 8 kV ar (IEC 801-2)

• Resistência a Campo EM: 9,1 V/m (10 V/m) em 80–2000 MHz (IEC 801-3)

• Temperatura de Operação: 0 a 60 °C (32 a 140 °F)

• Temperatura de Armazenamento: –40 a 85 °C (–40 a 185 °F)

• Umidade: 95% sem condensação

• Altitude de Operação: Até 5000 m (16.404 pés)

Físico

• Formato do Módulo: Padrão

• Peso: 0,31 kg (0,68 lb)

---
