9907-147

Visão Geral

9907-147

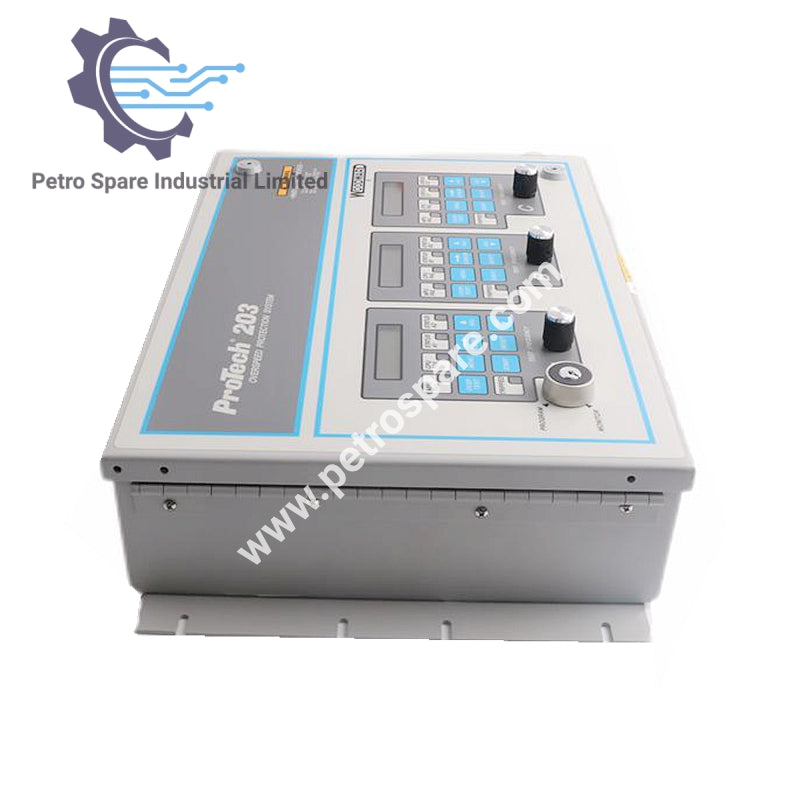

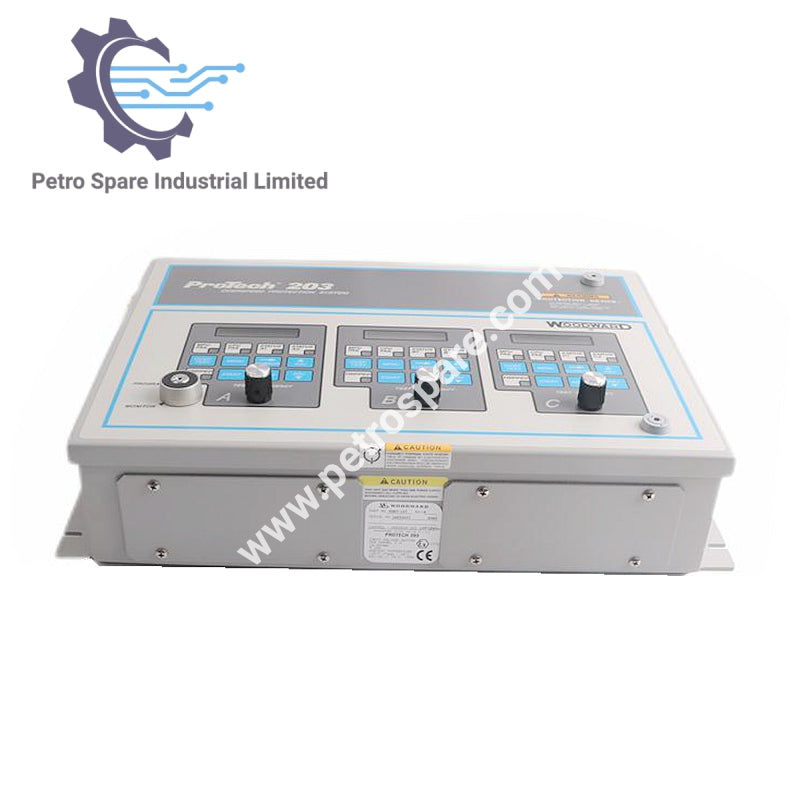

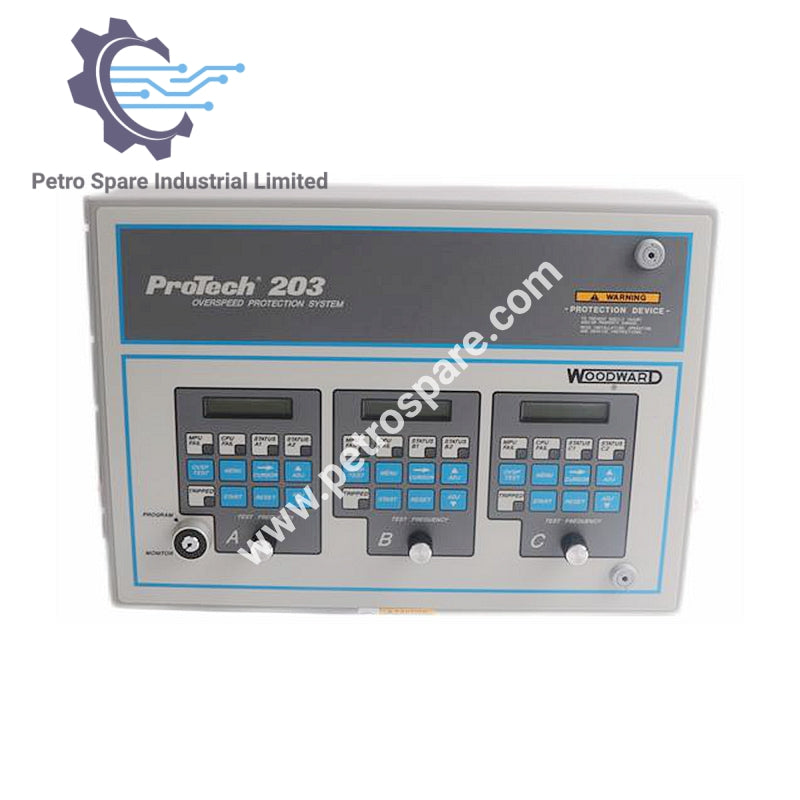

• Tipo: Sistema de Proteção contra Sobrerotação Woodward ProTech 203

• Sistema: Desenergizar para Desarme

• Tensão de Entrada: 24 Vcc

• Display: 3 LCDs, 2 linhas de 16 caracteres

• Fabricante: Woodward ProTech

• Temperatura de Operação: –25 a +60 °C

Principais Características

• Gabinete Trancável

• Indicação de Falha da CPU e MPU

• Trava de Chave

• Faixa de Frequência de Detecção de Velocidade: 100 Hz a 32 kHz

• Precisão: ±(0,05% x Ponto de Desarme em Hz + 2 Hz)

• Detecção de Sobrerotação: Três unidades de detecção de velocidade em configuração de votação dois de três

• Faixa de Frequência do Ponto de Desarme: 250 Hz a 25 kHz

Dimensões

• Largura: 482,6 mm

• Altura: 310,4 mm

• Profundidade: 142,7 mm

Notas de Instalação

• Sensível a: Interferência eletromagnética, vibração, umidade

• Ambiente Recomendado: Ventilação adequada, espaço para manutenção, longe da luz solar direta, dispositivos de alta corrente ou alta tensão

Interface do Usuário

Cada unidade de detecção de velocidade possui:

• Display LCD: 16 caracteres, 2 linhas

• Controles de Entrada: Touchpad, potenciômetro, indicadores LED

• Saída de Alarme: Sim

---
