1734-PDN

Descrição

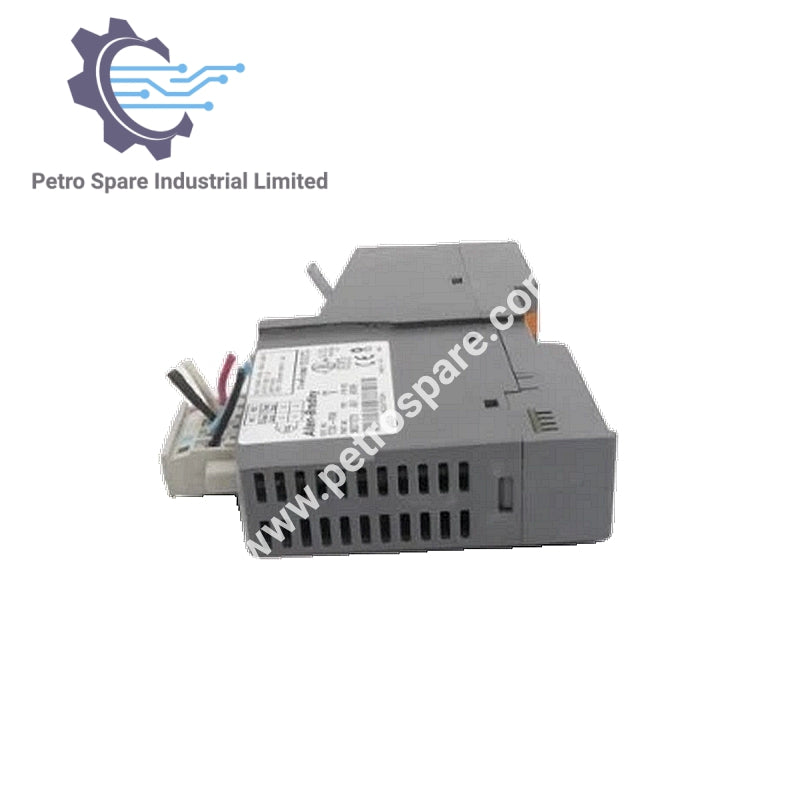

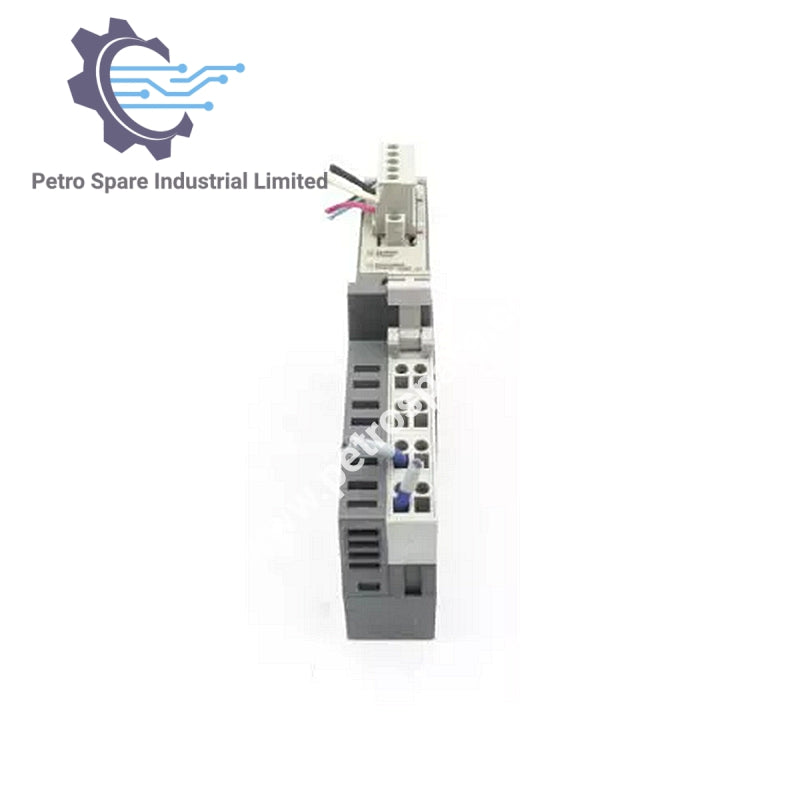

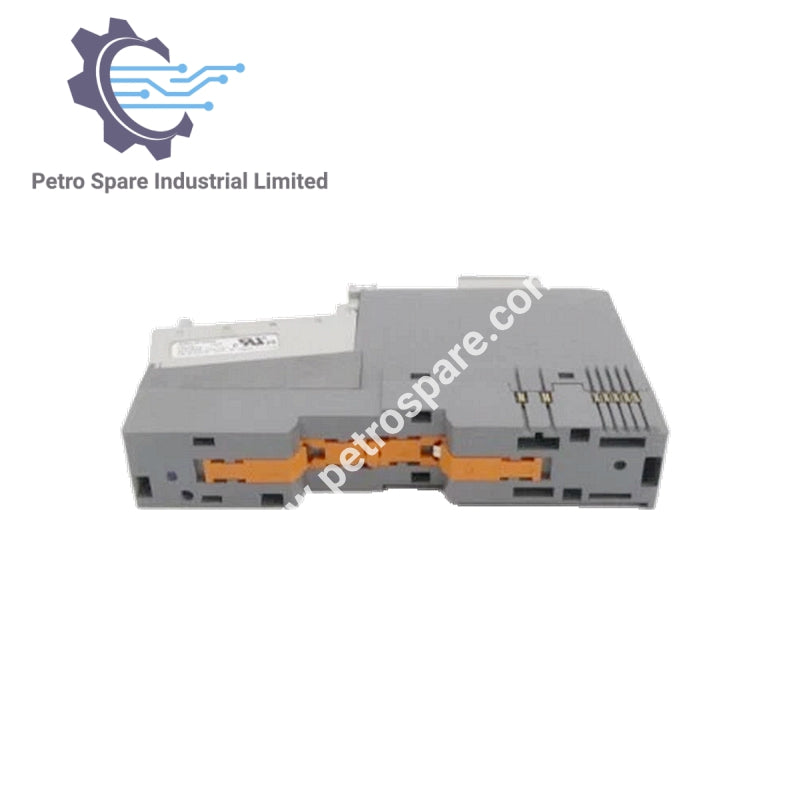

O 1734-PDN é um Módulo de Interface DeviceNet da Allen-Bradley projetado para o sistema POINT I/O. Ele permite a comunicação entre redes DeviceNet e módulos I/O usando alimentação de 24V DC.

---

Informações Gerais

• Protocolo: DeviceNet

• Tensão Nominal de Entrada: 24V DC

• Faixa de Tensão de Entrada: 11–25V DC

• Proteção contra Sobretensão: Protegido contra polaridade reversa

• Corrente de Partida: 6 A por 5 ms

• Tipo de Fonte de Alimentação: Fonte Classe 2 requerida

---

Classificações Elétricas

• Corrente de Saída POINTBus: 1,3 A @ 5V DC ±5%

• Consumo de Energia: 8,0 W @ 25V DC

• Dissipação de Energia: Máx 1,2 W @ 25V DC

• Dissipação Térmica: Máx 4,1 BTU/h @ 25V DC

---

Indicadores

• Alimentação do Sistema (Verde): Indica alimentação POINTBus de 5V

• Alimentação DeviceNet (Verde): Indica alimentação DeviceNet de 24V

---

Ambiental

• Temperatura de Operação: -20 a 55 °C (-4 a 131 °F)

• Tensão de Isolamento: 50V contínuos

• Tensão de Teste de Resistência: 2600V DC por 60 segundos

---
