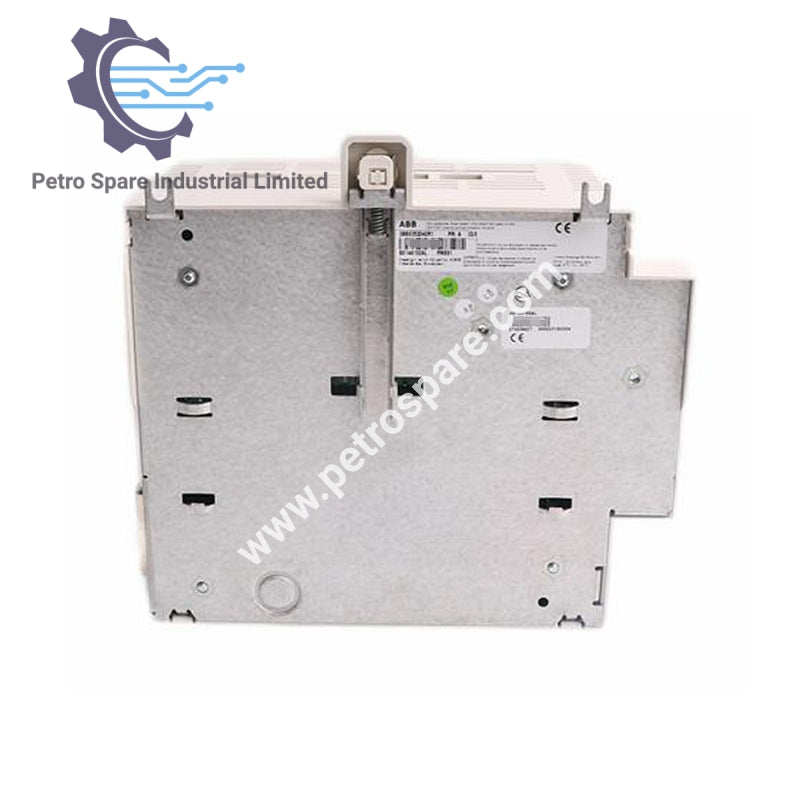

PM891K01

Informações Gerais

• Número do Artigo: 3BSE053241R1 (PM891K01)
• Redundância: Não
• Alta Integridade: Não
• Frequência do Relógio: 450 MHz
• Desempenho: 0,043 ms para 1000 operações booleanas
• Memória: 256 MB
• RAM para Aplicação: 208,985 MB
• Memória Flash para Armazenamento: Sim

Dados Detalhados

• Tipo de Processador: MPC8270
• Tempo de Troca (Configuração Redundante): Máx 10 ms
• Aplicações por Controlador: 32
• Programas por Aplicação: 64
• Diagramas por Aplicação: 128
• Tarefas por Controlador: 32
• Tempo de Ciclo por Programa de Aplicação: Até 1 ms
• Flash PROM para Armazenamento de Firmware: 16 MB
• Fonte de Alimentação: 24 V DC (19,2-30 V DC)
• Consumo de Energia:
  • Tip: 660 mA
  • Máx: 750 mA
• Dissipação de Energia: 15,8 W (Máx 18 W)
• Entrada de Status da Fonte de Alimentação Redundante: Sim
• Bateria de Backup Integrada: Não
• Sincronização do Relógio: 1 ms entre controladores AC 800M via protocolo CNCP
• Fila de Eventos por Cliente OPC: Até 3000 eventos
• Velocidade de Transmissão para Servidor OPC: 36-86 eventos/seg, 113-143 mensagens de dados/seg

E/S e Comunicação

• Módulos de Comunicação no Barramento CEX: 12
• Corrente de Alimentação no Barramento CEX: Máx 2,4 A
• Clusters de E/S (CPU Não Redundante): 0 elétricos + 7 ópticos
• Clusters de E/S (CPU Redundante): 0 elétricos + 7 ópticos
• Capacidade de E/S no Modulebus: Máx 84 módulos
• Taxa de Varredura do Modulebus: 0 - 100 ms
• Corrente de Alimentação no Modulebus Elétrico:
  • 24 V: Máx 1,0 A
  • 5 V: Máx 1,5 A
• Canais Ethernet: 2
• Interface Ethernet: 10/100 Mbit/s
• Protocolo de Rede de Controle: MMS, IAC
• Backbone Recomendado para Rede de Controle: Ethernet comutado 100 Mbit/s
• Estabilidade do Relógio em Tempo Real: 50 ppm (aprox. 0,5h/ano)
• Interfaces RS-232C:
  • COM4: 9600 baud, opto-isolado, sem suporte RTS-CTS
  • COM3: Não suportado

Dimensões e Peso

• Largura: 174 mm (6,85 pol.)
• Altura: 186 mm (7,32 pol.)
• Profundidade: 94 mm (3,70 pol.)
• Peso: 1600 g (3,5 lbs)

---
