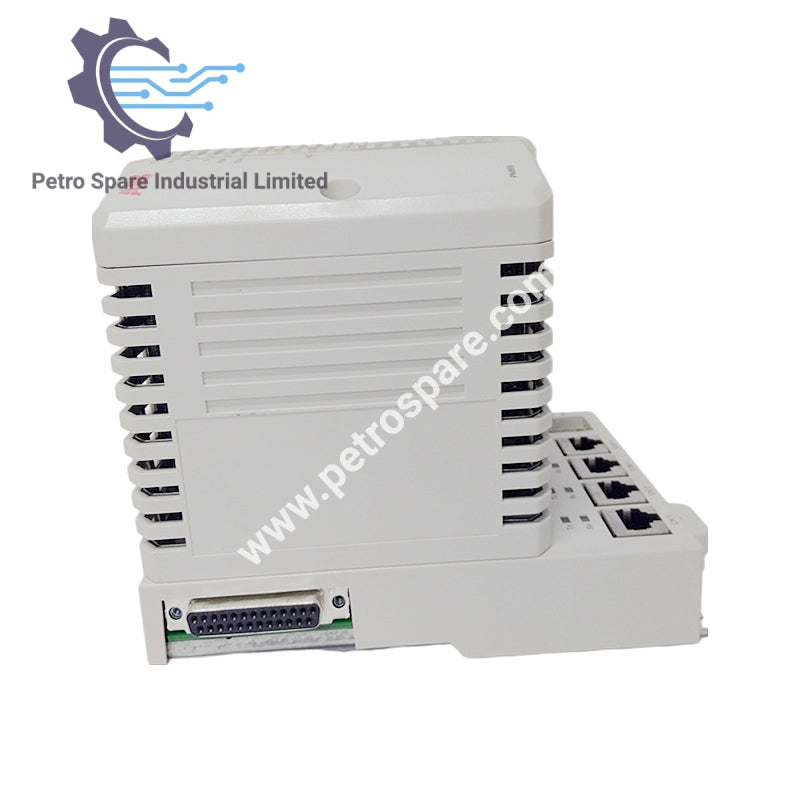

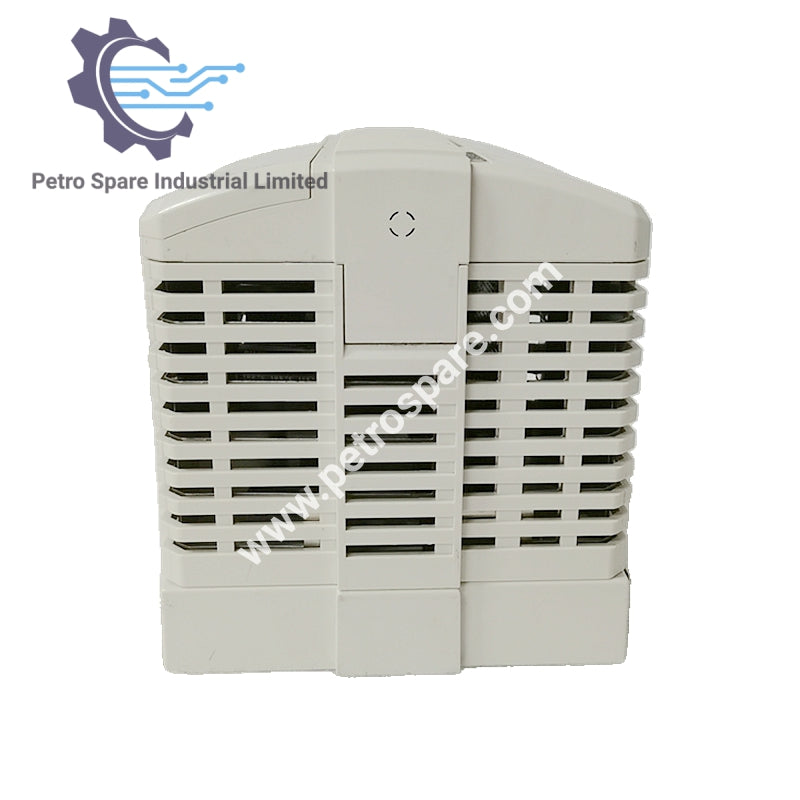

PM863K02

Informações Gerais

• Número do Artigo: 3BSE088382R1 (PM863K02)
• Redundância: Sim
• Alta Integridade: Sim
• Frequência do Relógio: 96 MHz
• Desempenho: 0,17 ms para 1000 operações booleanas
• Memória: 32 MB
• RAM para Aplicação: 22,184 MB
• Memória Flash para Armazenamento: Não

Dados Detalhados

• Tipo de Processador: MPC866
• Tempo de Troca em Configuração Redundante: Máx 10 ms
• Número de Aplicações por Controlador: 32
• Número de Programas por Aplicação: 64
• Número de Diagramas por Aplicação: 128
• Número de Tarefas por Controlador: 32
• Número de Diferentes Tempos de Ciclo: 32
• Tempo de Ciclo por Programa de Aplicação: 10 ms
• Flash PROM para Armazenamento de Firmware: 18 MB

Fonte de Alimentação

• Fonte de Alimentação: 24 V DC (19,2-30 V DC)
• Consumo de Energia (+24 V Típ/Máx): 210/360 mA
• Dissipação de Energia: 5,1 W (8,6 W Máx)
• Entrada de Status da Fonte de Alimentação Redundante: Sim
• Bateria de Backup Integrada: Lítio, 3,6 V

Sincronização e Manipulação de Eventos

• Sincronização do Relógio: 1 ms entre controladores AC800M pelo protocolo CNCP
• Fila de Eventos por Cliente OPC: Até 3000 eventos
• Velocidade de Transmissão AC 800M para Servidor OPC: 36-86 eventos/seg, 113-143 mensagens de dados/seg

E/S e Comunicação

• Módulos de Comunicação no Barramento CEX: 12
• Corrente de Alimentação no Barramento CEX: Máx 2,4 A
• Clusters de E/S no Modulebus com CPU Não Redundante: 1 Elétrico + 7 Ópticos
• Clusters de E/S no Modulebus com CPU Redundante: 0 Elétrico + 7 Ópticos
• Capacidade de E/S no Modulebus: Máx 96 (PM863 único) ou 84 (PM863 redundante) módulos de E/S
• Taxa de Varredura do Modulebus: 0 - 100 ms (tempo real dependendo do número de módulos de E/S)
• Corrente de Alimentação no Modulebus Elétrico: 24 V: Máx 1,0 A; 5 V: Máx 1,5 A
• Canais Ethernet: 2
• Interface Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, fêmea (8 polos)
• Protocolo de Rede de Controle: MMS (Serviço de Mensagens de Manufatura) e IAC (Comunicação Interaplicações)
• Backbone de Rede de Controle Recomendado: Ethernet comutado de 100 Mbit/s
• Estabilidade do Relógio em Tempo Real: 100 ppm (aprox. 1 h/ano)

Interfaces RS-232C

• Interface RS-232C: 2 (uma geral, 1 para ferramenta de serviço)

Dimensões e Peso

• Largura: 119 mm (4,7 pol.)
• Altura: 186 mm (7,3 pol.)
• Profundidade: 135 mm (5,3 pol.)
• Peso (Incluindo Base): 2700 g (5,95 lbs)

---
