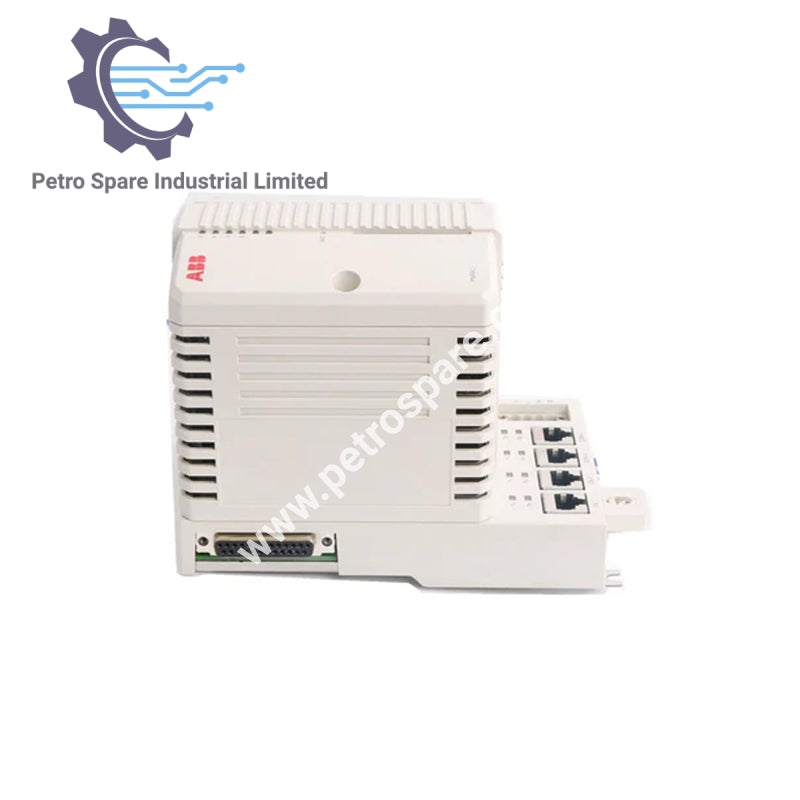

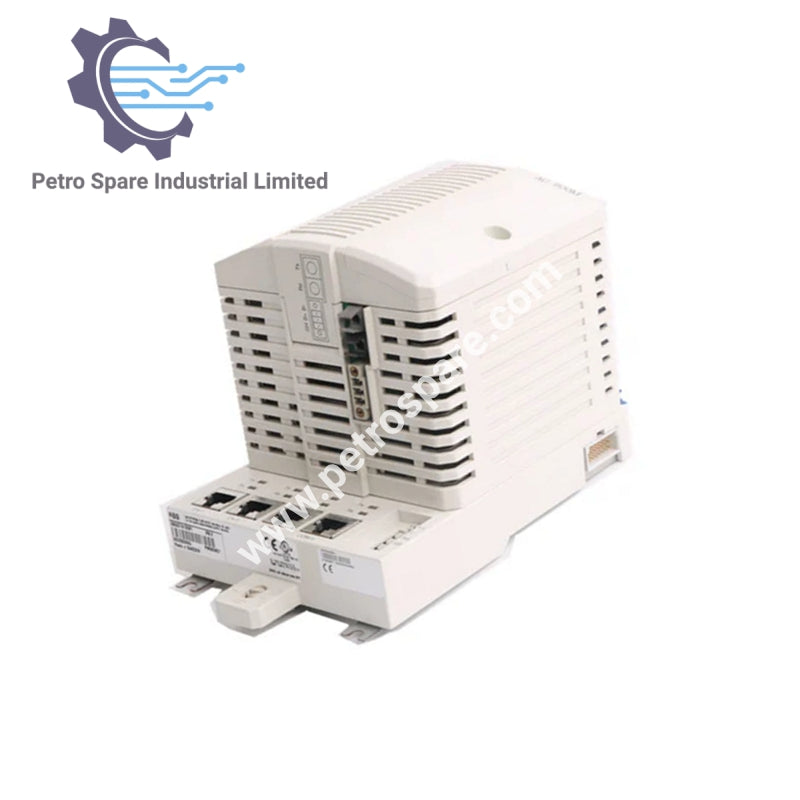

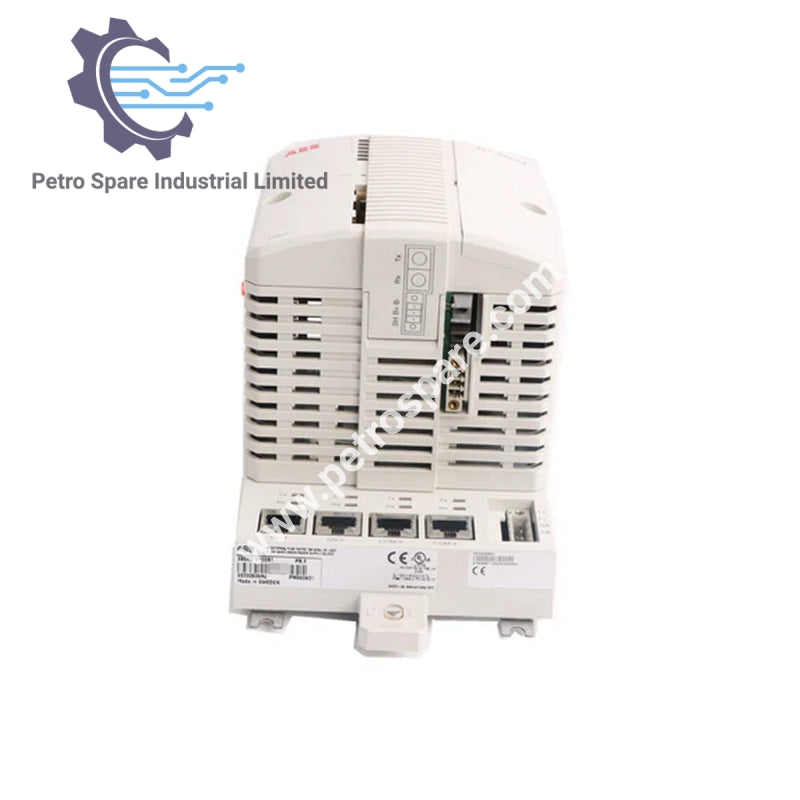

PM851AK01

Descrição

O PM851AK01 é um módulo processador para a série ABB AC 800M, equipado com um processador MPC860 operando a 24 MHz. Oferece 12 MB de memória, 6,253 MB de RAM para aplicações, e possui uma ampla gama de capacidades de comunicação e desempenho.

Processador e Desempenho

• Processador : MPC860, 24 MHz

• Desempenho : 0,46 ms para 1000 operações booleanas

• Tempo de Ciclo por Programa de Aplicação : Até 1 ms

• Número de Aplicações por Controlador : 32

• Número de Programas por Aplicação : 64

• Número de Diagramas por Aplicação : 128

• Número de Tarefas por Controlador : 32

• Número de Tempos de Ciclo Diferentes : 32

Memória e Armazenamento

• Memória Total : 12 MB

• RAM para Aplicação : 6,253 MB

• Memória Flash para Armazenamento : Sim (2 MB para armazenamento de firmware)

• Bateria Interna de Backup : Lítio, 3,6 V

Energia e Alimentação

• Fonte de Alimentação : 24 V DC (19,2-30 V DC)

• Consumo de Energia : 180 mA (típ), 300 mA (máx)

• Dissipação de Energia : 4,32 W (7,2 W máx)

• Entrada de Status da Fonte de Alimentação Redundante : Sim

Comunicação e Conectividade

• Interface Ethernet : 10 Mbit/s, RJ-45

• Protocolo de Rede de Controle : MMS, IAC

• Backbone de Rede de Controle Recomendado : Ethernet comutado de 100 Mbit/s

• Interfaces RS-232C : 2 (1 para geral, 1 para ferramenta de serviço)

• Interface RS-232C (COM3) : 75-19.200 baud (somente não redundante)

• Interface RS-232C (COM4) : 9.600 baud (somente não redundante)

I/O & Expansão

• Clusters I/O no ModuleBus :

• 1 elétrico, 1 óptico (CPU não redundante)

• Máx 24 módulos I/O

• Taxa de Varredura do ModuleBus : 0–100 ms (dependendo da quantidade de módulos I/O)

• Corrente de Alimentação no ModuleBus :

• 24 V: máx 1.0 A

• 5 V: máx 1.5 A

• Módulos de Comunicação no Barramento CEX : 1

• Corrente de Alimentação no Barramento CEX : 2.4 A

Sincronização & Relógio

• Sincronização do Relógio : 1 ms entre controladores AC 800M via protocolo CNCP

• Estabilidade do Relógio em Tempo Real : 100 ppm (aprox. 1 hora/ano)

Dimensões Físicas

• Largura : 119 mm (4.7 in.)

• Altura : 186 mm (7.3 in.)

• Profundidade : 135 mm (5.3 in.)

• Peso : 1100 g (2.4 lbs)

---
