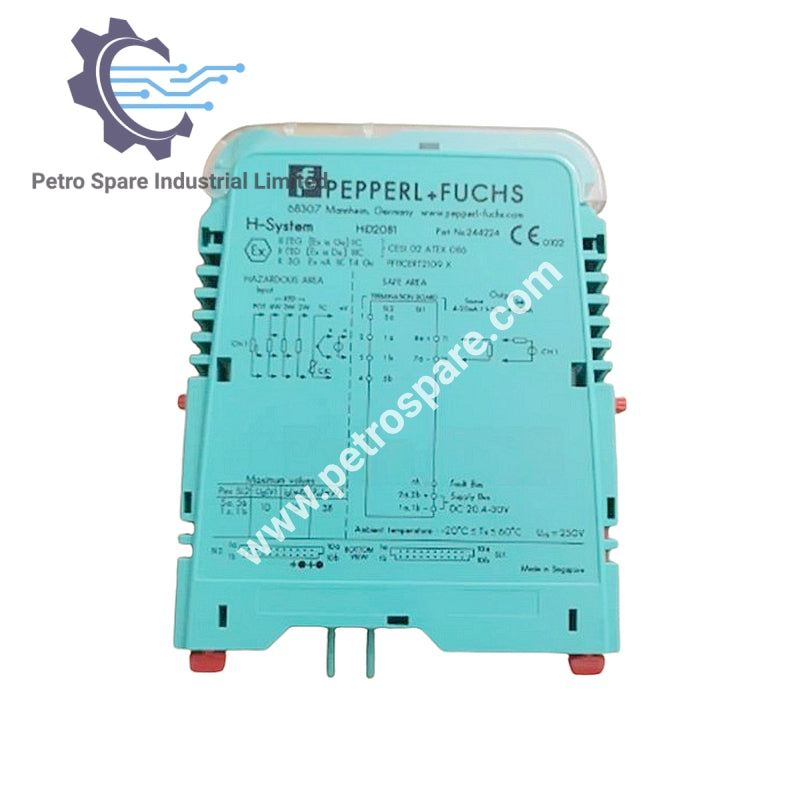

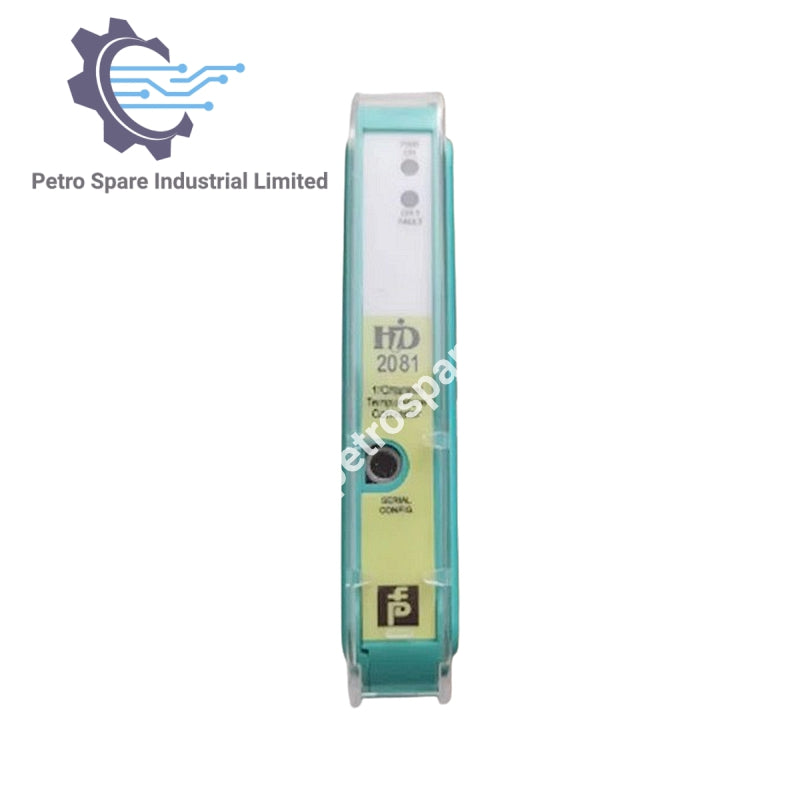

HID2081

Visão Geral

• Modelo: HID2081

• Fabricante: Pepperl+Fuchs

• Tipo: Conversor de temperatura com barreira isolada de 1 canal

• Fonte de Alimentação: 24 V DC (alimentado pelo barramento)

• Tipos de Entrada: Termopar, RTD ou potenciômetro

• Sinal de Saída: 4–20 mA (sink/source) ou 1–5 V

• Configuração: Via PACTware

• Características: Detecção de falha de linha e quebra do sensor

Parâmetros de Alimentação

• Conexão: SL1: 1a(-), 1b(-); 2a(+), 2b(+)

• Tensão Nominal: 20,4–30 V

• Ripple: Dentro da tolerância da fonte

• Consumo de Corrente: 60 mA

• Consumo de Energia: 1,2 W

Especificações de Entrada

• Tipos de RTD: Cu10, Cu50, Cu100, Pt10, Pt50, Pt100, Pt500, Pt1000, Ni100, tipos GOST

• Corrente de Medição (RTD): Aprox. 200 µA

• Tipo de Conexão: 2, 3, 4 fios

• Resistência do Cabo: ≤ 50 Ω por linha

• Tipos de Termopar: B, E, J, K, N, R, S, T, L, TXK, TXKH, TXA

• Faixa do Potenciômetro: 0,1–20 kΩ

• Faixa de Entrada de Tensão: -100 a +100 mV

• Resistência de Entrada (mV): ≥ 1 MΩ

• Monitoramento: Quebra do sensor, curto-circuito, compensação de junção fria

Especificações de Saída

• Conexão: SL1: 8a(+), 7a(-)

• Tipo de Sinal: Analógico, corrente ou tensão

• Faixa de Corrente: 0/4–20 mA

• Faixa de Tensão: 0–5 V ou 1–5 V

• Sinal de Falha (NE43): 0/2 mA (escala inferior), 21,5 mA (escala superior)

• Carga (source): 0–550 Ω, tensão em circuito aberto ≤ 18 V

• Tensão (sink): 7–30 V; requer resistência em série se fonte >25 V

---
