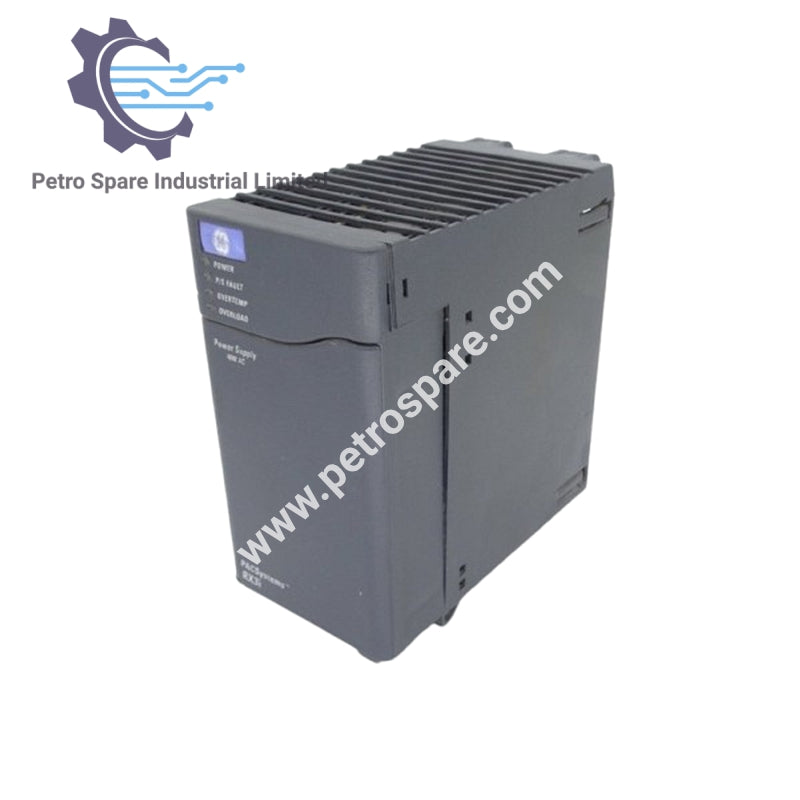

IC695PSA140

Visão Geral

IC695PSA140 é um módulo de fonte de alimentação de 40 W para GE Fanuc PACSystems RX3i, suportando entradas CA e CC com três tensões de saída reguladas para alimentar módulos do backplane.

Especificações de Entrada

• Tensão nominal de entrada: 120/240 VCA ou 125 VCC

• Faixa de tensão de entrada:

• CA: 85–264 VCA

• CC: 100–300 VCC

• Potência máxima de entrada: 70 W

• Corrente de surto: 4 A (máx), 250 ms

Especificações de Saída

• Potência total de saída: Máx 40 W (dependente da temperatura)

• Tensões e correntes de saída:

• 24 VCC: 19,2–28,8 VCC, até 1,6 A

• 5,1 VCC (nominal): 5,0–5,2 VCC, até 6 A

• 3,3 VCC (nominal): 3,1–3,5 VCC, até 9 A

• Ripple/ruído (todas as saídas): 150 mV

• Tempo de sustentação: 20 ms

Isolamento e Proteção

• Isolamento da entrada para o backplane:

• 250 VAC contínuo

• 1500 VAC por 1 minuto

Fiação e Instalação

• Tamanho do fio do terminal: 14–22 AWG

• Corrente máxima por terminal: 6 A

• Encadeamento em série: Até 4 unidades IC695PSA140

• Suporte ao backplane: Até 4 unidades por backplane universal

---
