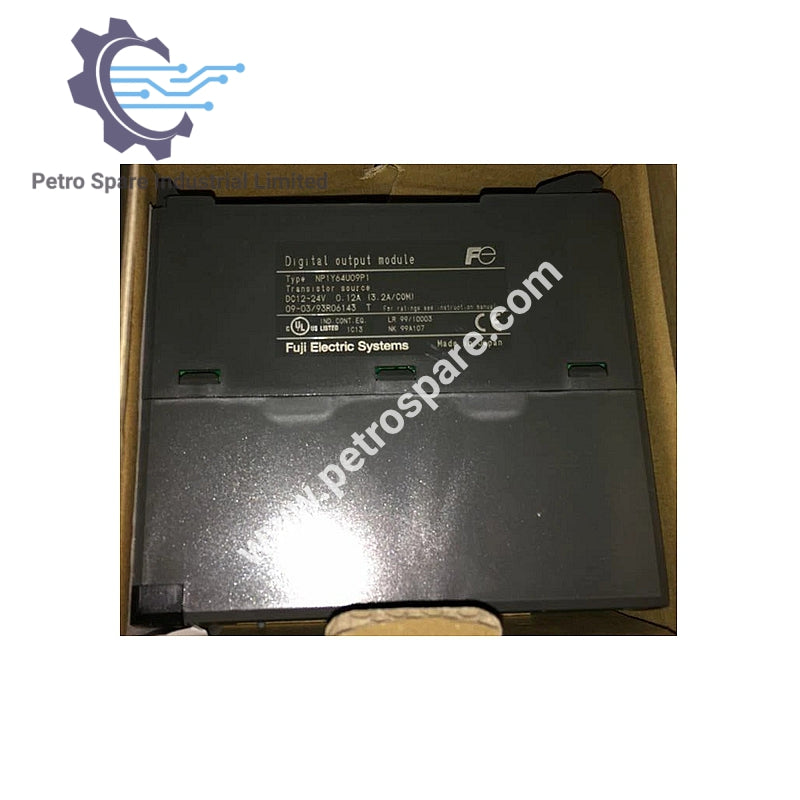

NP1Y64U09P1

Visão Geral do Produto

NP1Y64U09P1 é um módulo de saída digital da Fuji Electric com 64 pontos, projetado para aplicações confiáveis de saída de alta densidade com resposta rápida e proteção embutida.

Informações Gerais

• Modelo: NP1Y64U09P1

• Fabricante: Fuji Electric

• Tipo: Módulo de Saída Digital

• Pontos de saída: 64 (32 pontos comuns × 2 circuitos)

Características Elétricas

• Tensão nominal: 12–24 V DC

• Tolerância de tensão: 10.2–30 V DC

• Tipo de saída: Tipo fonte

• Corrente máxima de carga: 0.12 A/ponto, 3.2 A/comum

• Queda de tensão: ≤ 1.5 V com carga de 0.12 A

• Tempo de resposta: OFF→ON ≤ 1 ms, ON→OFF ≤ 1 ms

• Corrente de fuga (estado OFF): ≤ 0.1 mA

• Elemento de saída: Transistor

• Força de corrente de surto: 0.8 A por 10 ms

Proteção e Confiabilidade

• Proteção de saída: Fusível embutido 125 V, 2.5 A × 2 (não substituível)

• Absorção de surto: Diodo Zener

• Tempos de ligar/desligar: Máx. 3600 vezes/hora (carga indutiva), ilimitado para carga resistiva

• Método de isolamento: Fotocoplador

• Resistência dielétrica: 1500 V AC, 1 min (entre terminais de saída e terra do quadro)

• Resistência de isolamento: ≥ 10 MΩ com megômetro de 500 V DC (entre terminais de saída e terra)

• Condições de desclassificação:

• Máx. 90% simultâneo ligado a 24 V DC / 55°C

• Máx. 85% simultâneo ligado a 26.4 V DC / 55°C

• Máx. 85% simultâneo ligado a 30 V DC / 55°C

Indicadores

• Indicação de ponto: LED acende quando a saída está ativa (selecionável por chave)

• Indicação de status:

• ONL: Normal (LED verde)

• ERR: Anormal ou fusível queimado (LED vermelho)

Conexões

• Fiação externa: Conector de 40 pinos (FCN-365P040-AU) × 2

• Tamanho de fio aplicável: AWG #23 ou menor (conector soldado)

Energia e Consumo

• Fonte de alimentação externa: 12–24 V DC, 80 mA (para acionamento do transistor)

• Consumo interno: ≤ 90 mA a 24 V DC (todos os pontos ligados)

• Palavras ocupadas: 4 palavras

Especificações Físicas

• Massa: Aproximadamente 180 g

---
