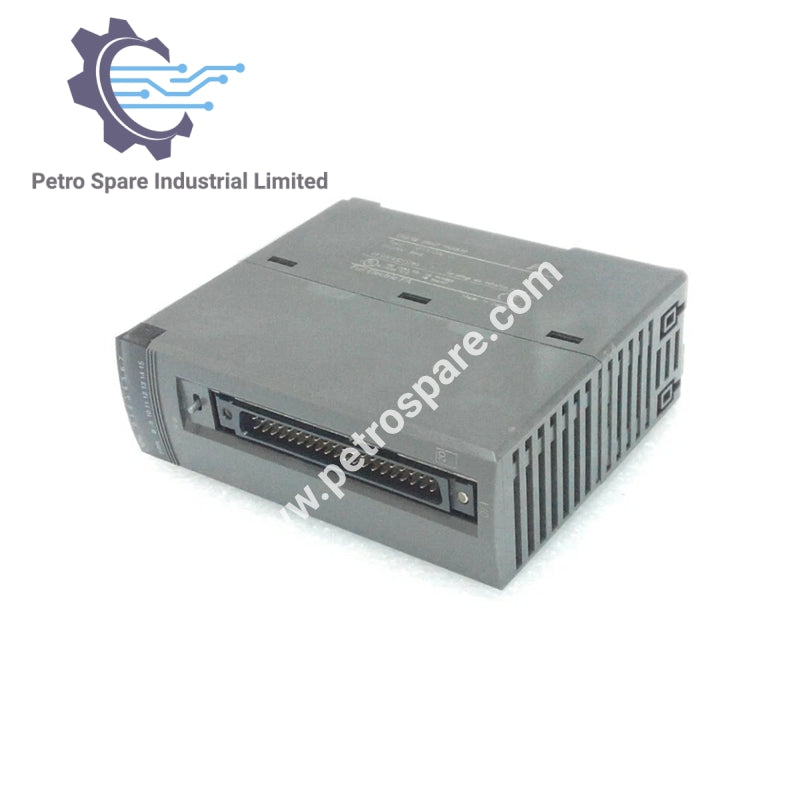

NP1X3206-W

Visão Geral do Produto

• Marca: Fuji Electric

• Modelo: NP1X3206-W

• Tipo: Módulo de Entrada Digital de 32 Pontos, 24V DC

Especificações Elétricas

• Pontos de Entrada: 32 pontos (32 pontos comuns × 1 circuito)

• Tensão Nominal: 24V DC (tolerância até 30V DC)

• Ripple: 5% ou menos

• Tipo de Entrada: Fonte, comum de dreno

• Corrente de Entrada: 4mA (24V DC)

• Impedância de Entrada: 5,6kΩ

Tensão de Operação

• De DESLIGADO para LIGADO: 15 a 30V

• De LIGADO para DESLIGADO: 0 a 5V

Temporização de Entrada

• Atraso de DESLIGADO para LIGADO: 0,7 ms (tempo de filtro rígido) + tempo variável de filtro suave

• Configurações do Tempo de Filtro Suave: 1 a 1 ms, 3 a 3 ms (padrão), 3 a 10 ms, 10 a 10 ms, 30 a 30 ms, 100 a 100 ms (de LIGADO para DESLIGADO)

Detalhes de Conexão

• Conexão de Fio Externo: Conector de 40 pinos (FCN-365P040-AU) × 1

• Tamanho de Fio Aplicável: AWG #23 ou menor (no conector soldado)

Indicadores e Isolamento

• Indicação por LED: LED verde para ON normal, LED vermelho para erro (pontos selecionáveis por interruptor)

• Método de Isolamento: Fotocoplador

• Resistência Dielétrica: 1500V AC por 1 minuto (entre terminais de entrada e terra do quadro)

• Resistência de Isolamento: 10MΩ ou mais (medido com megômetro de 500V DC)

Condições de Operação

• Taxa de ON Simultâneo: Máx. 100% a 26,4V DC/55°C, Máx. 75% a 30V DC/55°C

• Consumo Interno de Corrente: 24V DC, 50mA máx. (todos os pontos LIGADOS)

Outros Detalhes

• Palavras Ocupadas: 2 palavras

• Peso: Aprox. 130 g

---
